| Номер в госреестре | 82728-21 |
| Наименование СИ | Преобразователь напряжения измерительный аналого-цифровой и цифро-аналоговый модульный |
| Обозначение типа СИ | NI PXI-7841R |
| Изготовитель | Компания "NI Hungary Software and Hardware Manufacturing Limited Liability Company" (филиал компании "National Instruments Corporation", США), Венгрия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователь напряжения измерительный аналого-цифровой и цифро-аналоговый модульный NI PXI-7841R (далее - преобразователь) предназначен для измерения и воспроизведения электрического напряжения.
Принцип действия основан на аналого-цифровом преобразовании входного напряжения в цифровой код и на цифро-аналоговом преобразовании заданной в цифровом коде значения в аналоговый сигнал. Значения измеряемого и воспроизводимого напряжения отображаются в окне управляющей программы. Все каналы изолированные, и позволяют одновременно производить измерение и воспроизведение напряжения. Преобразователь имеет программируемую логическую интегральную схему (FPGA) Virtex-5 LX30.
Преобразователь устанавливается в слоты шасси National Instruments с интерфейсом (шиной) PXI.
Преобразователь выполнен в виде модуля с лицевой панелью, имеющей сигнальный разъем, и задней панелью с соединителем для установки в шасси National Instruments с шиной PXI. Для коммутации сигнальных контактов может быть использована терминальная плата CB-68LP с клеммами «под винт», присоединяемая к разъему лицевой панели кабелем SH68-CB68-S или кабель аналогичного типа.

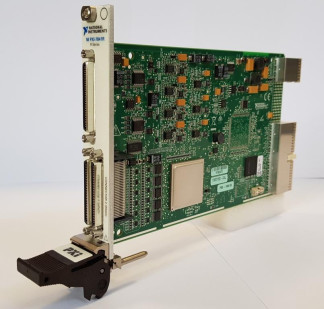

Общий вид преобразователя показан на рисунке 1, этикетка на упаковочной коробке -на рисунке 2.
В конструкции преобразователя отсутствуют элементы регулировки и подстройки, доступные пользователю. Пломбирование преобразователя не предусмотрено.
Заводской (серийный) номер преобразователя указан на плате модуля, и на самоклеющейся этикетке, помещенной на упаковочной коробке.
Программное обеспечение (драйвер) “NI-RIO”, устанавливаемое на контроллер (компьютер) служит для управления режимами работы, его метрологически значимая часть предназначена для отображения, записи и хранения измеряемых и воспроизводимых значений величин. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | NI-RIO |
| Номер версии (идентификационный номер) | не ниже 17.0.0 |
Метрологические и технические характеристики представлены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование | Значение |
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ | |
| Количество каналов | 8 |
| Разрядность аналого-цифрового преобразователя, бит | 16 |
| Максимальная скорость выборки (частота дискретизации), 1/с | 2-105 |
| Связь по входу | DC |
| Входное сопротивление | 10 ГОм |
| Пределы диапазона измерения напряжения U, В | ±10 |
| Пределы допускаемой абсолютной погрешности измерения постоянного напряжения | ±(5,1 10-4 •U + 2,71-10"3) |
| ВОСПРОИЗВЕДЕНИЕ НАПРЯЖЕНИЯ | |
| Количество каналов | 8 |
| Разрядность аналого-цифрового преобразователя, бит | 16 |
| Максимальная скорость выборки (частота дискретизации), 1/с | 1-106 |
| Связь по выходу | DC |
| Выходное сопротивление | 0,5 Ом |
| Пределы диапазона воспроизведения напряжения U, В | ±10 |
| Пределы допускаемой абсолютной погрешности воспроизведения постоянного напряжения | ±(3,51 10-4 •U + 2,37-10"3) |
| ЦИФРОВЫЕ КАНАЛЫ | |
| Количество каналов | 96 |
| Логические уровни напряжения | TTL |
| Минимальная длительность импульсов на входах | 25 нс |
| Минимальная длительность импульсов на выходах | 12,5 нс |
| Минимальный период цифрового сигнала | 5 нс |
| ОПОРНЫЙ ГЕНЕРАТОР | |
| Номинальное значение частоты, МГц | 10 |
| Пределы допускаемой относительной погрешности частоты | ±110-4 |
| Наименование | Значение |
| Габаритные размеры, мм (высота х глубина х толщина) | 100 х 160 х 20 |
| Масса, г, не более | 152 |
| Потребляемая мощность от шасси PXI, Вт, не более | 20 |
| Рабочие условия применения | |
| температура окружающего воздуха, °C | от 15 до 30 |
| относительная влажность воздуха, %, не более | 80 |
наносится на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 4.
Таблица 4 - Комплектность преобразователя
| Наименование и обозначение | Кол-во |
| Преобразователь напряжения измерительный аналого-цифровой и цифро-аналоговый модульный NI PXI-7841R | 1 шт. |
| Принадлежности | по заказу |
| Руководство по эксплуатации | 1 шт. |
| Методика поверки 7841R/МП-2021 | 1 шт. |
приведены в разделе 2 эксплуатационного документа.
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы (приказ Росстандарта от 30.12.2019 г. № 3457)
Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 г. № 1621)
Техническая документация компании “National Instruments”
