| Номер в госреестре | 82733-21 |
| Наименование СИ | Тепловизор инфракрасный |
| Обозначение типа СИ | Titanium SC7600MB |
| Изготовитель | FLIR SYSTEMS Advanced Thermal Solutions SA, Франция |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизор инфракрасный Titanium SC7600MB (далее по тексту - тепловизор) предназначен для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизора, и визуализации этого распределения на дисплее персонального компьютера.
Принцип действия тепловизора основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее персонального компьютера. Приемник представляет собой охлаждаемую матрицу инфракрасных высокочувствительных средневолновых детекторов на антимониде индия (InSb). Тепловизор измеряет температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизор является стационарным оптико-электронным измерительным микропроцессорным прибором, работающим в инфракрасной области электромагнитного спектра, и конструктивно выполнен в виде прямоугольного корпуса, внутри которого расположен электронный блок с приемником и оптической системой со светофильтрами. На корпусе расположены: различные интерфейсные разъемы (GigaEthernet, видеовыход, внешний триггер, Cam LINK и др.), кнопка включения/выключения, а также стандартный интерфейс для подключения сменных объективов (М80). При выполнении измерений тепловизор устанавливается на специальный штатив при помощи специального резьбового монтажного приспособления.
К тепловизору данного типа относится тепловизор инфракрасный Titanium SC7600MB зав. № 160885.

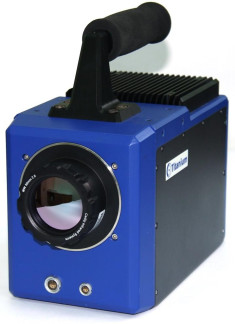

Фотографии общего вида тепловизора приведены на рисунке 1.
| Место нанесения | Место нанесения | |
| знака поверки | заводского номера |
Пломбирование тепловизора не предусмотрено. Информация о заводском номере тепловизора находится на нижней части корпуса тепловизора. Конструкция тепловизора позволяет нанести знак поверки на корпус.
Программное обеспечение (ПО) тепловизора инфракрасного Titanium SC7600MB состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора. Структура встроенного ПО исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные программного обеспечения - отсутствуют. Метрологические характеристики тепловизора оценены с учетом влияния на него ПО.
В соответствии с п.4.3 рекомендации по метрологии Р 50.2.077-2014 уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий».
Автономное программное обеспечение «Altair by FLIR Systems» устанавливается на персональный компьютер и предназначено для визуализации данных измерений в виде термограмм и числовых значений, а также для анализа и составления различных отчетов по измеренным данным.
Идентификационные данные автономной части ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Altair by FLIR Systems |
| Номер версии (идентификационный номер) ПО | 5.91.010 |
| Цифровой идентификатор программного обеспечения | не доступен |
Метрологические и основные технические характеристики тепловизора инфракрасного Titanium SC7600MB приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от +5 до +300 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от +5 до +100 °С включ., °С | ±1 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 до +300 °С, % | ±1 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | 0,025 |
| Спектральный диапазон, мкм | от 3 до 5 |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 11,0° х 8,8° |
| Фокусное расстояние, мм | 50 |
| Диапазон фокусировки, мм | от 1500 до бесконечности |
| Коэффициент излучения (настраиваемый) | от 0,01 до 1,00 |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,01 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество пикселей матрицы детектора, пикселихпиксели | 640x512 |
| Масса (с аккумулятором и с ИК-объективом), кг, не более | 5,5 |
| Запись изображений или частота обновлений, Г ц | 100 |
| Габаритные размеры, мм (высотахширинахдлина), со снятым объективом | 168x130x253 |
| Напряжение питания, В | 12 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +10 до +30 не более 85 |
наносится на титульный лист Руководства пользователя на тепловизор методом штемпелевания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тепловизор инфракрасный Titanium SC7600MB, № 160885 | SC7600MB | 1 шт. |
| ИК-объектив FLIR L0106, № 128581 | FLIR L0106 | 1 шт. |
| Блок питания | - | 1 шт. |
| Ethernet-кабель (для подключения к ПК) | - | 1 шт. |
| Руководство пользователя (на русском языке) | SC7600MB | 1 экз. |
| Методика поверки | МП 207-023-2021 | 1 экз. |
| CD-диск с программным обеспечением и файлами настройки камеры | - | 1 шт. |
| Кейс для транспортировки | - | 1 шт. |
приведены в разделе 5 Руководства по эксплуатации.
Нормативные документы, устанавливающие требования к тепловизору инфракрасному Titanium SC7600MB
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
