| Номер в госреестре | 82734-21 |
| Наименование СИ | Весы автомобильные статические |
| Обозначение типа СИ | САВ |
| Изготовитель | Общество с ограниченной ответственностью "ОНИКС", Калужская обл., г. Обнинск |
| Год регистрации | 2021 |
| Срок свидетельства | 26.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автомобильные статические САВ (далее - весы) предназначены для статического взвешивания автотранспортных средств (далее - ТС).
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от датчиков обрабатываются, преобразуются в цифровые при помощи индикатора и отображаются в единицах массы на цифровом табло последнего.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) со встроенными датчиками и индикатора, расположенного в отапливаемом помещении весовой. ГПУ может состоять из одной, двух, трёх или четырёх весовых платформ.
В весах применяются:
- датчики весоизмерительные тензорезисторные С16А, C16i (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер 67871-17) производство «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай;
- датчики весоизмерительные тензорезисторные семейства single chear beam H8C, семейства Column DBM14G, BM14G, HM14H1 и семейства dual chear beam HM9B (регистрационный номер 55371-19), производство «Zhonghang Elektronik Measuring Instruments Co., LTD (ZEMIC)», Китай;
- датчики весоизмерительные тензорезисторные QS (регистрационный номер 78206-20), фирмы «Keli Sensing Technology (Ningbo) Co., Ltd», Китай.
В качестве индикатора/терминала в весах используются:
- в качестве терминала в весах используются приборы весоизмерительные Микросим (модификации М0601) производства ООО НПП «Метра» г. Обнинск, регистрационный номер 75654-19, приборы весоизмерительные ТИТАН (модификация ТИТАН 12С), регистрационный номер 72048-18, производство ООО «ЗЕМИК», г.Ростов-на-Дону, приборы весоизмерительные CI-5010A, производства фирмы «CAS Corporation Ltd», Республика Корея, регистрационный номер 50968-12, приборы весоизмерительные МИ (модификации МИ ВДА (ВЖА)/12Я) (регистрационный номер 61378-15), производства ООО «МИДЛиК», г. Москва.
В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011:
- устройство полуавтоматической установки на нуль (п.Т.2.7.2.2);
- устройство автоматической установки на нуль (п.Т.2.7.2.3);
- устройство первоначальной установки на нуль (п.Т.2.7.2.4);
- устройство слежения за нулем (п.Т.2.7.3);
- устройство уравновешивания тары (п.Т.2.7.4.1).
На ГПУ весов прикрепляется табличка, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- класс точности по ГОСТ OIML R 76-1-2011;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значения поверочного интервала (е) и действительной цены деления (d);
- знак утверждения типа средств измерений;
- заводской номер.
Форма условного обозначения:
Весы автомобильные статические САВ-Н-Е,
где: САВ - тип весов;
Н - величина максимальной нагрузки в т;
Е - значение е, кг:
10, 20, 50,100 - для однодиапазонных весов;
5/10; 10/20;20/50;50/100- для двухинтервальных весов.

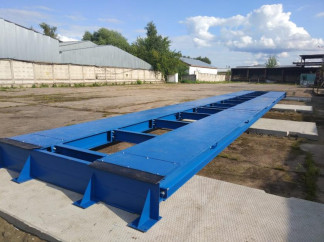

Общий вид весов представлен на рисунках 1 - 2. Общий вид приборов весоизмерительных приведен на рисунках 3 - 4.
ТИТАН
Рисунок 4 - Схема пломбировки приборов, обозначение мест нанесения знака поверки
Программное обеспечение (далее - ПО) индикаторов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора при его включении.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки. ПО не может быть модифицировано без нарушения защитной пломбы и изменения переключения юстировки.
| Идентификационные данные (признаки) | Значение для индикатора | |
| Микросим М0601 | ТИТАН 12 | |
| Идентификационное наименование ПО | - | |
| Номер версии (идентификационный номер) ПО | Ed 5.xx | V1.x |
| Цифровой идентификатор ПО | -* | |
| -* где х - применяет значение от 0 до 9. Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | ||
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для модификации | |
| МИ ВДА (ВЖА)/12Я | CI-5010A | |
| Идентификационное наименование ПО | - | |
| Номер версии (идентификационный номер) ПО | U2.01 | 1.0010 1.0020 1.0030 |
| Цифровой идентификатор ПО | -* | |
| * - данные не доступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | ||
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Класс точности по ГОСТ OIML R 76-1-2011...........................................III (средний)
Значения Мах и Min, d, е, числа поверочных интервалов (n) при первичной поверке для однодиапазонных модификаций весов приведены в таблице 3, для двухинтервальных в таблице 4.
аблица 3 - Метрологические характеристики
| Обозначение модификации | Мах, т | Min, т | г к V II d | n |
| САВ-30-10 | 30 | 0,2 | 10 | 3000 |
| САВ-40-20 | 40 | 0,4 | 20 | 2000 |
| САВ-60-20 | 60 | 0,4 | 20 | 3000 |
| САВ-80-50 | 80 | 1 | 50 | 1600 |
| САВ-100-50 | 100 | 1 | 50 | 2000 |
| САВ-150-50 | 150 | 1 | 50 | 3000 |
| САВ-200-100 | 200 | 2 | 100 | 2000 |
| Таблица 4 - Метрологические характе | ристики | |||
| Обозначение Модификации | Мах, т | Min, т | г к V II | n |
| САВ-30-5/10 | 15 | 0,1 | 5 | 3000 |
| 30 | 10 | 3000 | ||
| САВ-40-10/20 | 30 | 0,2 | 10 | 3000 |
| 40 | 20 | 2000 | ||
| САВ-60-10/20 | 30 | 0,2 | 10 | 3000 |
| 60 | 20 | 3000 | ||
| САВ-80-20/50 | 60 | 0,4 | 20 | 3000 |
| 80 | 50 | 1600 | ||
| САВ-100-20/50 | 60 | 0,4 | 20 | 3000 |
| 100 | 50 | 2000 | ||
| САВ-150-20/50 | 60 | 0,4 | 20 | 3000 |
| 150 | 50 | 3000 | ||
| САВ-200-50/100 | 150 | 1 | 50 | 3000 |
| 200 | 100 | 2000 | ||
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой погрешности устройства установки на нуль | ±0,25е |
| Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулём, % от Мах, не более | 4 |
| Диапазон первоначальной установки нуля, % от Мах, не более | 20 |
| Показания индикации массы, кг, не более | Мах +9е |
| Диапазон выборки массы тары (Т-), % от Мах | от 0 до 100 |
| Пределы допускаемой погрешности при первичной поверке (в эксплуатации) для нагрузки, выраженной в поверочных интервалах (е) весов: - от Мт до 500 включ. - св. 500 до 2000 включ. - св. 2000 до Мах включ. | ±0,5 (±1,0) ±1,0 (±2,0) ±1,5 (±3,0) |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон рабочей температуры индикаторов, °С: -для М0601 -для CI-5010A, МИ ВДА (ВЖА)/12Я, ТИТАН | от -35 до +40 от -10 до +40 |
| Особый диапазон рабочих температур, °С, для ГПУ с датчиками: - типа С16А, СШ - типа QS - типа H8C, DBM14G, BM14G, HM14H1, HM9B | от -50 до +50 от -40 до +40 от -30 до +40 |
| 1 | 2 |
| Электрическое питание от сети переменного тока: - напряжением, В - частотой, Гц | от 195,5 до 253 от 49 до 51 |
| Потребляемая мощность, ВА, не более | 300 |
| Время прогрева весов, мин, не менее | 15 |
| Количество весовых платформ | от 1 до 10 |
| Габаритные размеры платформы ГПУ весов, мм: - длина - ширина - высота | от 4000 до 36000 от 500 до 10000 от 200 до 1200 |
| Масса ГПУ весов, кг, не более | 35000 |
наносится способом наклейки на табличку, закрепленную на ГПУ весов и типографским способом на титульный лист руководства по эксплуатации.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы в сборе | исполнение модификации по заказу | 1 шт. |
| Руководство по эксплуатации | САВ.00.000 РЭ | 1 экз. |
приведены в документе «Весы автомобильные статические САВ. Руководство по эксплуатации» САВ.00.000 РЭ, раздел 8 «Работа с весами».
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания
Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы
ТУ 28.29.31.111-001-03121980-2021 Весы автомобильные статические САВ. Технические условия
