| Номер в госреестре | 82736-21 |
| Наименование СИ | Терминалы противоаварийной автоматики и релейной защиты |
| Обозначение типа СИ | ТПА-01 |
| Изготовитель | Общество с ограниченной ответственностью "Прософт-Системы" (ООО "Прософт-Системы"), г. Екатеринбург |
| Год регистрации | 2021 |
| Срок свидетельства | 26.08.2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Терминалы противоаварийной автоматики и релейной защиты ТПА-01 (далее -терминалы) предназначены для измерений силы переменного и постоянного тока, напряжения переменного тока, частоты переменного тока и разности фаз в электрических сетях.
Принцип действия терминалов основан на получении оцифрованных значений электрических сигналов посредством аналого-цифрового преобразования и приема по цифровым протоколам, расчете на основе полученных значений текущих параметров электрического режима, выполнении алгоритмов управления и выдаче данных по цифровым протоколам в режиме реального времени.
Конструктивно терминалы состоят из:
- терминала ТПА-01 (с набором модулей ввода аналоговых сигналов тока и напряжения, модулей ввода/вывода дискретных сигналов);
- преобразователей измерительных многофункциональных М-1 (до 12 штук). Терминалы представляют собой промышленные, проектно-компонуемые, программно-
конфигурируемые, модульные средства измерений с функциями регистрации, хранения и выдачи результатов измерений по цифровым протоколам.

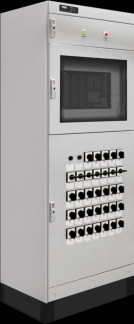

Терминалы могут устанавливаться в комплексы противоаварийной автоматики и релейной защиты МКПА-РЗ, общий вид которых представлен на рисунке 1.
Составными частями терминалов являются:
- модуль системный;
- модуль расширения;
- кросс-плата (объединительная плата);
- лицевая панель;
- модуль питания;
- модули аналогового ввода;
- модули дискретного ввода;
- модули сигнального дискретного вывода;
- модули комбинированные сигнального дискретного вывода и дискретного ввода;
- модуль управления выключателем (модуль АУВ).
Терминалы выполняют следующие основные функции:
- ввод дискретных и аналоговых сигналов;
- реализация управляющих воздействий;
- измерение параметров электрического режима;
- синхронизация системного времени;
- цифровой обмен данными;
- реализация функций назначения;
- дистанционное управление;
- регистрация и осциллографирование аварийных событий;
- ведение журнала событий;
- наличие интерфейса человек-машина;
- выполнение самодиагностики;
- формирование аварийно-предупредительной сигнализации и индикации;
- соблюдение требований информационной безопасности.
Терминалы выпускаются в модификациях, отличающихся видом лицевой панели, габаритными размерами и количеством посадочных мест для модулей ввода/вывода.
ТПА-01 -ХКХХ-ХХХХХ
Код лицевой панели: -
1 - с индикаторами, без органов управления;
2 - с жидкокристаллическим индикатором;
3 - с графическим дисплеем.
Код конструктива:
28 - ширинахвысотахглубина - 199*267*258 мм, 2 посадочных места для модулей ввода/вывода;
42 - ширина*высота*глубина - 270*267*258 мм, 5 посадочных мест для модулей ввода/вывода;
63 - ширина*высота*глубина - 381*267*258 мм, 9 посадочных мест для модулей ввода/вывода;
84 - ширина*высота*глубина - 483*267*258 мм, 13 посадочных мест для модулей ввода/вывода.
Код устанавливаемых модулей ввода/вывода в порядке -
следования слева направо с задней стороны:
А - модуль ввода аналоговых сигналов на 4 канала напряжения переменного тока и 4 канала силы переменного тока 1);
В - модуль ввода 8 аналоговых сигналов напряжения переменного тока 1);
C - модуль ввода 8 аналоговых сигналов силы переменного тока 1);
M - модуль ввода аналоговых сигналов на 5 каналов напряжения переменного тока и 3 канала силы переменного тока 1);
P - модуль ввода 8 аналоговых сигналов силы постоянного тока 1);
T - модуль ввода аналоговых сигналов на 3 канала напряжения переменного тока и 3 канала силы переменного тока, и на 2 канала силы постоянного тока 1);
D - модуль ввода 16 дискретных сигналов без режекции;
E - модуль ввода 16 дискретных сигналов с режекцией;
F - модуль ввода 8 дискретных сигналов без режекции и вывода 8 дискретных сигналов;
G - модуль ввода 8 дискретных сигналов с режекцией и вывода 8 дискретных сигналов;
0 - модуль вывода на 16 сигнальных дискретных выходов на электромеханических реле;
H - модуль вывода на 16 сигнальных дискретных выходов на твердотельных реле;
1 - модуль управления выключателем на 3 дискретных выхода на твердотельных реле;
U - модуль расширения 2);
n - модуль не установлен.
1) Модули типа «А», «В», «С», «М», «Р», «Т» устанавливаются только в самые правые посадочные места в количестве:
- до двух в конструктиве 28;
- до пяти в конструктивах 42, 63 и 84.
2) Модуль типа «U» устанавливается только в самое левое посадочное место.
Заводской номер наносится любым технологическим способом на заднюю панель терминалов в виде цифрового или буквенно-цифрового кода.
Общий вид терминалов с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунках 2 - 5.2. Способ ограничения доступа к местам настройки (регулировки) - пломбирование с нанесением знака поверки.
Место ограничения доступа к местам настройки (регулировки)
W Е
82
13
В4
BS
BS
87 j
м |
М 19 ’
В1В 1
^ШЯ вп
В12
и,Ш1
Программное обеспечение (далее - ПО) терминалов делится на метрологически значимую и метрологически незначимую части.
Метрологические характеристики терминалов нормированы с учетом влияния ПО.
Метрологически незначимая часть программного обеспечения допускает внесение только таких изменений и дополнений, которые не влияют на идентификационные данные метрологически значимой части.
Для просмотра данных и конфигурирования терминалов применяется внешнее ПО «DiCon», которое не является метрологически значимым и предназначено для внесения изменений и дополнений, настройки протоколов обмена данными не влияющих на метрологические характеристики терминалов.
Уровень защиты метрологически значимой части программного обеспечения -«высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО терминалов представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | prosoft rzpa |
| Номер версии (идентификационный номер ПО), не ниже | 1.0 |
| Цифровой идентификатор ПО | - |
В качестве встроенного средства защиты информации ПО имеет в своем составе программный модуль «Апрель» версии 5.0.
Основные функции программного модуля «Апрель»:
- анализ всего входящего трафика по всем сетевым интерфейсам для обеспечения единого и контролируемого доступа к ресурсам терминалов;
- предоставление механизма для задания паролей и прав доступа пользователей;
- разграничение прав доступа к ресурсам терминалов, в том числе к настройкам метрологически значимой части ПО, с помощью авторизации пользователей;
- протоколирование в журнале событий любых попыток авторизации, успешных или неуспешных.
Программное обеспечение терминалов сохраняет в файле параметров настройки терминалов данные о дате и времени его последнего изменения.
Программное обеспечение терминалов поддерживает выполнение свободно программируемой логики.
Терминалы имеют диапазоны показаний напряжения, силы переменного тока в диапазоне от 0 до нижнего предела диапазона измерений.
Пределы допускаемых погрешностей измерений характеристик переменного тока нормируются для основной гармоники с частотой в диапазоне от 45 до 55 Гц.
Таблица 2 - Метрологические характеристики
| Измеряемая величина | Диапазон измерений | Пределы допускаемой относительной (5), абсолютной (А) погрешности измерений | Примечание |
| Сила постоянного тока | от -150 до +150 мА | А = ±0,45 мА | - |
| Действующее значение напряжения переменного тока 1) | (от 0,05 до 2,0)ин | 5 = ±0,1 % | ин 3) = 100 В |
| Действующее значение силы переменного тока | (от 0,04 до 0,1 включ.) Тн | 5 = ±1,0 % | < 5 II 4) н I |
| (св. 0,1 до 2,0 включ.)Тн | 5 = ±0,1 % | ||
| (св. 2 до 40 включ.)Тн | 5 = ±1,0 % | ||
| Частота переменного тока | от 45 до 55 Гц | А = ±0,01 Гц | - |
| Разность фаз 2) | от 0° до 360° | А = |± 0, 3 о | - |
| 1) действующее значение фазного и линейного напряжения переменного тока; 2) разность фаз синусоидальных сигналов на любых двух аналоговых входах; 3) номинальное значение напряжения переменного тока; 4) номинальное значение силы переменного тока. | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц | от 110 до 370 от 85 до 264 от 47 до 63 |
| Потребляемая мощность, Вт, не более | 75 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, % - высота над уровнем моря, м, не более | от +1 до +45 до 80 2000 |
| Общее количество дискретных входов, не более | 208 |
| Наименование характеристики | Значение |
| Общее количество аналоговых входов, не более | 40 |
| Общее количество сигнальных дискретных выходов, не более | 208 |
| Общее количество дискретных выходов в цепях управления выключателем, не более | 39 |
| Поддерживаемые цифровые протоколы передачи данных | МЭК 61850-8-1 (GOOSE) МЭК 61850-8-1 (MMS) МЭК 61870-5-104 |
| Отклонение шкалы системного времени от шкалы UTC при синхронизации по протоколам PTPv2 и IRIG-B, мкс | ±1 |
| Отклонение шкалы системного времени от шкалы UTC при совместной синхронизации по протоколам 1PPS и NTPv4 (SNTPv4), мс | ±1 |
| Отклонение шкалы системного времени от шкалы UTC при автономном хранении в течение 10 с, мс | ±1 |
| Время установления рабочего режима при подаче питания, с, не более | 10 |
| Допустимый режим работы | непрерывный |
| Среднее время наработки на отказ сменного элемента, ч | 125000 |
| Срок службы, лет | 25 |
| Габаритные размеры (ширина*высота*глубина), мм, не более: - конструктив 28 - конструктив 42 - конструктив 63 - конструктив 84 | 199*267*258 270*267*258 381*267*258 483*267*258 |
| Масса, кг, не более | 12 |
наносится на переднюю панель терминалов любым технологическим способом, на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Терминал противоаварийной автоматики и релейной защиты ТПА-01 | ПБКМ.421445.030 | 1 шт. |
| Преобразователи измерительные многофункциональные М-1 | ПБКМ.411618.001 | 1 комплект 1) |
| Ведомость эксплуатационной документации | ПБКМ.421445.030 ВЭ | 1 экз. |
| Паспорт | ПБКМ.421445.030 ПС | 1 экз. |
| Руководство по эксплуатации | ПБКМ.421445.030 РЭ | 1 экз. |
| Описания функций и алгоритмов противоаварийной автоматики и релейной защиты | - | 1 комплект 2) |
| Руководство пользователя на программное обеспечение «DiCon» | ПБКМ.62.01.29.000-100 РП | 1 экз. |
| USB-флеш-накопитель с программным обеспечением и документацией в электронном виде | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Запасные части и инструментальные принадлежности по Ведомости ЗИП | - | 1 комплект 3) |
| 1) Состав комплекта преобразователей определяется по согласованию с заказчиком. 2) Состав комплекта определяется функциональным назначением терминала. 3) Состав комплекта ЗИП определяется по согласованию с заказчиком. | ||
приведены в разделе 3 «Использование по назначению» руководства по эксплуатации.
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ГОСТ Р 55105-2019 «Единая энергетическая система и изолированно работающие энергосистемы. Оперативно-диспетчерское управление. Автоматическое противоаварийное управление режимами энергосистем. Противоаварийная автоматика энергосистем. Нормы и требования»
ПБКМ.421445.030 ТУ «Терминалы противоаварийной автоматики и релейной защиты ТПА-01. Технические условия»
