| Номер в госреестре | 82740-21 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-110-57 У1 |
| Изготовитель | Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор"), Украина |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ-110-57 У1 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.

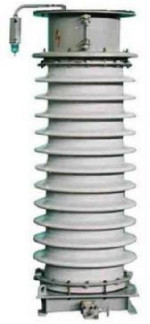

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Номинальное напряжение первичной обмотки И1ном, кВ | 110/V3 | ||
| Номинальное напряжение: - вторичной обмотки и2ном, В - дополнительной обмотки, В | 100/V3 100 | ||
| Номинальная частота Гном, Гц | 50 | ||
| Класс точности основной вторичной обмотки | 0,5 | 1 | 3 |
| Номинальная мощность основной вторичной обмотки, ВА | 400 | 600 | 1200 |
| Предельная мощность, ВА | 2000 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
| Габаритные размеры, мм | 845х1715х728 |
| Масса, кг | 640 |
| Год выпуска | 1979 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера: 1838, 2192, 2233) | НКФ-110-57 У1 | 3 шт. |
| Паспорт | НКФ-110-57 У1 | 3 экз. |
отсутствуют.
Нормативные документы
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
