| Номер в госреестре | 82741-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ 110Б IIIУ1 |
| Изготовитель | Открытое Акционерное Общество "Запорожский завод высоковольтной аппаратуры" (ОАО "Запорожский завод высоковольтной аппаратуры"), Украина |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ 110Б ШУ1 (далее- трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов тока ТФЗМ 110Б ШУ1 основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

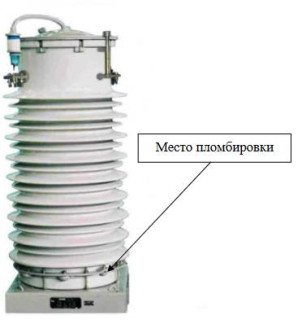

Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1 .
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Исполнение трансформатора | Т ФЗМ- 110Б-ШУ1 | |||||
| Заводской номер | 149, 172, 182 | 2305, 2693, 2781, 2811, 2837, 2838, 2841, 2846, 2849, 2850, 2899, 9074 | 2800, 2814, 9093 | 9006, 9112, 9123 | 339, 340, 341, 346, 349, 352 | 396, 397, 398 |
| Год выпуска | 1999 | 1987 | 1990 | 1991 | 2003 | 2005 |
| Номинальное напряжение, кВ | 110 | |||||
| Наибольшее рабочее напряжение, кВ | 126 | |||||
| Номинальный первичный ток, А | 1000-2000 | |||||
| Номинальный вторичный ток, А | 5 | |||||
| Коэффициент трансформации | 1000/5, 2000/5 | |||||
| Класс точности | 0,5 | 0,5S | 0,2S | |||
| Номинальная частота, Гц | 50, 60 | |||||
| Номинальная мощность вторичной обмотки (основной и дополнительной), ВА | 20 | |||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °C | от -45 до +40 |
| Г абаритные размеры, мм | от 650х1590х670 до 720х1590х685 |
| Масса, кг | 485 |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока (заводские номера: 149, 172, 182, 2305, 2693, 2781, 2811, 2837, 2838, 2841, 2846, 2849, 2850, 2899, 9074, 2800, 2814, 9093, 9006, 9112, 9123, 339, 340, 341, 346, 349, 352, 396, 397, 398) | ТФЗМ 110Б ШУ1 | 30 шт. |
| Трансформатор тока ТФЗМ 110Б ШУ1. Паспорт | - | 30 шт. |
отсутствуют.
Нормативные документы
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
| Зарегистрировано поверок | 30 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
