Измерители параметров электрической сети N, 82743-21

82743-21
Измерители параметров электрической сети N (далее - измерители) предназначены
Карточка СИ
Номер в госреестре 82743-21
Наименование СИ Измерители параметров электрической сети
Обозначение типа СИ N
Изготовитель LUMEL S.A., Польша
Год регистрации 2021
Срок свидетельства 26.08.2026
МПИ (интервал между поверками) 4 года
Описание типа скачать
Методика поверки скачать

Назначение

Измерители параметров электрической сети N (далее - измерители) предназначены

для:

-    измерений напряжения и силы переменного тока;

-    измерений сопротивления постоянному току и сигналов от термопреобразователей сопротивления Pt100 и Pt1000 по ГОСТ 6651-2009;

-    измерений и регистрации основных параметров электрической энергии в однофазных двухпроводных и трехфазных трехпроводных и четырехпроводных электрических сетях и системах электроснабжения переменного тока с номинальной частотой 50 и 60 Гц;

-    сохранения результатов измерений по заданным алгоритмам в интервалах времени, отсчитываемых внутренними часами реального времени;

-    измерений показателей качества электроэнергии (ПКЭ);

-    преобразований полученной информации в выходные аналоговые сигналы силы постоянного тока, цифровые сигналы, импульсные сигналы.

Описание

Принцип действия измерителей основан на аналого-цифровом преобразовании входных сигналов, их цифровой обработке и отображении результатов измерений на жидкокристаллическом дисплее (далее - ЖК-дисплей) и передаче результатов измерений по выходному аналоговому сигналу силы постоянного тока, цифровому интерфейсу связи RS-485, импульсному выходу.

Конструктивно измерители выполнены в пластмассовом корпусе с ЖК-дисплеем. На корпусе расположены входы питания измерителей, измерительные входы, выходы интерфейса RS-485, выходы аналогового сигнала силы постоянного тока, входы интерфейса Ethernet. Перечисленные входы и выходы гальванически разделены.

Измерители встраиваются в электрические шкафы таким образом, что передняя панель с ЖК-дисплеем и органами управления отделена от корпуса с входами и выходами измерителей.

Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

Модификации измерителей, с указанием их функциональных отличий, указаны в таблице 1.

Характеристика

Модификация

N14

N100

ND03

ND04

ND08

ND20LITE

ND20CT

ND22

ND25

ND30

ND30

BAC

ND30

IoT

ND30

PNET

ND40

ND45

NR30

NR30

BAC

NR30

IoT

NR30

PNET

NS5

Среднеквадратическое значение фазного напряжения переменного тока, В

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

Среднеквадратическое значение линейного напряжения переменного тока, В

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

Среднеквадратическое значение силы переменного тока, А

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

-

Среднеквадратическое значение силы переменного тока в нейтрали, А

-

-

-

-

-

-

-

+

-

-

-

-

-

+

+

-

-

-

-

-

Частота переменного тока, Гц

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

Активная электрическая мощность (фазная и суммарная по трем фазам), Вт

+

+

-

-

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

-

Реактивная электрическая мощность (фазная и суммарная по трем фазам), вар

+

+

-

-

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

-

Полная электрическая мощность (фазная и суммарная по трем фазам), ВА

+

+

-

-

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

-

Активная электрическая энергия, Втч

+

+

-

-

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

-

Реактивная электрическая энергия, варч

+

+

-

-

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

-

Полная электрическая энергия, (В-А)-ч

-

+

-

-

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

-

Угол фазового сдвига между током и напряжением, ...°

-

-

-

-

+

+

+

+

+

-

-

-

-

+

+

-

-

-

-

-

Характеристика

Модификация

N14

N100

ND03

ND04

ND08

ND20LITE

ND20CT

ND22

ND25

ND30

ND30

BAC

ND30

IoT

ND30

PNET

ND40

ND45

NR30

NR30

BAC

NR30

IoT

NR30

PNET

NS5

Коэффициент мощности

cosf

+

+

-

-

-

+

+

+

+

+

+

+

+

+

+

+

+

+

+

-

tg<p

-

+

-

-

-

+

+

-

-

+

+

+

+

+

+

+

+

+

+

-

Длительность провала (прерывания) напряжения переменного тока, с

-

-

-

-

-

-

-

-

-

-

-

-

-

+

+

-

-

-

-

-

Глубина провала напряжения переменного тока, %

-

-

-

-

-

-

-

-

-

-

-

-

-

+

+

-

-

-

-

-

Коэффициент искажения синусоидальности кривой фазного и суммарного по трем фазам напряжения переменного тока основной гармоники, %

-

+

-

-

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

-

Среднеквадратическое значение гармонической составляющей напряжения переменного тока порядка n (n=2.. .50), В

-

-

-

-

-

-

-

-

-

-

-

-

-

+

+

-

-

-

-

-

Коэффициент искажения синусоидальности кривой фазного и суммарного по трем фазам гармонической составляющей напряжения переменного тока порядка n (n=2.50), %

-

-

-

-

-

-

-

-

-

-

-

-

-

+

+

-

-

-

-

-

Коэффициент искажения синусоидальности кривой фазного и суммарного по трем фазам интергармонической составляющей напряжения переменного ток-а порядка m (m=1...49), %

-

-

-

-

-

-

-

-

-

-

-

-

-

+

+

-

-

-

-

-

Характеристика

Модификация

N14

N100

ND03

ND04

ND08

ND20LITE

ND20CT

ND22

ND25

ND30

ND30

BAC

ND30

IoT

ND30

PNET

ND40

ND45

NR30

NR30

BAC

NR30

IoT

NR30

PNET

NS5

Частичный взвешенный коэффициент гармонических составляющих напряжения, %

-

-

-

-

-

-

-

-

-

-

-

-

-

+

+

-

-

-

-

-

Коэффициент искажения синусоидальности кривой фазной и суммарной по трем фазы силы переменного тока основной гармоники, %

-

+

-

-

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

-

Среднеквадратическое значение гармонической составляющей силы переменного тока порядка n (n=2.. .50), А

-

-

-

-

-

-

-

-

-

-

-

-

-

+

+

-

-

-

-

-

Коэффициент искажения синусоидальности кривой фазной и суммарной по трем фазам гармонической составляющей силы переменного тока порядка n (n=2 .50), %

-

-

-

-

-

-

-

-

-

-

-

-

-

+

+

-

-

-

-

-

Коэффициент искажения синусоидальности кривой фазной и суммарной по трем фазам интергармонической составляющей силы переменного тока порядка m (m=1.49), %

-

-

-

-

-

-

-

-

-

-

-

-

-

+

+

-

-

-

-

-

Частичный взвешенный коэффициент гармонических составляющих тока, %

-

-

-

-

-

-

-

-

-

-

-

-

-

+

+

-

-

-

-

-

Характеристика

Модификация

N14

N100

ND03

ND04

ND08

ND20LITE

ND20CT

ND22

ND25

ND30

ND30

BAC

ND30

IoT

ND30

PNET

ND40

ND45

NR30

NR30

BAC

NR30

IoT

NR30

PNET

NS5

Амплитуда гармонической составляющей напряжения переменного тока порядка n (n=2.50), %

-

+

-

-

-

-

-

-

-

+

+

+

+

-

-

+

+

+

+

-

Амплитуда гармонической составляющей силы переменного тока порядка n (n=2 .50), %

-

+

-

-

-

-

-

-

-

+

+

+

+

-

-

+

+

+

+

-

Сигналы от термопреобразователей сопротивления Pt100 и Pt1000 по ГОСТ 6651-2009, Ом

-

-

-

-

-

-

-

-

-

-

-

-

-

+

+

-

-

-

-

-

Сопротивление постоянному току, Ом

-

-

-

-

-

-

-

-

-

-

-

-

-

+

+

-

-

-

-

-

Выходной аналоговый сигнал силы постоянного тока

-

+

-

-

-

-

-

+

-

-

-

-

-

+

+

-

-

-

-

-

Тип коммуникационного протокола

+

+

-

-

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

Коэффициент

трансформации

+

+

-

-

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

-

Постоянная счетчика, полученная с учетом коэффициента трансформации

+

+

-

-

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

-

Угол между входными напряжениями генератора и сети, ..

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

+

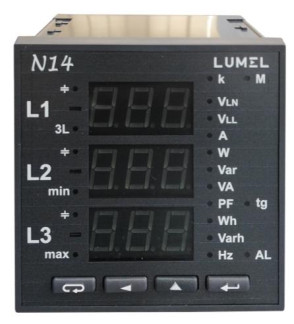

Общий вид измерителей с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - наклейка-пломба. Нанесение знака поверки на измерители в обязательном порядке не предусмотрено.

V А я 8y*

д.2) Схем^шюмбировки модификации ND08

Схема пломбировки модификации ND22

RS 4SS

b|a|g

•:.АТ

U JOOVMu.

m

1 M i Sw’

JTA I S*2

NO|OOW

8

О

о

z

-.♦AUX =

Я Г£ А

VL1

VL2

VL3

N

13 1 14

2

5

в

И

UCRMiK РАЯАМЕТЯбМ SKCUPOWER NETWORK METER

Mod*): К025 43C102UH200PO S/N    ■ t

INPUT : 600Vl*i,5/1A,50/60Hz AUX SUPPLY : 1QOV-550VAC-DC,6VA

USB

к. 1) Общий вид модификации ND30

0

p 378.94

_ W PF1

. 607.26

P2    W PF2

503.85

%*ii] 1*ЙП

Menu

О___W PF3

„ 1.490

. ____ kw PF ;

QTtT!®*')

л.2) Схема пломбировки модификации ND30BAC

л.1) Общий вид модификации ND30BAC

м.2) Схема пломбировки модификации ND30IoT

п.2) Схема пломбировки модификации ND45

с.2) Схема пломбировки модификации NR30BAC

т.2) Схема пломбировки модификации NR30IoT

I ,..378.947 67549

i    p2607-2,6    pfj°-880

i    ррз 0.730;

' »■ 1-4^ pp,o:720

ND30PNET    '

lumil

m- \M- par ^ ^

у.2) Схема пломбировки модификации NR30PNET

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) измерителей является метрологически значимым. Встроенное ПО заносится в микроконтроллер измерителей предприятием-изготовителем и недоступно для пользователя. Метрологические характеристики измерителей нормированы с учетом влияния встроенного ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО измерителей приведены в таблицах 2-21.

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

1.11

Цифровой идентификатор ПО

-

Таблица 3 - Идентификационные данные встроенного ПО модификации N100

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

1.23

Цифровой идентификатор ПО

-

Таблица 4 - Идентификационные данные встроенного ПО модификации ND03

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

1.23

Цифровой идентификатор ПО

-

Таблица 5 - Идентификационные данные встроенного ПО модификации ND04

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

2.05

Цифровой идентификатор ПО

-

Таблица 6 - Идентификационные данные встроенного ПО модификации ND08

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

2.01

Цифровой идентификатор ПО

-

Таблица 7 - Идентификационные данные встроенного ПО модификации ND20LITE

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

0.97

Цифровой идентификатор ПО

-

Таблица 8 - Идентификационные данные встроенного ПО модификации ND20CT

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

0.99

Цифровой идентификатор ПО

-

Таблица 9 - Идентификационные данные встроенного ПО модификации ND22

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

18.09

Цифровой идентификатор ПО

-

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

1.08

Цифровой идентификатор ПО

-

Таблица 11 - Идентификационные данные встроенного ПО модификации ND30

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

1.12

Цифровой идентификатор ПО

-

Таблица 12 - Идентификационные данные встроенного ПО модификации ND30BAC

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

0.85

Цифровой идентификатор ПО

-

Таблица 13 - Идентификационные данные встроенного ПО модификации ND30IoT

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

1.12

Цифровой идентификатор ПО

-

Таблица 14 - Идентификационные данные встроенного ПО модификации ND30PNET

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

0.98

Цифровой идентификатор ПО

-

Таблица 15 - Идентификационные данные встроенного ПО модификации ND40

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

3.04

Цифровой идентификатор ПО

-

Таблица 16 - Идентификационные данные встроенного ПО модификации ND45

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

3.05

Цифровой идентификатор ПО

-

Таблица 17 - Идентификационные данные встроенного ПО модификации NR30

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

0.94

Цифровой идентификатор ПО

-

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

0.93

Цифровой идентификатор ПО

-

Таблица 19 - Идентификационные данные встроенного ПО модификации NR30IoT

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

0.94

Цифровой идентификатор ПО

-

Таблица 20 - Идентификационные данные встроенного ПО модификации NR30PNET

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

0.93

Цифровой идентификатор ПО

-

Таблица 21 - Идентификационные данные встроенного ПО модификации NS5

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

0.98

Цифровой идентификатор ПО

-

Таблица 22 - Метрологические характеристики измерителей модификации N14

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений Уд), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Среднеквадратическое значение фазного напряжения переменного тока, В

-

от 2,9 до 480

±0,5

±0,25

Среднеквадратическое значение линейного напряжения переменного тока, В

-

от 10 до 830

±1,0

±0,5

Среднеквадратическое значение силы переменного тока, А

-

от 0,02 до 6

±0,5

±0,5

Частота переменного тока, Гц

-

от 45 до 70

±0,2

±0,1

Пределы допус-

Пределы допускаемой дополнительной

каемой основной

погрешности измерений (приведенной к

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

погрешности измерений (приведенной к диапазону измерений

Уд), %

диапазону измерений) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Электрическая мощность

(фазная и суммарная по трем

фазам):

- активная, Вт

от 2,9 до 480 В от 0,02 до 6 А 0 < cosp < 1

±1,0

±0,5

- реактивная, вар

P ном (Qном, Sном) Uф.ном'Iном

от 2,9 до 480 В от 0,02 до 6 А 0 < sinp < 1

±1,0

±0,5

- полная, В ■ А

от 2,9 до 480 В от 0,02 до 6 А

±1,0

±0,5

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений Уд), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Электрическая энергия: - активная, Втч

0,1^ф.ном < U <

1,2•Uф.H0M 0,1/ном < I < 1,2 /ном -1 < cosp < 1

±0,2

±0 ,1

- реактивная, варч

0,1^ф.ном < U <

1,2•Uф.H0M 0,1/ном < I < 1,2/ном -1 < cosp < 1

±1

±0,5

Коэффициент мощности cosy

-

от 0 до 1

±2

±1

tg<P

-

от -1,2 до +1,2

±1

±0,5

Угол между напряжением и током, ...°

-

от -180 до 180

±0,5

±0,25

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 85 до 253

Параметры питания переменного тока:

-    напряжение, В

-    частота, Гц

от 85 до 253 от 40 до 400

Потребляемая мощность, ВА, не более

6

Тип коммуникационного протокола

Modbus RTU

Постоянная счетчика, полученная с учетом коэффициента трансформации, имп/кВтч

5000

Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015:

-    передней панели

-    корпуса

IP40

IP10

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность, %

от +21 до +25 от 30 до 80

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность (без конденсации), %

от -25 до +55 от 25 до 95

Габаритные размеры (высотахширинахтолщина), мм, не более

96x96x71

Масса, кг, не более

0,3

Средняя наработка до отказа, ч, не менее

87600

Средний срок службы, лет, не менее

10

Наименование

характеристики

Номинальное

значение

Диапазон измерений и преобразований

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений Уд; приведенной к номинальному значению ун), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд; приведенной к номинальному значению ун) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Пределы допускаемой приведенной к диапазону преобразований погрешности преобразований Ув, %

Среднеквадратическое значение фазного напряжения переменного тока, В

й И И

,7 0 0 7, 3 0 524

......

м м м ом о о но .н .н ф. ф. ф.

от 0,1 •Цф.ном

до 1,2-Цф.ном

±0,2 (Уд)

±0,1 (уд)

±0,2

Среднеквадратическое значение линейного напряжения переменного тока, В

Ц^ном = 100 В; Цл.ном = 400 В; Цл.ном = 690 В;

от 0,1 •Цл.ном до 1,2^л.ном

±0,5 (уд)

±0,25 (уд)

±0,2

Среднеквадратическое значение силы переменного тока, А

1ном 1 А;

1ном 5 А

от 0,1 • 1ном

до 1,2-1ном

±0,2 (Уд)

±0,1 (уд)

±0,2

Частота переменного тока, Гц

hr э ^ о

0 0 0 <Т) 40

= = = м м м о о ом

от 45 до 55 включ. св. 55 до 65 включ. св. 65 до 500

±0,2 (Ун)

±0,1 (ун)

±0,2

Наименование

характеристики

Номинальное

значение

Диапазон измерений и преобразований

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений Уд; приведенной к номинальному значению ун), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд; приведенной к номинальному значению ун) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Пределы допускаемой приведенной к диапазону преобразований погрешности преобразований Ув, %

Электрическая мощность (фазная и суммарная по трем фазам) 1):

- активная, Вт

P ном (Qном, Sном)

0,1^ф.ном < U <

1,2•Uф.H0M 0,1/ном < I < 1,2^/ном

-1 < cosp < 1

±0,5 (уд)

±0,25 (уд)

±0,2

- реактивная, вар

Uф.номTном

0,1•Uф.ном < U <

1,2•Uф.H0M 0,1/ном < I < 1,2^/ном

-1 < sinp < 1

±2,0 (Уд)

±1,0 (уд)

Наименование

характеристики

Номинальное

значение

Диапазон измерений и преобразований

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений Уд; приведенной к номинальному значению

Ун), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд; приведенной к номинальному значению ун) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Пределы допускаемой приведенной к диапазону преобразований погрешности преобразований Ув, %

- полная, В • А

ОД^ф.ном < U <

1,2•Uф.H0M

0,1/ном < I <

1,2^/ном

±0,5 (уд)

±0,25 (уд)

Электрическая энергия 1):

- активная, Втч

0,1•Uф.ном < U <

1,2•Uф.H0M

0,1/ном < I <

1,2^/ном

-1 < cosp < 1

±0,2 (Уд)

±0,1 (уд)

±0,2

- реактивная, варч

0,1•Uф.ном < U <

1,2•Uф.H0M

0,1/ном < I <

1,2^/ном

-1 < sinp < 1

±1 (Уд)

±0,5 (уд)

Наименование

характеристики

Номинальное

значение

Диапазон измерений и преобразований

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений Уд; приведенной к номинальному значению

Ун), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд; приведенной к номинальному значению ун) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Пределы допускаемой приведенной к диапазону преобразований погрешности преобразований Ув, %

- полная, (ВА)ч

0,1^ф.ном < U <

1,2•Uф.H0M 0,1/ном < I < 1,2^/ном

±0,5 (уд)

±0,25 (уд)

Коэффициент мощности cosy 1)

-

от -1 до 1

±0,05 (уд)

±0,025

±0,5

tgv 1)

-

от -1,2 до +1,2

±0,05 (уд)

±0,025

±0,5

Коэффициент искажения синусоидальности кривой фазного и суммарного по трем фазам напряжения 1), %

-

от 0 до 50 (диапазон показаний от 0 до 100)

±5 (Уд)

±2,5

±0,2

Наименование

характеристики

Номинальное

значение

Диапазон измерений и преобразований

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений Уд; приведенной к номинальному значению

Ун), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд; приведенной к номинальному значению ун) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Пределы допускаемой приведенной к диапазону преобразований погрешности преобразований Ув, %

Коэффициент искажения синусоидальности кривой фазной и суммарной по трем фазам силы переменного тока 1), %

-

от 0 до 50 (диапазон показаний от 0 до 100)

±5 (Уд)

±2,5

±0,2

Амплитуда гармонической составляющей напряжения переменного тока порядка n (n=2...50) (51 гармоника метрологически не нормирована) 1), %

-

от 0 до 50 (диапазон показаний от 0 до 100)

±1 (Уд)

±0,5

±0,2

Наименование

характеристики

Номинальное

значение

Диапазон измерений и преобразований

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений Уд; приведенной к номинальному значению

Ун), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд; приведенной к номинальному значению ун) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Пределы допускаемой приведенной к диапазону преобразований погрешности преобразований Ув, %

Амплитуда гармонической составляющей силы переменного тока порядка n (n=2...50) (51 гармоника метрологически не нормирована) 1), %

-

от 0 до 50 (диапазон показаний от 0 до 100)

±1 (Уд)

±0,5

±0,2

1) Характеристика нормирована только при номинальных значениях частоты 50 и 60 Гц.

Таблица 25 - Основные технические характеристики измерителей модификации N100

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 90 до 300

Параметры питания переменного тока:

- напряжение, В

от 85 до 253

- частота, Гц

от 40 до 400

Потребляемая мощность, ВА, не более

12

Наименование характеристики

Значение

Выходной аналоговый сигнал силы постоянного тока, мА

от 0 до 20 от 4 до 20 от -20 до 0 от -20 до +20

Тип коммуникационного протокола

Modbus RTU

Постоянная счетчика, полученная с учетом коэффициента трансформации, имп/кВтч

от 0 до 9999

Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015:

-    передней панели

-    корпуса

IP40

IP20

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность, %

от +21 до +25 от 30 до 80

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность (без конденсации), %

от -10 до +55 до 95

Габаритные размеры (высотахширинахтолщина), мм, не более

144x144x78

Масса, кг, не более

0,8

Средняя наработка до отказа, ч, не менее

87600

Средний срок службы, лет, не менее

10

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений Уд; приведенной к номинальному значению), %

Пределы допускаемой дополнительной (приведенной к диапазону измерений уд; приведенной к номинальному значению ун) погрешности измерений при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Среднеквадратическое значение фазного напряжения переменного тока, В

Цф.ном _ от 57,7 до 290 В

от 0,1 •Цф.ном

до 1,2-Цф.ном

±1,0 (уд)

±0,05 (уд)

Среднеквадратическое значение линейного напряжения переменного тока, В

Цл.ном _ от 100

до 500 В

от 0,1 •Цл.ном до 1,2-Ц.ном

±1,0 (уд)

±0,05 (уд)

Среднеквадратическое значение силы переменного тока, А

1ном 1 А;

1ном 5 А

от 0,05 1ном

до 1,2^1ном

±1,0 (уд)

±0,05 (уд)

Частота переменного тока, Гц

?ном= 50 Гц; ?ном= 60 Гц;

от 45 до 55 включ. св. 55 до 65 включ.

±0,5 (ун)

±0,025 (ун)

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 40 до 300

Параметры питания переменного тока:

- напряжение, В

от 40 до 300

- частота, Гц

от 45 до 65

Потребляемая мощность, ВА, не более

4

Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015:

- передней панели

IP50

- корпуса

IP20

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +21 до +25

- относительная влажность, %

от 30 до 80

Рабочие условия измерений:

- температура окружающего воздуха, °С

от -10 до +55

- относительная влажность (без конденсации), %, не более

90

Габаритные размеры (высотахширинахтолщина), мм, не более

96x96x62

Масса, кг, не более

0,4

Средняя наработка до отказа, ч, не менее

87600

Средний срок службы, лет, не менее

10

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений Уд; приведенной к номинальному значению ун), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд; приведенной к номинальному значению ун) при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Среднеквадратическое значение фазного напряжения переменного тока, В

Uф.ном = от 57,7 до 290 В

от 0,1 • иф.ном до 1,2 •иф.ном

±1,0 (уд)

±0,025 (уд)

Среднеквадратическое значение линейного напряжения переменного тока, В

Цл.ном = от 100

до 500 В

от 0,1 • ил.ном до 1,2 •ил.ном

±1,0 (уд)

±0,025 (уд)

Среднеквадратическое значение силы переменного тока, А

«Т <

1 5

1 1 II

м м ом о

* JS

нн ^

от 0,05Тном

до 1,2Тном

±1,0 (уд)

±0,05 (уд)

Частота переменного тока, Гц

&ом= 50 Гц; Гном= 60 Гц;

от 45 до 55 включ. св. 55 до 65 включ.

±0,5 (ун)

±0,025 (ун)

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 40 до 300 от 12 до 48

Параметры питания переменного тока:

- напряжение, В

от 40 до 300

- частота, Гц

от 45 до 65

Потребляемая мощность, ВА, не более

3

Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015:

- передней панели

IP50

- корпуса

IP20

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +21 до +25

- относительная влажность, %

от 30 до 80

Рабочие условия измерений:

- температура окружающего воздуха, °С

от 0 до +50

- относительная влажность (без конденсации), %, не более

90

Габаритные размеры (высотахширинахтолщина), мм, не более

96x96x62

Масса, кг, не более

0,4

Средняя наработка до отказа, ч, не менее

87600

Средний срок службы, лет, не менее

10

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (абсолютной А, ...°; приведенной к номинальному значению ун, %; относительной 5, %)

Пределы допускаемой дополнительной погрешности измерений (абсолютной А, ...°; приведенной к номинальному значению ун, %; относительной 5, %) при отклонении температуры окружающей среды на каждый 1 0 °С от нормальных условий измерений в пределах рабочих условий измерений

Среднеквадратическое значение фазного напряжения переменного тока, В

Цф.ном = 63,5 В; Цф.ном = 133 В; Цф.ном = 239,6 В; Цф.ном = 254 В

от 0,5 • Цф.ном до 1,2 •Цф.ном

±0,5 (ун)

±0,5 (ун)

Среднеквадратическое значение линейного напряжения переменного тока, В

Цпном = 110 В; Цл.ном = 230 В; Цл.ном = 415 В; Цл.ном = 440 В

от 0,5 •Цл.ном до 1,2-Ц.ном

±0,5 (ун)

±0,5 (ун)

Среднеквадратическое значение силы переменного тока, А

1ном 1 А;

1ном 5 А

от 0,02^ 1ном до 1,2Чном

±0,5 (ун)

±0,5 (ун)

Частота переменного тока, Гц

?ном= 50 Гц; ?ном= 60 Гц;

от 45 до 55 включ. св. 55 до 65 включ.

±0,2 ы

±0,2 (Ун)

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (абсолютной А, ...°; приведенной к номинальному значению ун, %; относительной 5, %)

Пределы допускаемой дополнительной погрешности измерений (абсолютной А, ...°; приведенной к номинальному значению ун, %; относительной 5, %) при отклонении температуры окружающей среды на каждый 10 °С от нормальных условий измерений в пределах рабочих условий измерений

Электрическая мощность (фазная и суммарная по трем фазам):

- активная, Вт

P ном (Оном, Sном)

0,5 •иф.ном < U < 1,2 •иф.ном 0,02 /ном < I < 1,2 /ном 0,5 < cosp < 1

±0,5 (ун)

±0,5 (ун)

- реактивная, вар

иф.номТном

0,5 •иф.ном < U < 1,2 •иф.ном 0,027ном < I < 1,27ном 0,5 < sinp < 1

±1,0 (ун)

±1,0 (ун)

- полная, В • А

0,5 •иф.ном < U < 1,2 •иф.ном 0,027ном < I < 1,27ном

±0,5 (ун)

±0,5 (ун)

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (абсолютной А, ...°; приведенной к номинальному значению ун, %; относительной 5, %)

Пределы допускаемой дополнительной погрешности измерений (абсолютной А, ...°; приведенной к номинальному значению ун, %; относительной 5, %) при отклонении температуры окружающей среды на каждый 10 °С от нормальных условий измерений в пределах рабочих условий измерений

Электрическая энергия:

- активная, Втч

0,5-U<^.H0M < U < 1,2•Uф.ном

0,02 /ном < I < 1,2 /ном

0,5 < cosp < 1

±1,0 (5)

±0,5 (5)

- реактивная, варч

-

0,5•Uф.ном < U < 1,2•Uф.ном

0,02 /ном < I < 1,2 /ном

0,5 < sinp < 1

±2,0 (5)

±1,0 (5)

- полная, (ВА)ч

0,5•Uф.ном < U < 1,2•Uф.ном

0,02 /ном < I < 1,2 /ном

±1,0 (5)

±0,5 (5)

Угол фазового сдвига между током и напряжением, ...°

-

от 0 до 360

±1,0 (А)

±1,0 (А)

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (абсолютной А, ...°; приведенной к номинальному значению ун, %; относительной 5, %)

Пределы допускаемой дополнительной погрешности измерений (абсолютной А, ...°; приведенной к номинальному значению ун, %; относительной 5, %) при отклонении температуры окружающей среды на каждый 10 °С от нормальных условий измерений в пределах рабочих условий измерений

Коэффициент искажения синусоидальности кривой фазного и суммарного по трем фазам напряжения, %

-

от 0 до 50

±2 (Уд)

±2 (Уд)

Коэффициент искажения синусоидальности кривой фазной и суммарной по трем фазам силы переменного тока, %

-

от 0 до 50

±2 (Уд)

±2 (Уд)

Таблица 31 - Основные технические характеристики измерителей модификации ND08

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 60 до 300

Параметры питания переменного тока:

- напряжение, В

от 60 до 300

- частота, Гц

от 45 до 65

Наименование характеристики

Значение

Потребляемая мощность, ВА, не более

6

Тип коммуникационного протокола

Modbus RTU

Коэффициент трансформации

от 1 до 12000

Постоянная счетчика, полученная с учетом коэффициента трансформации, в зависимости от значения активной электрической мощности, полученной с учетом коэффициента трансформации:

-    от 0 до 3600 Вт включ., имп/Вт ч

-    св. 3,6 до 3600 кВт включ., имп/кВт ч

-    св. 3,6 до 30 МВт включ., имп/МВт ч

1; 10; 100; 1000 1; 10; 100; 1000 1; 10; 100; 1000

Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015:

-    передней панели

-    корпуса

IP50

IP20

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность, %

от +21 до +25 от 30 до 80

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность (без конденсации), %, не более

от -10 до +55 90

Габаритные размеры (высотахширинахтолщина), мм, не более

96x96x55

Масса, кг, не более

0,4

Средняя наработка до отказа, ч, не менее

87600

Средний срок службы, лет, не менее

10

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений уд; относительной 5), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд; относительной 5) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Среднеквадратическое значение фазного напряжения переменного тока, В

Uф.ном = 57,7 В; Щ.ном = 69,3 В; Щ.ном = 230 В

0т 0,05-Щ.ном до 1,2-Щ.ном

±0,2 (Уд)

±0,1 (уд)

Среднеквадратическое значение линейного напряжения переменного тока, В

Цл.ном = 100 В; Цл.ном = 400 В

0т 0,05-Цл.ном до 1,2^U™

±0,5 (уд)

±0,25 (уд)

Среднеквадратическое значение силы переменного тока, А

!ном 1 А;

!ном 5 А

0т 0,01-Ih0m до 1,2Тном (диапазон показаний от 0,002 до 1,2)

±0,2 (Уд)

±0,1 (Уд)

Частота переменного тока, Гц

-

от 47 до 63

±0,2 (5)

±0,1 (5)

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений уд; относительной 5), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд; относительной 5) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Электрическая мощность (фазная и суммарная по трем фазам):

- активная, Вт

P ном (Оном, Зном)

0,05-Цф.ном < U < 1,2^Цф.ном 0,01/ном < I < 1,2 /ном -1 < cosp < 1

±0,5 (уд)

±0,25 (уд)

- реактивная, вар

Цф.ном^!ном

0,05-Цф.ном < U < 1,2^Цф.ном 0,01/ном < I < 1,2 /ном -1 < sinp < 1

±0,5 (уд)

±0,25 (уд)

- полная, В • А

0,05^Цф.ном < U < 1,2^Цф.ном 0,01/ном < I < 1,2 /ном

±0,5 (уд)

±0,25 (уд)

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений уд; относительной 5), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд; относительной 5) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Электрическая энергия:

- активная, Втч

0,05-Щ.ном < U < 1,2 •иф.ном 0,0Мном < I < 1,2-!ном -1 < cosp < 1

±0,5 (уд)

±0,25 (уд)

- реактивная, варч

-

0,05^иф.ном < U < 1,2 •иф.ном 0,0Мном < I < 1,2-!ном -1 < sinp < 1

±0,5 (уд)

±0,25 (уд)

- полная, (ВА)ч

0,05^иф.ном < U < 1,2 •иф.ном 0,0Мном < I < 1,2-!ном

±0,5 (уд)

±0,25 (уд)

Угол фазового сдвига между током и напряжением, ...°

-

от -180 до +180

±0,5 (уд)

±0,25 (уд)

Коэффициент мощности cosy

-

от -1 до +1

±1 (Уд)

±0,5 (уд)

tgv

-

от -1,2 до +1,2

±1 (Уд)

±0,5 (уд)

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений уд; относительной 5), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд; относительной 5) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Коэффициент искажения синусоидальности кривой фазного и суммарного по трем фазам напряжения, %

-

от 0 до 50 (диапазон показаний от 0 до 100)

±5 ы

±5 ы

Коэффициент искажения синусоидальности кривой фазной и суммарной по трем фазам силы переменного тока, %

-

от 0 до 50 (диапазон показаний от 0 до 100)

±5 ы

±5 ы

Таблица 33 - Основные технические характеристики измерителей модификации ND20LITE

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 90 до 300 от 20 до 60

Параметры питания переменного тока:

- напряжение, В

от 85 до 253 от 20 до 40

- частота, Гц

от 40 до 400

Потребляемая мощность, ВА, не более

6

Наименование характеристики

Значение

Тип коммуникационного протокола

Modbus RTU

Коэффициент трансформации

от 1 до 12000

Постоянная счетчика, полученная с учетом коэффициента трансформации, имп/кВтч

от 1000 до 20000

Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015:

-    передней панели

-    корпуса

IP65

IP20

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность, %

от +21 до +25 от 30 до 80

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность (без конденсации), %

от -25 до +55 от 25 до 95

Габаритные размеры (высотахширинахтолщина), мм, не более

96x96x77

Масса, кг, не более

0,4

Средняя наработка до отказа, ч, не менее

87600

Средний срок службы, лет, не менее

10

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений уд; относительной 5), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд; относительной 5) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Среднеквадратическое значение фазного напряжения переменного тока, В

В; В

7 0 7, 3 57 2

1 1 "

ом ом он ф.н ф.н

от 0,05-Щ.ном до 1,2 •иф.ном

±0,2 (Уд)

±0,1 (уд)

Среднеквадратическое значение линейного напряжения переменного тока, В

В; В

0 0 100 40

1 1 1 1

м м ом о .но .н

от 0,05-Цл.ном до 1,2 •ил.ном

±0,5 (уд)

±0,25 (уд)

Среднеквадратическое значение силы переменного тока, А

1ном 0,1 А; 1ном = 0,25 А

от 0,1 • 1ном

до 1,2 1ном (диапазон показаний от от 0,002 1ном до 1,2Тном)

±0,2 (Уд)

±0,1 (уд)

Частота переменного тока, Гц

-

от 47 до 63

±0,2 (5)

±0,1 (5)

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений уд; относительной 5), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд; относительной 5) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Электрическая мощность (фазная и суммарная по трем фазам):

- активная, Вт

P ном (Qh0M, Sh0m)

0,05-Щ^ом < U < 1,2•Uф.ном

0,1/ном < I < 1,2 /ном

-1 < cosp < 1

±0,5 (уд)

±0,25 (уд)

- реактивная, вар

U

ф.

н

о

м

I

н

о

м

0,05^ф.Н0М < U < 1,2^ф.ном

0,1/ном < I < 1,2 /ном

-1 < sinp < 1

±0,5 (уд)

±0,25 (уд)

- полная, В • А

0,05•Uф.ном < U < 1,2•Uф.ном 0,1/ном < I < 1,2 /ном

±0,5 (уд)

±0,25 (уд)

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений уд; относительной 5), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд; относительной 5) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Электрическая энергия:

-    активной в прямом направлении, Втч

-    реактивная, варч

-

0,05-Цф.ном < U < 1,2-Цф.ном 0,1^-/ном < I < 1,2 /ном -1 < cosp < 1

0,05^Цф.ном < U < 1,2^Цф.ном 0, Пном < I < 1,2 •Iном -1 < sinp < 1

±0,5 (уд) ±0,5 (уд)

±0,25 (уд) ±0,25 (уд)

Угол фазового сдвига между током и напряжением, ...°

-

от -180 до +180

±0,5 (уд)

±0,25 (уд)

Коэффициент мощности cosy

-

от -1 до +1

±1 (Уд)

±0,5 (уд)

tgv

-

от -1,2 до +1,2

±1 (Уд)

±0,5 (уд)

Коэффициент искажения синусоидальности кривой фазного и суммарного по трем фазам напряжения, %

-

от 0 до 50 (диапазон показаний от 0 до 100)

±5 (Уд)

±5 Ы

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений уд; относительной 5), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд; относительной 5) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Коэффициент искажения синусоидальности кривой фазной и суммарной по трем фазам силы переменного тока, %

-

от 0 до 50 (диапазон показаний от 0 до 100)

±5 ы

±5 ы

Таблица 35 - Основные технические характеристики измерителей модификации ND20CT

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 90 до 300 от 20 до 60

Параметры питания переменного тока:

-    напряжение, В

-    частота, Гц

от 85 до 253 от 20 до 40 от 40 до 400

Потребляемая мощность, ВА, не более

6

Тип коммуникационного протокола

Modbus RTU

Коэффициент трансформации

от 1 до 12000

Постоянная счетчика, полученная с учетом коэффициента трансформации, имп/кВтч

от 15000 до 30000

Наименование характеристики

Значение

Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015:

-    передней панели

-    корпуса

IP65

IP20

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность, %

от +21 до +25 от 30 до 80

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность (без конденсации), %

от -25 до +55 от 25 до 95

Габаритные размеры (высотахширинахтолщина), мм, не более

96x96x77

Масса, кг, не более

0,4

Средняя наработка до отказа, ч, не менее

87600

Средний срок службы, лет, не менее

10

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений уд; приведенной к номинальному значению ун; относительной 5), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд; приведенной к номинальному значению ун; относительной 5) при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Диапазон

преобразований

Пределы допускаемой приведенной к верхнему значению диапазона преобразований погрешности преобразований

Ув, %

Среднеквадратич еское значение фазного напряжения переменного тока, В

Uф.ном _ 63,5 В; Щ.ном = 127 В; Щ.ном = 133 В; Uф.ном _ 220 В; ^^ф.ном = 230 В; Щ.ном = 239,6 В; Uф.ном = 254 В

0т 0,05-Щ.ном до 1,2-Щ.ном

±0,5 (уд)

±0,025 (уп)

0т 0 до Uф.ном

±1

Среднеквадратич еское значение линейного напряжения переменного тока, В

U ^ ^ л ^ ^ ^ н. н н н н н н ооооооо мм м м м м м 1 1 1 1 1 1 II 11 11 II 4 4 4 3 2 2 1 4 1 0 8 3 2 1 0

В В; В; ;В В; В; В;

0т 0,05•Uл.ном до 1,2 •U™

±0,5 (уд)

±0,025 (ун)

0т 0 до Цл.ном

±1

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений уд; приведенной к номинальному значению ун; относительной 5), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд; приведенной к номинальному значению ун; относительной 5) при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Диапазон

преобразований

Пределы допускаемой приведенной к верхнему значению диапазона преобразований погрешности преобразований

Ув, %

Среднеквадратич еское значение силы

переменного тока, А

1ном 1 А;

1ном 5 А

от 0,05 Тном до 1,2Тном

±0,5 (уд)

±0,05 (уп)

от 0 до 1ном

±1

Частота переменного тока, Гц

Гном= 50 Гц; Гном= 60 Гц;

от 45 до 55 включ. св. 55 до 65 включ.

±0,15 (ун)

±0,015 (ун)

от 45 до 66

±1

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений Уд; приведенной к номинальному значению ун; относительной 5), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд; приведенной к номинальному значению ун; относительной 5) при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Диапазон

преобразований

Пределы допускаемой приведенной к верхнему значению диапазона преобразований погрешности преобразований

Ув, %

Электрическая мощность (фазная и суммарная по трем фазам):

-    активная, Вт

-    реактивная, вар

P ном (Оном, Зном) Цф.ном^!ном

0,05-Цф.ном < U < 1,2-Цф.ном

0,057ном < I <

1,2•IноM

0,5 < cosp < 1

0,05^Цф.ном < U < 1,2-Цф.ном

0,057ном < I <

1,2•IноM

0,5 < sinp < 1

±0,5 (уд) ±0,5 (уд)

±0,05 (уд) ±0,05 (уд)

0 < U < Цф.ном 0 < I < Iном 0,5 < cosp < 1

0 < U < Цф.ном 0 < I < Iном 0,5 < sinp < 1

±1

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений Уд; приведенной к номинальному значению ун; относительной 5), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд; приведенной к номинальному значению ун; относительной 5) при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Диапазон

преобразований

Пределы допускаемой приведенной к верхнему значению диапазона преобразований погрешности преобразований

Ув, %

- полная, В • А

0,05-иф.ном < U < 1,2- иф.ном 0,05-!ном < I <

1 ,2•Iн0M

±0,5 (уд)

±0,05 (уд)

0 < U < иф.ном 0 < I < Iном

Электрическая

энергия:

- активная, Втч

-

0,05 •иф.ном < U < 1,2 •иф.ном 0,057ном < I <

1,2•Iн0M

0,5 < cosp < 1

±1 (Уд)

±0,01 (уд)

0 < U < иф.ном 0 < I < Iном 0,5 < cosp < 1

±1

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений Уд; приведенной к номинальному значению ун; относительной 5), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд; приведенной к номинальному значению ун; относительной 5) при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Диапазон

преобразований

Пределы допускаемой приведенной к верхнему значению диапазона преобразований погрешности преобразований Ув, %

-    реактивная, варч

-    полная, (ВА)ч

0,05-Щ.ном < U < 1,2•Uф.ном 0,05/ном < I <

1,2^/ном

0,5 < cosp < 1

0,05•Uф.ном < U < 1,2•Uф.ном 0,05/ном < I <

1,2^/ном

±1 (Уд) ±1 (Уд)

±0,01 (уд) ±0,01 (уд)

0 < U < Щ.ном 0 < I < /ном 0,5 < sinp < 1

0 < U < ^Зф.ном 0 < I < /ном

Угол фазового сдвига между током и напряжением, ...°

-

от -180 до +180

±1 (Уд)

±0,1 (уд)

от -180 до +180

±1

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений Уд; приведенной к номинальному значению ун; относительной 5), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд; приведенной к номинальному значению ун; относительной 5) при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Диапазон

преобразований

Пределы допускаемой приведенной к верхнему значению диапазона преобразований погрешности преобразований Ув, %

Коэффициент мощности cosy

-

от 0,5 до 1

±1 (Уд)

±0,1 (уд)

от 0,5 до 1

±1

Коэффициент искажения синусоидальности кривой фазного и суммарного по трем фазам напряжения, %

-

от 0 до 50 (диапазон показаний от 0 до 100)

±1 (Уд)

±0,1 (уд)

-

-

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений Уд; приведенной к номинальному значению ун; относительной 5), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд; приведенной к номинальному значению ун; относительной 5) при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Диапазон

преобразований

Пределы допускаемой приведенной к верхнему значению диапазона преобразований погрешности преобразований

Ув, %

Коэффициент искажения синусоидальности кривой фазной и суммарной по трем фазам силы переменного тока, %

-

от 0 до 50 (диапазон показаний от 0 до 100)

±1 (Уд)

±0,1 (уд)

-

-

Среднеквадратичес кое значение силы переменного тока в нейтрали, А

1н0м 1 А;

1ном 5 А

от 0,05 Тном до 1,2Тном

±4 ы

±0,4 (уд)

0т 0 до 1ном

±1

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 100 до 250 от 12 до 48

Параметры питания переменного тока:

-    напряжение, В

-    частота, Гц

от 100 до 250 от 40 до 400

Потребляемая мощность, ВА, не более

6

Диапазон выходного аналогового сигнала силы постоянного тока, мА

от 0 до 1 от 4 до 20

Тип коммуникационного протокола

Modbus RTU

Коэффициент трансформации

от 1 до 12000

Постоянная счетчика, полученная с учетом коэффициента трансформации, в зависимости от значения активной электрической мощности, полученной с учетом коэффициента трансформации:

-    от 0 до 3600 Вт включ., имп/Вт ч

-    св. 3,6 до 3600 кВт включ., имп/кВт ч

-    св. 3,6 до 30 МВт включ., имп/МВт ч

1; 10; 100; 1000 1; 10; 100; 1000 1; 10; 100; 1000

Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015:

-    передней панели

-    корпуса

IP54

IP20

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность, %

от +21 до +25 от 30 до 80

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность (без конденсации), %

от -10 до +55 до 95

Габаритные размеры (высотахширинахтолщина), мм, не более

96x96x80

Наименование характеристики

Значение

Масса, кг, не более

0,7

Средняя наработка до отказа, ч, не менее

87600

Средний срок службы, лет, не менее

10

Таблица 38 - Метрологические характеристики измерителей модификации

ND25

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (абсолютной А, ...°; приведенной к номинальному значению ун, %; относительной 5, %)

Пределы допускаемой дополнительной погрешности измерений (абсолютной А, ...°; приведенной к номинальному значению yh, %; относительной 5, %) при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений

Среднеквадратическое значение фазного напряжения переменного тока, В

Uф.ном _ от 57,7 до 346,4

0т 0,1 • Uф.ном до 1,2-Щ.ном

±0,5 (ун)

±0,025

Среднеквадратическое значение линейного напряжения переменного тока, В

Uф.ном _ от 100 до 600

0т 0,1 •Цл.ном

до 1,2 •U™

±0,5 (yh)

±0,025

Среднеквадратическое значение силы переменного тока, А

Ih0M 1 А; Ih0m 5 А

0т 0,1 • Ih0m до 1,2Тном

±0,5 (yh)

±0,025

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (абсолютной А, ...°; приведенной к номинальному значению ун, %; относительной 5, %)

Пределы допускаемой дополнительной погрешности измерений (абсолютной А, ...°; приведенной к номинальному значению ун, %; относительной 5, %) при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений

Частота переменного тока, Гц

f f оо мм l l ll 0 0 ГГ ц; ц;

от 45 до 55 включ. св. 55 до 66 включ.

±0,2 (Ун)

±0,01

Электрическая мощность (фазная и суммарная по трем фазам):

- активная, Вт

P ном (Оном, Зном)

0,1 •иф.ном < U < 1,2 •иф.ном

0,1 ^ном < I < 1,2 IroM 0,5 < cosp < 1

±0,5 (ун)

±0,025

- реактивная, вар

иф.номТном

0,1 •иф.ном < U < 1,2 •иф.ном 0,1 ^ном < I < 1,2 ^ном 0,5 < sinp < 1

±1,0 (ун)

±0,05

- полная, В • А

0,1 •иф.ном < U < 1,2 •иф.ном

0,1 ^ном < I < 1,2^ном

±0,5 (ун)

±0,025

Пределы допускаемой основной погрешности измерений (абсолютной А, ...°; приведенной к номинальному значению ун, %; относительной 5, %)

Пределы допускаемой дополнительной погрешности измерений (абсолютной А,

Наименование

Номинальное

Диапазон

...°; приведенной к номинальному значению ун, %; относительной 5, %) при

характеристики

значение

измерений

отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих

условий измерений

Электрическая энергия:

0,1-иф.ном < U <

- активная, Втч

1,2^иф.ном 0, 1 -!ном < I < 1,2^ном

0,5 < cosp < 1

±1 (5)

±0,05

- реактивная, варч

-

0,1-иф.ном < U< 1,2^иф.ном

0,1 ^ном < I < 1,2^ном 0,5 < cosp < 1

±2 (5)

±0,1

- полная, (ВА)ч

0,1 ^.ном < U <

1,2^иф.ном 0, 1 -!ном < I < 1,2^ном

±1 (5)

±0,05

Угол фазового сдвига между током и напряжением, ...°

-

от 0 до 360

±3 (А)

±0,15

Коэффициент мощности cosy

-

от 0,5 до 1

±1 (Уд)

±0,05 (уд)

Коэффициент искажения

синусоидальности кривой

от 0 до 50 (диапазон

±3 (Уд)

±0,015

фазного и суммарного по трем

показаний от 0 до 100)

фазам напряжения, %

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (абсолютной А, ...°; приведенной к номинальному значению Yh, %; относительной 5, %)

Пределы допускаемой дополнительной погрешности измерений (абсолютной А, ...°; приведенной к номинальному значению Yh, %; относительной 5, %) при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений

Коэффициент искажения синусоидальности кривой фазной и суммарной по трем фазам силы переменного тока, %

-

от 0 до 50 (диапазон показаний от 0 до 100)

±3 ы

±0,015

Таблица 39 - Основные технические характеристики измерителей модификации ND25

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 110 до 550

Параметры питания переменного тока:

- напряжение, В

от 110 до 550

- частота, Гц

от 45 до 65

Потребляемая мощность, ВА, не более

8

Тип коммуникационного протокола

Modbus TCP

Коэффициент трансформации

от 1 до 12000

Наименование характеристики

Значение

Постоянная счетчика, полученная с учетом коэффициента трансформации, в зависимости от значения активной электрической мощности, полученной с учетом коэффициента трансформации:

-    от 0 до 3600 Вт включ., имп/Втч

-    св. 3,6 до 3600 кВт включ., имп/кВт ч

-    св. 3,6 до 30 МВт включ., имп/МВтч

1; 10; 100; 1000 1; 10; 100; 1000 1; 10; 100; 10000

Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015:

-    передней панели

-    корпуса

IP54

IP20

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность, %

от +21 до +25 от 30 до 80

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность (без конденсации), %

от -10 до +60 до 95

Габаритные размеры (высотахширинахтолщина), мм, не более

96x96x75

Масса, кг, не более

0,32

Средняя наработка до отказа, ч, не менее

87600

Средний срок службы, лет, не менее

10

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений Ya), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений Ya) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Среднеквадратическое значение фазного напряжения переменного тока, В

Uф.ном _ 57,7 В; Цф.ном = 110 В; Цф.ном = 230 В; Цф.ном = 400 В

0т 0,1 •Цф.ном

до 1,2 •Цф.ном

±0,2

±0,1

Среднеквадратическое значение линейного напряжения переменного тока, В

Ц F* F* F* н. н н н оооо мм м м = = 1 1 = 6 4 1 1

9 0 9 0 00 0 0 В ;В В; В;

0т 0,1 • Цл.ном д0 1,2 •Цл.ном

±0,5

±0,25

Среднеквадратическое значение силы переменного тока, А

Ih0M 1 А; Ih0m 5 А

0т 0,1 • 1ном

до 1,2Тном (диапазон показаний от от 0,002Тном

до 1,2Тном)

±0,2

±0,1

Частота переменного тока, Гц

f f оо мм I I 0 0 ГГ ц; ц;

от 45 до 55 включ. св. 55 до 66 включ.

±1

±0,5

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений уд), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Электрическая мощность (фазная и суммарная по трем фазам):

- активная, Вт

P ном (Оном, Зном) и<ф.ном^!ном

0,1-иф.ном < U < 1,2-иф.ном

0,1^ном < I < 1,2 ^ном -1 < cosp < 1

±0,5

±0,25

- реактивная, вар

0,1^ф.ном < U < 1,2^ф.ном 0,1^ном < I < 1,2 ^ном -1 < sinp < 1

±1,0

±0,5

- полная, В • А

0,1^ф.ном < U < 1,2^ф.ном 0,1^ном < I < 1,2 ^ном

±0,5

±0,25

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений уд), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Электрическая энергия:

-    активная, Втч

-    реактивная, варч

-    полная, (ВА)ч

-

0,1 •иф.ном < U < 1,2 •иф.ном 0, 17ном < I < 1,27ном -1 < cosp < 1

0,1 •иф.ном < U < 1,2 •иф.ном 0,1^ном < I < 1,2 ^ном -1 < cosp < 1

0,1 •иф.ном < U < 1,2 •иф.ном 0, Г!ном < I < 1,2 ^ном

±0,2

±1

±0,5

±0 ,1 ±0,5 ±0,25

Коэффициент мощности cosy

-

от -1 до 1

±1

±0,5

-

от -1,2 до 1,2

±1

±0,5

Коэффициент искажения синусоидальности кривой фазного и суммарного по трем фазам напряжения, %

-

от 0 до 50 (диапазон показаний от 0 до 100)

±5

±0,25

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений Ya), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений Ya) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Коэффициент искажения синусоидальности кривой фазной и суммарной по трем фазам силы переменного тока, %

-

от 0 до 50 (диапазон показаний от 0 до 100)

±5

±0,25

Амплитуда гармонической составляющей напряжения переменного тока порядка n (n=2...50) (51 гармоника метрологически не нормирована), %

-

от 0 до 50 (диапазон показаний от 0 до 100)

±1

±0,5

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений уд), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Амплитуда гармонической составляющей силы переменного тока порядка n (n=2...50) (51 гармоника метрологически не нормирована), %

-

от 0 до 50 (диапазон показаний от 0 до 100)

±1

±0,5

Таблица 41 - Основные технические характеристики измерителей модификаций ND30, ND30IoT, ND30PNET и ND30BAC

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 90 до 300 от 20 до 60

Параметры питания переменного тока:

- напряжение, В

от 85 до 253 от 20 до 40

- частота, Гц

от 40 до 400

Потребляемая мощность, ВА, не более

6

Наименование характеристики

Значение

Тип коммуникационного протокола

Modbus TCP Modbus RTU

Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015:

-    передней панели

-    корпуса

IP65

IP20

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность, %

от +21 до +25 от 30 до 80

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность (без конденсации), %

от -10 до +55 до 95

Габаритные размеры (высотахширинахтолщина), мм, не более

96x96x77

Масса, кг, не более

0,3

Средняя наработка до отказа, ч, не менее

87600

Средний срок службы, лет, не менее

10

Наименование

характеристики

Номинальное

значение

Диапазон измерений и преобразований

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений

Ya, %; абсолютной А, Гц)

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений Ya, %; абсолютной А, Гц) при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений

Пределы допускаемой приведенной к верхнему значению диапазона преобразований погрешности преобразований Yв, %

Среднеквадратическое значение фазного напряжения переменного тока, В

Цф.ном = 57,7 В Цф.ном = 230 В

0т 0,1 •Цф.ном

Д0 1,5 •Цф.ном

±0,2 (Ya)

±0,01

±0,2

Среднеквадратическое значение линейного напряжения переменного тока, В

лЦ лЦ л. л.

нн оо м м 1 1 = 41 00 0 0 В В

0т 0,1 •Цл.ном

Д0 1,5 •Цл.ном

±0,5 (Ya)

±0,025

±0,2

Среднеквадратическое значение силы переменного тока, А

1н0М 1 А;

1ном 5 А

0т 0,011ном

Д0 1,5- 1ном

±0,2 (ya) (±0,1 (ya) в специальном исполнении при времени усреднения не менее 3 с)

±0,01

±0,2

Среднеквадратическое значение силы переменного тока в нейтрали, А

1н0М 1 А;

1ном 5 А

0т 0,011ном Д0 1,5^ 1ном

±0,5 (ya)

±0,025

±0,2

Частота переменного тока, Гц

fH0M= 50 Гц fH0M= 60 Гц

от 42,5 до 57,5 от 51 до 69

±0,05 (А)

±0,0025

±0,2

Наименование

характеристики

Номинальное

значение

Диапазон измерений и преобразований

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений

Уд, %; абсолютной А, Гц)

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд, %; абсолютной А, Гц) при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений

Пределы допускаемой приведенной к верхнему значению диапазона преобразований погрешности преобразований Ув, %

Электрическая мощность (фазная и суммарная по трем фазам):

- активная, Вт

1 1

ном ом § 's so §

а •&

''s ^

о

н

P

от 0,1 • и"ф.ном до 1,5иф.ном (при иф.ном = 57,7 В) или от 0,1 • иф.ном до 1,5- иф.ном (при иф.ном = 230 В) 0,0Мном < I < 1,5•Iном -1 < cosp < 1

±0,5 (уд)

±0,025

±0,2

Наименование

характеристики

Номинальное

значение

Диапазон измерений и преобразований

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений

Уд, %; абсолютной А, Гц)

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд, %; абсолютной А, Гц) при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений

Пределы допускаемой приведенной к верхнему значению диапазона преобразований погрешности преобразований Ув, %

- реактивная, вар

0т 0,1 •иф.ном до 1,5^ Иф.ном (при

Иф.ном = 57,7 В) или от 0,1 • Иф.ном до 1,5^ Иф.ном (при Иф.ном = 230 В) 0,0Мном < I < 1,57ном -1 < sinp < 1

±0,5 (уд)

±0,025

±0,2

- полная, В • А

0т 0,1 •Иф.ном

до 1,5^ Иф.ном (при Иф.ном = 57,7 В) или от 0,1 • Иф.ном до 1,5^ Иф.ном (при Иф.ном = 230 В) 0,0Мном < I < 1,57ном

±0,5 (уд)

±0,025

±0,2

Наименование

характеристики

Номинальное

значение

Диапазон измерений и преобразований

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений

Уд, %; абсолютной А, Гц)

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд, %; абсолютной А, Гц) при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений

Пределы допускаемой приведенной к верхнему значению диапазона преобразований погрешности преобразований Ув, %

Электрическая

энергия:

- активная, Втч

-

от 0,1 •иф.ном до 1,5- иф.ном (при иф.ном = 57,7 В) или от 0,1-иф.ном до 1,5-иф.ном (при иф.ном = 230 В) 0,0Мном < I < 1,57ном -1 < cosp < 1

±0,5 (уд)

±0,025

±0,2

Наименование

характеристики

Номинальное

значение

Диапазон измерений и преобразований

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений

Ya, %; абсолютной А, Гц)

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений Ya, %; абсолютной А, Гц) при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений

Пределы допускаемой приведенной к верхнему значению диапазона преобразований погрешности преобразований Yв, %

- реактивная, варч

0т 0,1 •Цф.ном

до 1,5^ Цф.ном (при Цф.ном = 57,7 В) или от 0,1 • Цф.ном до 1,5^ Цф.ном (при Цф.ном = 230 В) 0,01/ном < I < 1,57ном -1 < sinp < 1

±0,5 (Ya)

±0,025

±0,2

- полная, (ВА)ч

0т 0,1 •Цф.ном

до 1,5^ Цф.ном (при Цф.ном = 57,7 В) или от 0,1 • Цф.ном до 1,5^ Цф.ном (при Цф.ном = 230 В) 0,01/ном < I < 1,5^/ном

±0,5 (Ya)

±0,025

±0,2

Наименование

характеристики

Номинальное

значение

Диапазон измерений и преобразований

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений

Уд, %; абсолютной А, Гц)

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд, %; абсолютной А, Гц) при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений

Пределы допускаемой приведенной к верхнему значению диапазона преобразований погрешности преобразований Ув, %

Угол фазового сдвига между током и напряжением, ...°

-

от -180 до +180

±0,5 (уд)

±0,025

±0,2

Угол фазового сдвига между током и напряжением, рад

-

от 0 до 2п

±0,5 (уд)

±0,025

±0,2

Угол фазового сдвига между линейными напряжениями, ...°

-

от 0 до 360

±0,5 (уд)

±0,025

±0,2

Коэффициент мощности cosy

-

от -1 до 1

±0,5 (уд)

±0,025

±0,5

tgv

-

от -10 до +10

±1 (Уд)

±0,05

±0,2

Длительность провала (прерывания) напряжения переменного тока, с

-

от 0,02 до 60

±1 (Уд)

±0,05

±0,2

Наименование

характеристики

Номинальное

значение

Диапазон измерений и преобразований

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений

Уд, %; абсолютной А, Гц)

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд, %; абсолютной А, Гц) при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений

Пределы допускаемой приведенной к верхнему значению диапазона преобразований погрешности преобразований Ув, %

Глубина провала напряжения переменного тока, %

-

от 10 до 100

±1 (Уд)

±0,05

±0,2

Коэффициент искажения синусоидальности кривой (фазного и суммарного по трем фазам) напряжения переменного тока основной гармоники, %

-

от 0 до 50 (диапазон показаний от 0 до 100)

±5 (Уд)

±0,25

±0,2

Наименование

характеристики

Номинальное

значение

Диапазон измерений и преобразований

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений

Уд, %; абсолютной А, Гц)

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд, %; абсолютной А, Гц) при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений

Пределы допускаемой приведенной к верхнему значению диапазона преобразований погрешности преобразований Ув, %

Среднеквадратическое значение гармонической составляющей напряжения переменного тока порядка n (n=2...50) (51 гармоника метрологически не нормирована), В

-

от 0 до 0,6Иф.ном

±5 Ы

±0,25

±0,2

Наименование

характеристики

Номинальное

значение

Диапазон измерений и преобразований

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений

Ya, %; абсолютной А, Гц)

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений Ya, %; абсолютной А, Гц) при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений

Пределы допускаемой приведенной к верхнему значению диапазона преобразований погрешности преобразований Yв, %

Коэффициент искажения синусоидальности кривой (фазного и суммарного по трем фазам) напряжения переменного тока порядка n (n=2...50) (51 гармоника метрологически не нормирована), %

-

от 0 до 50 (диапазон показаний от 0 до 100)

±5 Ы

±0,25

±0,2

Наименование

характеристики

Номинальное

значение

Диапазон измерений и преобразований

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений

Уд, %; абсолютной А, Гц)

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд, %; абсолютной А, Гц) при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений

Пределы допускаемой приведенной к верхнему значению диапазона преобразований погрешности преобразований Ув, %

Коэффициент искажения синусоидальности кривой фазного и суммарного по трем фазам

интергармонической составляющей напряжения переменного тока порядка m (m= 1.49) (50 и 51 гармоники метрологически не нормированы), %

-

от 0 до 50

±5 Ы

±0,25

±0,2

Наименование

характеристики

Номинальное

значение

Диапазон измерений и преобразований

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений

Уд, %; абсолютной А, Гц)

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд, %; абсолютной А, Гц) при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений

Пределы допускаемой приведенной к верхнему значению диапазона преобразований погрешности преобразований Ув, %

Частичный

взвешенный

коэффициент

гармонических

составляющих

напряжения, %

-

от 0 до 50 (диапазон показаний от 0 до 200)

±5 Ы

±0,25

±0,2

Коэффициент искажения синусоидальности кривой фазной и суммарной по трем фазы силы переменного тока основной гармоники, %

-

от 0 до 50 (диапазон показаний от 0 до 100)

±5 Ы

±0,25

±0,2

Наименование

характеристики

Номинальное

значение

Диапазон измерений и преобразований

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений

Ya, %; абсолютной А, Гц)

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений Ya, %; абсолютной А, Гц) при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений

Пределы допускаемой приведенной к верхнему значению диапазона преобразований погрешности преобразований Yв, %

Среднеквадратическое значение гармонической составляющей силы переменного тока порядка n (n=2...50) (51 гармоника метрологически не нормирована), А

-

0т 0 Д0 0,6 1ном

±5 (Ya)

±0,25

±0,2

Наименование

характеристики

Номинальное

значение

Диапазон измерений и преобразований

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений

Уд, %; абсолютной А, Гц)

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд, %; абсолютной А, Гц) при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений

Пределы допускаемой приведенной к верхнему значению диапазона преобразований погрешности преобразований Ув, %

Коэффициент искажения синусоидальности кривой фазной и суммарной по трем фазам гармонической составляющей силы переменного тока порядка n (n=2...50) (51 гармоника метрологически не нормирована), %

-

от 0 до 50 (диапазон показаний от 0 до 100)

±5 Ы

±0,25

±0,2

Наименование

характеристики

Номинальное

значение

Диапазон измерений и преобразований

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений

Уд, %; абсолютной А, Гц)

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд, %; абсолютной А, Гц) при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений

Пределы допускаемой приведенной к верхнему значению диапазона преобразований погрешности преобразований Ув, %

Коэффициент искажения синусоидальности кривой фазной и суммарной по трем фазам

интергармонической составляющей силы переменного тока порядка m (m= 1.49) (50 и 51 гармоники метрологически не нормированы), %

-

от 0 до 50

±5 Ы

±0,25

±0,2

Частичный взвешенный коэффициент гармонических составляющих тока, %

-

от 0 до 50 (диапазон показаний от 0 до 200)

±5 Ы

±0,25

±0,2

Наименование

характеристики

Номинальное

значение

Диапазон измерений и преобразований

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений

Ya, %; абсолютной А, Гц)

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений Ya, %; абсолютной А, Гц) при отклонении температуры окружающей среды на каждый 1 °С от нормальных условий измерений в пределах рабочих условий измерений

Пределы допускаемой приведенной к верхнему значению диапазона преобразований погрешности преобразований Yв, %

Сигналы от термопреобразователей сопротивления Pt100 и Pt1000 по ГОСТ 6651-2009, переведенные в значения температуры, °С

-

от -200 до +850

±0,2 (Ya)

±0,01

±0,2

Сопротивление постоянному току, Ом

-

от 0,001 до 5000

±0,2 (Ya)

±0,01

±0,2

Таблица 43 - Основные технические характеристики измерителей модификаций ND40 и ND45

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 90 до 320

Параметры питания переменного тока:

- напряжение, В

от 85 до 240

- частота, Гц

от 40 до 400

Потребляемая мощность, ВА, не более

20

Наименование характеристики

Значение

Выходной аналоговый сигнал силы постоянного тока, мА

от 0 до 20 от 4 до 20

Тип коммуникационного протокола

Modbus TCP; Modbus RTU

Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015:

-    передней панели

-    корпуса

IP65

IP20

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность, %

от +21 до +25 от 30 до 80

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность (без конденсации), %

от -20 до +50 до 75

Габаритные размеры (высотаxширинаxтолщина), мм, не более

144x144x105

Масса, кг, не более

0,4

Средняя наработка до отказа, ч, не менее

87600

Средний срок службы, лет, не менее

10

Таблица 44 - Метрологические характеристики измерителей модификаций N

R30, NR30BAC, NR30IoT и NR30NET

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений

Уд), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Среднеквадратическое значение фазного напряжения переменного тока, В

Иф.ном = 57,7 В; Иф.ном = 110 В; Иф.ном = 230 В; Иф.ном = 400 В

0т 0,1 •Иф.ном

до 1,2 •Иф.ном

±0,2

±0,1

Среднеквадратическое значение линейного напряжения переменного тока, В

л.И .л л. л.

н. н н н оооо мм м м II ii 11 II 6 4 1 1 9090 00 0 0 В ;В В; В;

0т 0,1 •Ил.ном

д0 1,2 •Ил.ном

±0,5

±0,25

Среднеквадратическое значение силы переменного тока, А

1н0м 1 А;

1ном 5 А

0т 0,1 • 1ном

до 1,2Тном

±0,2

±0,1

Частота переменного тока, Гц

&ом= 50 Гц; Гном= 60 Гц

от 45 до 55 включ. св. 55 до 65

±0,1

±0,05

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений

Ya), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений Ya) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Электрическая мощность (фазная и суммарная по трем фазам):

- активная, Вт

P ном (Qh0M, Sh0m) Цф.номТном

0,1 •Цф.ном < U < 1,2 •Цф.ном 0,1/ном < I < 1,2 /ном -1 < cosp < 1

±0 ,5

±0,25

- реактивная, вар

0,1 •Цф.ном < U < 1,2 •Цф.ном 0,1/ном < I < 1,2 /ном -1 < sinp < 1

±1,0

±0,5

- полная, В • А

0,1 •Цф.ном < U < 1,2 •Цф.ном 0,1/ном < I < 1,2 /ном

±0,5

±0,25

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений

Уд), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Электрическая энергия: - активная, Втч

0,1-иф.ном < U < 1,2-иф.ном 0,17ном < I < 1,27ном -1 < cosp < 1

±0,2

±0,1

- реактивная, варч

-

0,1-иф.ном < U < 1,2-иф.ном

0, Г!ном < I < 1,2-!ном

-1 < cosp < 1

±1

±0,5

- полная, (ВА)ч

0,1-иф.ном < U < 1,2-иф.ном 0, Г!ном < I < 1,2 ^ном

±0,5

±0,25

Коэффициент мощности cosp

-

от -1 до 1

±1

±0,5

tgv

-

от -999,9 до +999,9

±1

±0,5

Коэффициент искажения синусоидальности кривой фазного и суммарного по трем фазам напряжения, %

-

от 0 до 50 (диапазон показаний от 0 до 100)

±5

±0,25

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений

Уд), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Коэффициент искажения синусоидальности кривой фазной и суммарной по трем фазам силы переменного тока, %

-

от 0 до 50 (диапазон показаний от 0 до 100)

±5

±0,25

Амплитуда

гармонической

составляющей

напряжения

переменного тока порядка n (n=2...50) (51 гармоника

метрологически не нормирована), %

-

от 0 до 50 (диапазон показаний от 0 до 100)

±1

±0,5

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений

Ya), %

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений Ya) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, %

Амплитуда гармонической составляющей силы переменного тока порядка n (n=2...50) (51 гармоника

метрологически не нормирована), %

-

от 0 до 50 (диапазон показаний от 0 до 100)

±1

±0,5

Таблица 45 - Основные технические характеристики измерителей модификаций NR30, NR30IoT, NR30NET и NR30BAC

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 90 до 300 от 20 до 60

Параметры питания переменного тока:

- напряжение, В

от 85 до 253 от 20 до 40

- частота, Гц

от 40 до 400

Потребляемая мощность, ВА, не более

6

Тип коммуникационного протокола

Modbus TCP

Наименование характеристики

Значение

Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015:

-    передней панели

-    корпуса

IP50

IP00

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность, %

от +21 до +25 от 40 до 60

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность (без конденсации), %

от -10 до +55 до 95

Габаритные размеры (высотахширинахтолщина), мм, не более

120x105x60

Масса, кг, не более

0,4

Средняя наработка до отказа, ч, не менее

87600

Средний срок службы, лет, не менее

10

Наименование

характеристики

Номинальное

значение

Диапазон

измерений

Пределы допускаемой основной погрешности измерений (приведенной к диапазону измерений Уд, %; абсолютной погрешности А, .°)

Пределы допускаемой дополнительной погрешности измерений (приведенной к диапазону измерений уд, %; абсолютной погрешности А, .°) при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений

Среднеквадратическое значение фазного напряжения переменного тока, В

иф.ном от 57,7 до 346,4 В

от 0,4-иф.ном до 1,2-иф.ном

±0,2 (Уд)

±0,1

Среднеквадратическое значение линейного напряжения переменного тока, В

иф.ном от 57,7 до 346,4 В

от 0,4-иф.ном до 1,2-иф.ном

±0,2 (Уд)

±0,1

Частота переменного тока, Гц

-

от 45 до 65 (диапазон показаний от 40 до 100)

±0,05 (уд)

±0,025

Угол между напряжениями генератора и сети, .°

-

от 0 до 360 от -180 до +180

±0,5 (А)

±0,25

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 90 до 300

Параметры питания переменного тока:

- напряжение, В

от 85 до 253

- частота, Гц

от 40 до 400

Потребляемая мощность, ВА, не более

6

Тип коммуникационного протокола

Modbus RTO

Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015:

- передней панели

IP65

- корпуса

IP20

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +21 до +25

- относительная влажность, %

от 30 до 80

Рабочие условия измерений:

- температура окружающего воздуха, °С

от -10 до +55

- относительная влажность (без конденсации), %

до 95

Габаритные размеры (высотахширинахтолщина), мм, не более

96x96x71

Масса, кг, не более

0,3

Средняя наработка до отказа, ч, не менее

87600

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на корпус измерителей в виде наклейки и типографским способом на титульный лист руководства или инструкции по эксплуатации.

Комплектность

Таблица 48 - Комплектность средства измерений

Наименование

Обозначение

Количество

Измеритель параметров электрической сети N

-

1 шт.

Руководство/инструкция по эксплуатации*

-

1 экз.

* В зависимости от модификации.

Сведения о методах измерений

приведены в разделах «Программирование»,

«Эксплуатация» или

«Обслуживание

измерителей» руководств или инструкций по эксплуатации.

Нормативные документы

Техническая документация изготовителя

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 05.11.2024
82743-21
Номер в ГРСИ РФ:
82743-21
Производитель / заявитель:
LUMEL S.A., Польша
Год регистрации:
2021
Cрок действия реестра:
26.08.2026
Похожие СИ
92460-24
92460-24
2024
Открытое акционерное общество "Минский механический завод имени С. И. Вавилова - управляющая компания холдинга "БелОМО" (ОАО "ММЗ имени С. И. Вавилова - управляющая компания холдинга "БелОМО"), Республика Беларусь
Срок действия реестра: 19.01.2027
93681-24
93681-24
2024
Общество с ограниченной ответственностью "Ланамедика" (ООО "Ланамедика"), г. Санкт-Петербург
Срок действия реестра: 02.11.2029
93682-24
93682-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93683-24
93683-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93684-24
93684-24
2024
Общество с ограниченной ответственностью "Диджитал Медикэл Оперейшнс" (ООО "ДМО"), г. Москва
Срок действия реестра: 02.11.2029
93685-24
93685-24
2024
Акционерное общество "Силд Эйр Каустик" (АО "Силд Эйр Каустик"), г. Волгоград
Срок действия реестра: 02.11.2029
93686-24
93686-24
2024
Shanghai Huace Navigation Technology Ltd, Китай
Срок действия реестра: 02.11.2029
93688-24
93688-24
2024
Techik Instrument (Shanghai) Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93689-24
93689-24
2024
Qinghai Measuring & Cutting Tools Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93693-24
93693-24
2024
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Омской области" (ФБУ "Омский ЦСМ"), г. Омск
Срок действия реестра: 02.11.2029
