| Номер в госреестре | 82744-21 |
| Наименование СИ | Деселерометры электронные |
| Обозначение типа СИ | ДЭ01 |
| Изготовитель | Общество с ограниченной ответственностью "АэроПлан ПРО" (ООО "АэроПлан ПРО"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 26.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Деселерометры электронные ДЭ01 (далее по тексту - деселерометры) предназначены для измерений линейного ускорения и определения коэффициента сцепления колеса транспортного средства с поверхностью в момент торможения при полной блокировке колёс.
Принцип действия деселерометра основан на измерении линейного ускорения, действующего в момент торможения транспортного средства, и пересчёте измеренного ускорения в значение коэффициента сцепления.
Конструктивно деселерометр представляет собой моноблочную конструкцию, выполненную из ударопрочного пластика, внутри которой расположены акселерометр, контроллер, термопринтер, приёмник сигналов GPS и аккумуляторная батарея.
Деселерометр оснащён сенсорной семиклавишной панелью и жидкокристаллическим дисплеем. На боковой стенке деселерометра расположены разъём для подключения зарядки аккумуляторной батареи и кнопка включения.

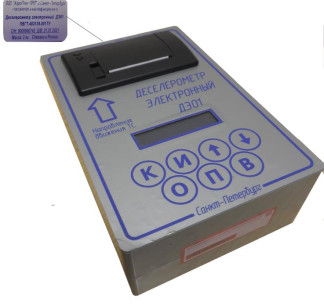

Общий вид деселерометра представлен на рисунке 1.
Для защиты от несанкционированного доступа выполнено опломбирование корпуса деселерометра. Схема пломбировки от несанкционированного доступа представлена на рисунке 1 .
Заводской номер наносится методом гравировки на шильдик, закрепленный на корпусе деселерометра, и типографским способом в паспорт.
Нанесение знака поверки на средство измерений не предусмотрено.
В деселерометрах используется встроенное программное обеспечение (далее - ПО). ПО предназначено для обработки измерительной информации, поступающей с чувствительного элемента (акселерометра), преобразования текущих значений ускорения в цифровой вид, отображения и протоколирования результата измерений.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077- 2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
| Таблица 1 - Идентификационные данные встроенного | программного обеспечения |
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | ДЭ01 |
| Номер версии (идентификационный номер) ПО | не ниже.1.0.1 |
| Цифровой идентификатор ПО (контрольная сумма) | 30 EB 9E DB CC 56 BD F8 96 C7 71 E1 08 5B 39 0D |
| Алгоритм вычисления идентификатора ПО | MD5 |
Метрологические и технические характеристики деселерометров приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений линейного ускорения ,м/с2 | от 0 до 9,8 |
| Пределы допускаемой приведённой к верхнему пределу диапазона измерений линейного ускорения погрешности, % | ±1 |
| Диапазон измерений коэффициента сцепления | от 0 до 1,0 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента сцепления | ±0,01 |
| Наименование характеристики | Значение |
| Параметры электропитания | |
| - напряжение постоянного тока, В | от 5,5 до 6,5 |
| Потребляемая мощность, В-А, не более | 25 |
| Время работы от встроенного блока питания, часов, не | 12 |
| менее | |
| Масса, кг, не более | 2,5 |
| Габаритные размеры, мм, не боле: | |
| - длина; | 140 |
| - ширина; | 220 |
| - высота | 78 |
| Условия эксплуатации: | |
| - атмосферное давление, кПа | от 70 до 107 |
| - температура в кабине ТС, °С | от -20 до +45 |
| - относительная влажность воздуха при +25°С, %, не | |
| более | 98 |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 6000 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Деселерометр электронный ДЭ01 | ДЭ01 | 1 шт. |
| Зарядное устройство | 1 шт. | |
| ЗИП в составе: - каретка для матричного принтера - рулон бумаги для матричного принтера | 1 шт. | |
| Паспорт | ПВГТ.402139.001ПС | 1 экз. |
| Руководство по эксплуатации | ПВГТ.402139.001РЭ | 1 экз. |
| Методика поверки | МП 253-001-2021 | 1 экз. на партию |
приведены в ПВГТ.402139.001ТУ «Деселерометр электронный ДЭ01 Технические условия», Раздел 2.3 «Использование изделия».
ПВГТ.402139.001ТУ «Деселерометр электронный ДЭ01 Технические условия»
