| Номер в госреестре | 82746-21 |
| Наименование СИ | Весы автомобильные неавтоматического действия |
| Обозначение типа СИ | ВС |
| Изготовитель | Общество с ограниченной ответственностью "Весовые системы" (ООО "Весовые системы"), г. Красноярск |
| Год регистрации | 2021 |
| Срок свидетельства | 26.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автомобильные неавтоматического действия ВС предназначены для измерения массы автотранспортных средств при статическом взвешивании.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), состоящего из весовых платформ (от 1 до 4 шт.), и прибора весоизмерительного или терминала (далее -индикатор), эксплуатируемого в отапливаемом помещении весовой. Весовая платформа представляет собой металлическую раму с настилом. Весовые платформы могут отличаться размерами, способом установки (на поверхности или в приямок).
Принцип действия весов основан на преобразовании деформаций упругих элементов весоизмерительных тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в аналоговый или цифровой сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков обрабатываются при помощи индикатора и результат взвешивания в единицах массы отображается на дисплее индикатора. Информация может передаваться в программно-технический комплекс (далее - ПТК) на базе персонального компьютера для детальной обработки измерений, хранения информации в базах данных и формирования отчетных форм.
В весах применяются следующие модули типов:
- датчики весоизмерительные тензорезисторные:
-WBK (регистрационный №56685-14);
- WBK-D (регистрационный №54471-13);
- Single shear beam, Dual shear beam, S beam, Column (регистрационный №55371-19) семейства Column серии HM14C, HM14H1;
- индикаторы:
- приборы весоизмерительные CI, BI, NT и PDI (регистрационный №50968-12) модели CI-200A;
- терминалы весоизмерительные CI, NT (регистрационный №54472-13) модели CI-200D. Весы имеют следующие обозначения:
ВС [1] - [2], где:
ВС - обозначение типа весов;
[1] - значение максимальной нагрузки, т
для одноинтервальных весов Мах; для двухинтервальных весов Max1/Max2;
[2] -длина весов L, м.

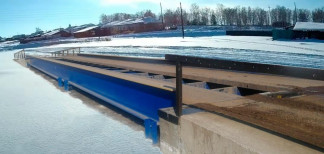

Общий вид весов представлен на рисунке 1 .
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой на задней панели корпуса индикатора, предотвращающей доступ к переключателю входа в режим юстировки. ПО не может быть модифицировано без нарушения защитной пломбы.
Общий вид и схема пломбировки индикаторов С1-200А (CI-200D) от несанкционированного доступа приведена на рисунке 2.
Знак поверки наносится на защитную пломбу.
r J J Место нанесения
знака поверки
С1-200А (CI-200D)
Рисунок 2 - Общий вид и схема пломбировки индикаторов Общий вид маркировочной таблички приведен на рисунке 3.
ООО «Весовые системы»
| Весы ВС No | |
| Мах | [в= КГ U 220Вх50Гц |
| Min | |
| t“Сдиапазон зо ^о | РФ |
ТУ 28.29.31-001-35118092-2020 ГОД ВЫПуСКО 202...
т
Класс точности: (Ш)
8(391)240-29-21,232-02-46
www.krasvesprom.ru
Рисунок 3 - Общий вид маркировочной таблички
Надписи, знаки и изображения на табличке выполнены методом лазерной гравировки, обеспечивающим четкость и сохранность маркировки в течение всего срока службы весов.
Программное обеспечение (далее ПО) индикаторов CI-200A (CI-200D) является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении индикатора.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | CI-200 series firmware | CI-200D series firmware |
| Номер версии (идентификационный номер) ПО | 1.20; 1.21; 1.22 | 2.02, 2.03, 2.04, 2.05, 2.06 |
| Цифровой идентификатор ПО | отсутствует, исполняемый код недоступен | |
| Уровень защищённости встроенного Г | О индикаторов соответствует высокому уровню по | |
Р 50.2.077-2014.
Класс точности по ГОСТ OIML R 76-1-2011 ..............................................средний (III)
Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), числа поверочных интервалов (n), интервалы нагрузок и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2, для двухинтервальных весов приведены в таблице 3.
Таблица 2- Метрологические характеристики весов
| Модифи кация | Min, т | Max, т | г к 43 II е | Для нагрузки m, т | mpe, кг | n |
| ВС-30 | 0,2 | 30 | 10 | от 0,2 до 5 вкл. св. 5 до 20 вкл. св. 20 до 30 вкл | ±5 ±10 ±15 | 3000 |
| ВС-40 | 0,4 | 40 | 20 | от 0,4 до 10 вкл. св. 10 до 40 вкл. | ±10 ±20 | 2000 |
| ВС-60 | 0,4 | 60 | 20 | от 0,4 до 10вкл. св. 10 до 40 вкл. св. 40 до 60 вкл. | ±10 ±20 ±30 | 3000 |
| ВС-80 | 1,0 | 80 | 50 | от 1 до 25 вкл. св. 25 до 80 вкл. | ±25 ±50 | 1600 |
Таблица 3 - М
етрологические характеристики двухинтервальных весов
| Модифи кация | Mini, т | Maxi, т | г к 43 II | Для нагрузок m, т | mpe, кг | ni |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ВС-15/30 | 0,1 | 15 | 5 | от 0,1 до 2,5 вкл. св. 2,5 до 10 вкл. св. 10 до 15 вкл. | ± 2,5 ± 5,0 ± 7,5 | 3000 |
| 15 | 30 | 10 | св. 15 до 20 вкл. св. 20 до 30 вкл. | ± 10 ± 15 | 3000 | |
| ВС-20/40 | 0,2 | 20 | 10 | от 0,2 до 5 вкл. св. 5 до 20 вкл. | ± 5 ± 10 | 2000 |
| 20 | 40 | 20 | св. 20 до 40 вкл. | ± 20 | 2000 | |
| ВС-30/60 | 0,2 | 30/60 | 10 | от 0,2 до 5 вкл. св. 5 до 20 вкл. св. 20 до 30 вкл. | ± 5 ± 10 ± 15 | 3000 |
| 30 | 60 | 20 | св. 30 до 40 вкл. св. 40 до 60 вкл. | ± 20 ± 30 | 3000 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ВС-40/80 | 0,4 | 40 | 20 | от 0,4 до 10 вкл. св. 10 до 40 вкл. | ± 10 ± 20 | 2000 |
| 40 | 80 | 50 | св. 40 до 80 вкл. | ± 50 | 1600 |
Пределы допускаемой абсолютной погрешности в эксплуатации равны удвоенному значению пределов допускаемой абсолютной погрешности при первичной поверке.
Таблица 4 - Технические характеристики весов
| Наименование характеристики | Значение |
| Предельные значения температур (°С) | |
| для ГПУ весов с датчиками: | |
| WBK (С3) | от -40 до +50 |
| WBK-D | от -40 до +40 |
| HM14C, HM14H1 | от -30 до +40 |
| Диапазон температуры для индикаторов, °С | от -10 до +40 |
| Диапазон температуры для ПТК, °С | от +10 до +40 |
| Диапазон устройства выборки массы тары | от 0 до 100% Max |
| Габаритные размеры платформы ГПУ, м, не более: | |
| - высота | от 0,24 до 1,0 |
| - ширина | от 1,6 до 6,0 |
| - длина | от 4,0 до 24,2 |
| Количество весовых платформ, шт. | от 1 до 4 |
| Количество весоизмерительных датчиков, шт. | от 4 до 12 |
| Масса ГПУ, т, не более | 18 |
| Потребляемая мощность, ВА, не более | 20 |
| Параметры электропитания весов: | |
| - напряжение переменного тока, В | от 187 до 242 |
| - частота, Гц | от 49 до 51 |
| Вероятность безотказной работы за 2000 ч, не менее | 0,95 |
| Срок службы, лет, не менее | 10 |
наносится методом лазерной гравировки на маркировочную табличку, закрепленную на металлоконструкции ГПУ, и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы в сборе | ВС | 1 комплект |
| Руководство по эксплуатации весов, совмещенное с паспортом | 35118092.001 РЭ | 1 экз. |
| Руководство по эксплуатации на индикатор | 1 экз. |
приведены в эксплуатационном документе «Весы автомобильные неавтоматического действия ВС. Руководство по эксплуатации. 35118092.001 РЭ», раздел 7 «Порядок работы».
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания
Государственная поверочная схема для средств измерения массы (Приказ Росстандарта №2818 от 29.12.2018 г.)
ТУ 28.29.31-001-35118092-2020 Весы автомобильные неавтоматического действия ВС. Технические условия
| Зарегистрировано поверок | 53 |
| Поверителей | 2 |
| Актуальность данных | 26.11.2024 |
