| Номер в госреестре | 82747-21 |
| Наименование СИ | Автоцистерна |
| Обозначение типа СИ | 5675K6 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто"), Челябинская обл., г. Миасс |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоцистерна 5675K6 (далее по тексту - АЦ) предназначена для измерений объема, а также для транспортирования и временного хранения нефтепродуктов и неагрессивных жидкостей.
Принцип действия АЦ основан на ее заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
АЦ состоит из стальной сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленную на шасси. АЦ являются транспортной мерой вместимости (далее по тексту - ТМ). Для гашения гидравлических ударов во время движения, внутри АЦ установлены волнорезы. К верхней части корпуса АЦ приварена заливная горловина с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня; заливной люк, дыхательный клапан, донный клапан, кран шаровой, рукава напорно-всасывающие.
На боковых сторонах и сзади АЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
К АЦ данного типа относятся АЦ зав. № K895675K6K0BJ6248.

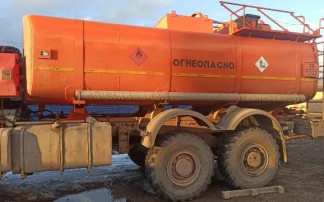

Общий вид АЦ представлен на рисунке 1.
Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Заводской номер, обеспечивающий идентификацию АЦ, нанесен на маркировочную табличку ударным способом и в формуляр и паспорт транспортного средства типографским способом.
Место нанесения знака поверки
Указатель уровня налива
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Заводской номер | K895675K6K0BJ6248 |
| Номинальная вместимость, м3 | 18,0 |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Заводской номер | K895675K6K0BJ6248 |
| Снаряженная масса, кг, не более | 14210 |
| Температура окружающей среды при эксплуатации, °С | от -45 до +40 |
наносится на маркировочную табличку ударным способом или в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Автоцистерна | 5675K6 | 1 шт. |
| Запасные части, инструменты и принадлежности | — | 1 комплект |
| Формуляр | — | 1 экз. |
| Паспорт транспортного средства | — | 1 экз. |
приведены в разделе 2 формуляра.
Нормативные документы, устанавливающие требования к автоцистерне 5675K6
Приказ Росстандарта от 07 февраля 2018 г. № 256 об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкостив потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
