Трансформаторы тока ELK-CT0 L, 82752-21

Назначение

Трансформаторы тока ELK-CT0 L (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока сконструированы специально для установки в КРУЭ и не являются обособленным конструктивным узлом. Соединение с соседними модулями происходит при помощи штепсельных контактов. В качестве первичных обмоток используются токопроводы КРУЭ. Вторичные обмотки расположены на ферромагнитных кольцевидных сердечниках, смонтированных на цилиндрических основаниях. Выводы вторичных обмоток присоединены к контактам, смонтированным на клеммной колодке, которая помещена в металлический заземленный корпус. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа к клеммам. Высоковольтная изоляция внутри трансформатора тока обеспечивается за счет заполнения элегазом под давлением. Рабочее давление контролируется датчиком плотности элегаза. В случае повышения давления свыше допустимых значений предусмотрен предохранительный клапан с разрывной мембраной.

К трансформаторам тока данного типа относятся трансформаторы тока ELK-CT0 L зав. № 2008.2728.11/1, 2008.2728.11/2, 2008.2728.11/3.

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.

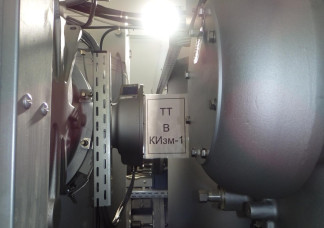

Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера

Пломбирование трансформаторов тока не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.

Комплектность

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока

Нормативные документы

Техническая документация изготовителя
