| Номер в госреестре | 82753-21 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НОМ-10-66У2 |
| Изготовитель | Трансформаторный завод, Таджикистан |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НОМ-10-66У2 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения состоят из магнитопровода и двух обмоток, которые помещаются в бак, заполненный маслом. Магнитопровод — однофазный, броневого типа. Обмотки слоевые, намотанные на цилиндр из электрокартона одна на другую. Первичная обмотка состоит из двух катушек, соединенных последовательно, и имеет два электростатистических экрана для защиты от перенапряжений. На крышке смонтированы вводы первичной и вторичной обмоток, размещена пробка для доливки трансформаторного масла.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НОМ-10-66У2 зав. № 1841, 1914.

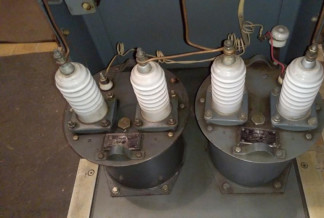

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Нанесение знака поверки на трансформаторы напряжения не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 1841, 1914 | |
| Номинальное напряжение первичной обмотки И1ном, кВ | 10 |
| Номинальное напряжение вторичной обмотки И2ном, В | 100 |
| Номинальная частота йюм, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 75 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | Н0М-10-66У2 | 1 шт. |
| Паспорт | НОМ-10-66У2 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Техническая документация изготовителя
