| Номер в госреестре | 82756-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | TPU |
| Изготовитель | "ABB s.r.o.", Чехия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока TPU (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока однофазные, по принципу конструкции - опорные, с литой изоляцией. Трансформаторы тока установлены в комплектные распределительные устройства (КРУ).
Трансформаторы тока содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который обеспечивает основную изоляцию и формирует корпус трансформатора. Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформатора на узкой боковой стенке. Крышка, закрывающая зажимы, пломбируется для исключения несанкционированного доступа. На корпусе размещена табличка с указанием заводских номеров и технических данных.
Трансформаторы тока выпущены в следующих модификациях TPU 70.63, TPU 73.63, которые отличаются друг от друга значениями номинального первичного тока.
К трансформаторам тока данного типа относятся трансформаторы тока модификации TPU 70.63 зав. № 1VLT5109039510, 1VLT5109039509, 1VLT5109039507, 1VLT5109039508, 1VLT5109039512, 1VLT5109039511 и модификации TPU 73.63 зав. № 1VLT5109039500, 1VLT5109039503, 1VLT5109039501, 1VLT5109039502, 1VLT5109039498, 1VLT5109039499.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен на табличку в месте, указанном на рисунке 1.

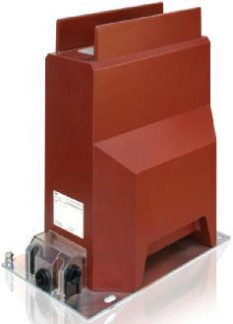

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики TPU 70.63
| Наименование характеристики | Значение |
| Заводской номер | 1VLT5109039510, 1VLT5109039509, 1VLT5109039507, 1VLT5109039508, 1VLT5109039512, 1VLT5109039511 |
| Номинальное напряжение, кВ | 35 |
| Номинальный первичный ток Ьном, А | 600 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота йюм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 20 |
Таблица 2 - Метрологические характеристики TPU 73.63
| Наименование характеристики | Значение |
| Заводской номер | 1VLT5109039500, 1VLT5109039503, 1VLT5109039501, 1VLT5109039502, 1VLT5109039498, 1VLT5109039499 |
| Номинальное напряжение, кВ | 35 |
| Номинальный первичный ток Ьном, А | 1000 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота йюм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 20 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -25 до +50 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 4 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | TPU 70.63 (TPU 73.63) | 1 шт. |
| Паспорт | TPU 70.63 (TPU 73.63) | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока
Техническая документация изготовителя
