| Номер в госреестре | 82762-21 |
| Наименование СИ | Машины испытательные универсальные электромеханические |
| Обозначение типа СИ | MTS Criterion 40 |
| Изготовитель | "MTS Systems (China) Co., Ltd.", Китай |
| Год регистрации | 2021 |
| Срок свидетельства | 26.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные универсальные электромеханические MTS Criterion 40 (далее по тексту - машины) предназначены для измерений силы, продольного и поперечного удлинения образца(ов) при испытаниях материалов на растяжение, сжатие и изгиб.
Принцип действия машин заключается в измерении силы (нагрузки), приложенной к испытуемому образцу, деформирования образца и перемещения подвижной траверсы при испытаниях материалов на растяжение, сжатие и изгиб.
Машины конструктивно состоят из силовой рамы, силового привода, подвижной траверсы, датчиков силы (количество в зависимости от количества зон испытаний), датчиков продольного и поперечного удлинения, захватов для крепления образцов, электронного блока управления, ручного пульта управления.
В зависимости от модификации, машины могут иметь от одной до пяти зон испытаний, располагающихся между подвижной траверсой и основанием, или две независимых зоны испытаний, располагающихся сверху и снизу подвижной траверсы.
Электродвигатель силового привода через шарико-винтовые пары перемещает подвижную траверсу по направляющим колоннам, обеспечивая приложение нагрузки и деформирование испытуемого образца.
Машина имеет четыре измерительных канала: канал измерений силы (нагрузки), канал измерений перемещения траверсы и каналы измерений продольного и поперечного удлинения образца. За канал измерений силы (нагрузки) отвечает датчик силы, являющийся датчиком двунаправленного действия и работает как на сжатие, так и на растяжение. Канал измерений перемещения траверсы реализуется энкодером, установленным на валу двигателя. Импульсы, полученные с энкодера, через блок управления преобразуются в перемещение. Каналы измерений продольного и поперечного удлинения реализованы преобразователями постоянного тока, встроенными в электронный блок управления. Сигнал, полученный с преобразователя постоянного тока, через блок управления преобразуются в удлинение. К каналам измерений продольного и поперечного удлинения можно подключить различные виды датчиков удлинения: контактные и бесконтактные, поперечного и продольного действия.
Сигналы от датчиков силы, перемещения, продольного и поперечного удлинения поступают в электронный блок управления. Электронный блок управления измеряет и регистрирует выходные электрические аналоговые сигналы датчиков, обрабатывает, хранит и анализирует полученную информацию, отображает значения силы, перемещения, продольного и поперечного удлинения, формирует сигналы управления. Управление работой машины, обработка, анализ и отображение результатов измерений осуществляется программным обеспечением (ПО), установленным на персональный компьютер (ПК).
Машины имеют возможность установки дополнительного оборудования для испытаний образцов в различных средах и температурных условиях (термо-, крио-, клим- и баро-камер).
Машины выпускаются в сорока двух модификациях. Модификации C41.103 и C42.503 имеют одну направляющую колонну, остальные модификации имеют две направляющие колонны. Машины отличаются диапазонами измерений силы (нагрузки), размерами и количеством рабочих зон, массой и габаритными размерами.
Машины имеют обозначение Схх.ххх (W) (E) (Y), где:
Схх.ххх - модификация машины;
W - увеличенная по ширине рабочая зона;
E - увеличенная по высоте рабочая зона машины;
Y - используемый контроллер:
наличие буквы - контроллер модели ICE; отсутствие буквы - контроллер модели InsightPlus.

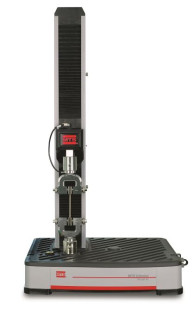

Рисунок 1 - Общий вид машины испытатель- Рисунок 2 - Общий вид машины испытательной универсальной электромеханической MTS ной универсальной электромеханической MTS Criterion 40 с одной направляющей колонной Criterion 40 с двумя направляющими колоннами
MTS
Loau
Наименование модификации машины указано на заводской табличке, расположенной на задней части основания машины.
Наименование модификации датчиков продольного и поперечного удлинения (при наличии) нанесено на корпус датчика. Идентификация диапазона датчиков осуществляется через ПО. Для этого необходимо запустить ПО выбрав в панели Пуск или на рабочем столе соответствующий ярлык. Открыть вкладку Контроллер, Устройства TEDS. В открывшемся окне выбрать нужный датчик продольного или поперечного удлинения и перейти в его характеристики, нажав по нему левой кнопкой мыши. В открывшемся окне будет отображаться верхний или верхние (для датчиков, работающих в режимах «растяжения» и «сжатия») пределы измерений.
Пломбирование машин испытательных универсальных электромеханических MTS Criterion 40 не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение предназначено для управления работой машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение устанавливается на компьютер с установочного диска. Разработчиком произведено разделение программного обеспечения на метрологически значимую и незначимую части.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 -
2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TW Elite TW Essential TW Express |
| Номер версии ПО | 3.0.1 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Модифи кация | Диапазон измерений силы (нагрузки) на сжатие, кН | Диапазон измерений силы (нагрузки) на растяжение, кН | Диапазон измерений перемещений траверсы без нагрузки и без установленных захватов, мм |
| С41.103 C41.103Y | от 0,005000 до 1,000000 от 0,002500 до 0,500000 от 0,001250 до 0,250000 от 0,000500 до 0,100000 от 0,000250 до 0,050000 от 0,000125 до 0,025000 от 0,000050 до 0,010000 | от 0,005000 до 1,000000 от 0,002500 до 0,500000 от 0,001250 до 0,250000 от 0,000500 до 0,100000 от 0,000250 до 0,050000 от 0,000125 до 0,025000 от 0,000050 до 0,010000 | от 0 до 900 |
| С42.503 C42.503Y | от 0,025000 до 5,000000 от 0,010000 до 2,000000 от 0,005000 до 1,000000 от 0,002500 до 0,500000 от 0,001250 до 0,250000 от 0,000500 до 0,100000 от 0,000250 до 0,050000 от 0,000125 до 0,025000 от 0,000050 до 0,010000 | от 0,025000 до 5,000000 от 0,010000 до 2,000000 от 0,005000 до 1,000000 от 0,002500 до 0,500000 от 0,001250 до 0,250000 от 0,000500 до 0,100000 от 0,000250 до 0,050000 от 0,000125 до 0,025000 от 0,000050 до 0,010000 | от 0 до 650 |
| С42.503Е C42.503EY | от 0 до 950 | ||
| С43.104 C43.104Y С44.104 C44.104Y | от 0,05000 до 10,0000 от 0,02500 до 5,00000 от 0,01250 до 2,50000 от 0,01000 до 2,00000 от 0,00500 до 1,00000 от 0,00250 до 0,50000 от 0,00125 до 0,25000 от 0,00050 до 0,10000 | от 0,05000 до 10,0000 от 0,02500 до 5,00000 от 0,01250 до 2,50000 от 0,01000 до 2,00000 от 0,00500 до 1,00000 от 0,00250 до 0,50000 от 0,00125 до 0,25000 от 0,00050 до 0,10000 | от 0 до 1000 |
| С43.104Е C43.104EY C44.104E C44.104EY | от 0 до 1300 | ||
| С43.304 C43.304Y С44.304 C44.304Y | от 0,15000 до 30,00000 от 0,10000 до 20,00000 от 0,05000 до 10,0000 от 0,02500 до 5,00000 от 0,01250 до 2,50000 от 0,01000 до 2,00000 от 0,00500 до 1,00000 от 0,00250 до 0,50000 от 0,00125 до 0,25000 от 0,00050 до 0,10000 | от 0,15000 до 30,00000 от 0,10000 до 20,00000 от 0,05000 до 10,0000 от 0,02500 до 5,00000 от 0,01250 до 2,50000 от 0,01000 до 2,00000 от 0,00500 до 1,00000 от 0,00250 до 0,50000 от 0,00125 до 0,25000 от 0,00050 до 0,10000 | от 0 до 1000 |
| C43.304E C43.304EY C44.304E C44.304EY | от 0 до 1300 | ||
| С43.504 C43.504Y | от 0,25000 до 50,00000 от 0,15000 до 30,00000 от 0,10000 до 20,00000 от 0,05000 до 10,0000 от 0,02500 до 5,00000 от 0,01250 до 2,50000 от 0,01000 до 2,00000 от 0,00500 до 1,00000 от 0,00250 до 0,50000 от 0,00125 до 0,25000 от 0,00050 до 0,10000 | от 0,25000 до 50,00000 от 0,15000 до 30,00000 от 0,10000 до 20,00000 от 0,05000 до 10,0000 от 0,02500 до 5,00000 от 0,01250 до 2,50000 от 0,01000 до 2,00000 от 0,00500 до 1,00000 от 0,00250 до 0,50000 от 0,00125 до 0,25000 от 0,00050 до 0,10000 | от 0 до 1000 |
| C43.504E C43.504EY | от 0 до 1300 |
| Продолжение таблицы 2 | |||
| Модифи кация | Диапазон измерений силы (нагрузки) на сжатие, кН | Диапазон измерений силы (нагрузки) на растяжение, кН | Диапазон измерений перемещений траверсы без нагрузки, мм |
| С45.504 C45.504Y | от 0,25000 до 50,00000 от 0,15000 до 30,00000 от 0,10000 до 20,00000 от 0,05000 до 10,0000 от 0,02500 до 5,00000 от 0,01250 до 2,50000 от 0,01000 до 2,00000 от 0,00500 до 1,00000 | от 0,25000 до 50,00000 от 0,15000 до 30,00000 от 0,10000 до 20,00000 от 0,05000 до 10,0000 от 0,02500 до 5,00000 от 0,01250 до 2,50000 от 0,01000 до 2,00000 от 0,00500 до 1,00000 | от 0 до 1000 |
| C45.504E C45.504EY C45.504W C45.504WY | от 0 до 1300 | ||
| С45.105 C45.105Y | от 0,5000 до 100,0000 от 0,2500 до 50,0000 от 0,1500 до 30,0000 от 0,1000 до 20,0000 от 0,0500 до 10,000 от 0,0250 до 5,0000 от 0,0125 до 2,5000 от 0,0100 до 2,0000 от 0,0050 до 1,0000 | от 0,5000 до 100,0000 от 0,2500 до 50,0000 от 0,1500 до 30,0000 от 0,1000 до 20,0000 от 0,0500 до 10,000 от 0,0250 до 5,0000 от 0,0125 до 2,5000 от 0,0100 до 2,0000 от 0,0050 до 1,0000 | от 0 до 1000 |
| C45.105E C45.105EY | от 0 до 1300 | ||
| С45.305 C45.305Y | от 1,50 до 300,00 от 1,00 до 200,00 от 0,75 до 150,00 | от 1,50 до 300,00 от 1,00 до 200,00 от 0,75 до 150,00 | от 0 до 1100 |
| C45.305E C45.305EY | от 0 до 1400 | ||
| С45.605 C45.605Y | от 3,0 до 600,0 от 2,5 до 500,0 | от 3,0 до 600,0 от 2,5 до 500,0 | от 0 до 1750 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений продольного удлинения, мм* - режим «Растяжения» - режим «Сжатия» | от 0 до 850 от 0 до 5 |
| Диапазон измерений поперечного удлинения, мм** - режим «Сжатия» | от 0 до 6,25 |
| Предел допускаемой относительной погрешности измерений силы (нагрузки), % - в диапазоне измерений от 0,5 % до 1,0 % включ. от НИИ первичного преобразователя - в диапазоне измерений св. 1,0 % до НИИ включ. первичного преобразователя | ±1 ,0 ±0 ,5 |
| Предел допускаемой абсолютной погрешности измерений перемещения траверсы без нагрузки в диапазоне от 0 до 5 мм включ. без нагрузки, мкм | ±50 |
| Предел допускаемой относительной погрешности измерений перемещения траверсы в диапазоне св. 5 мм до НИИ включ. без нагрузки, % | ±1 |
| Предел допускаемой абсолютной погрешности измерений продольного удлинения в диапазоне измерений от 0 до 0,3 мм включ., мкм | ±1,5 |
| Предел допускаемой относительной погрешности измерений продольного удлинения в диапазоне измерений св. 0,3 мм до НИИ включ. первичного преобразователя, % | ±0,5 |
| Наименование характеристики | Значение |
| Предел допускаемой абсолютной погрешности измерений поперечного удлинения в диапазоне измерений от 0 до 0,3 мм включ., мкм | ±1,5 |
| Предел допускаемой относительной погрешности измерений поперечного удлинения в диапазоне измерений св. 0,3 мм до НИИ включ. первичного преобразователя, % | ±0,5 |
| Примечание: * - указано максимально возможное значение продольного удлинения. ** - указано максимально возможное значение поперечного удлинения | |
Таблица 4 - Основные технические характеристики
| Модификация | Высота рабочего пространства базовой модификации без захватов, мм, не более | Высота, мм, не более | Ширина, мм, не более | Глубина, мм, не более | Масса базовой модификации, кг, не более | Диапазон задания скорости перемещения траверсы без нагрузки, мм/мин |
| С41.103 | 1100 | 1520 | 560 | 530 | 60 | от 0,005 до 3000,000 |
| C41.103Y | ||||||
| С42.503 | 820 | 1332 | 704 | 636 | 112 | от 0,005 до 2000,000 |
| C42.503Y | ||||||
| С42.503Е | 1120 | 1632 | 704 | 636 | 125 | |
| C42.503EY | ||||||
| С43.104 | 1200 | 1616 | 794 | 757 | 175 | |
| C43.104Y | ||||||
| С43.104Е | 1500 | 1916 | 794 | 757 | 190 | |
| C43.104EY | ||||||
| С43.304 | 1200 | 1752 | 826 | 768 | 305 | от 0,005 до 1020,000 |
| C43.304Y | ||||||
| С43.304Е | 1500 | 2052 | 826 | 768 | 325 | |
| C43.304EY | ||||||
| С43.504 | 1200 | 1752 | 826 | 768 | 305 | от 0,005 до 750,000 |
| C43.504Y | ||||||
| С43.504Е | 1500 | 2052 | 826 | 768 | 325 | |
| C43.504EY | ||||||
| С44.104 | 1190 | 1951 | 861 | 689 | 367 | от 0,005 до 2000,000 |
| C44.104Y | ||||||
| С44.104Е | 1490 | 2251 | 861 | 689 | 383 | |
| C44.104EY | ||||||
| С44.304 | 1190 | 1951 | 861 | 689 | 395 | от 0,005 до 1020,000 |
| C44.304Y | ||||||
| С44.304Е | 1490 | 2251 | 861 | 689 | 410 | |
| C44.304EY | ||||||
| С45.504 | 1220 | 2269 | 1315 | 957 | 1195 | от 0,005 до 750,000 |
| C45.504Y | ||||||
| С45.504Е | 1520 | 2569 | 1315 | 957 | 1265 | |
| C45.504EY | ||||||
| C45.504W | 1520 | 2569 | 1710 | 957 | 1700 | |
| C45.504WY |
| Модификация | Высота рабочего пространства базовой модификации без захватов, мм, не более | Высота, мм, не более | Ширина, мм, не более | Глубина, мм, не более | Масса базовой модификации, кг, не более | Диапазон задания скорости перемещения траверсы без нагрузки, мм/мин |
| С45.105 | 1220 | 2269 | 1315 | 957 | 1195 | от 0,005 до 750,000 |
| C45.105Y | ||||||
| С45.105Е | 1520 | 2569 | 1315 | 957 | 1265 | |
| C45.105EY | ||||||
| С45.305 | 1540 | 2535 | 1362 | 1100 | 1605 | |
| C45.305Y | ||||||
| C45.305E | 1840 | 2835 | 1362 | 1100 | 1695 | |
| C45.305EY | ||||||
| C45.605 | 2000 | 3490 | 1660 | 1272 | 3500 | от 0,005 до 254,000 |
| C45.605Y |
Таблица 5 - Основные технические характеристики
| Модификация | Параметры электрического питания | Потребляемая мощность, Вт | Условия эксплуатации | ||
| Напряжение переменного тока, В | Частота переменного тока, Гц | Температура окружающей среды, °С | Относительная влажность воздуха, % | ||
| С41.103 C41.103Y С42.503 C42.503Y С42.503Е C42.503EY | 220 | 50 | 1000 | от 15 до 35 | от 5 до 85 |
| С43.104 C43.104Y С43.104Е C43.104EY | 220 | 50 | 2000 | от +15 до +35 | от 5 до 85 |
| С43.304 C43.304Y С43.304Е C43.304EY С43.504 C43.504Y С43.504Е C43.504EY | 2400 | ||||
| С44.104 C44.104Y С44.104Е C44.104EY | 2000 | ||||
| С44.304 C44.304Y С44.304Е C44.304EY | 2400 | ||||
| Модификация | Параметры электрического питания | Потребляемая мощность, Вт | Условия эксплуатации | ||
| Напряжение переменного тока, В | Частота переменного тока, Гц | Температура окружающей среды, °С | Относительная влажность воздуха, % | ||
| С45.504 С45.504Y С45.504Е С45.504EY С45.504W С45.504WY | 220 | 50 | 2400 | от +15 до +35 | от 5 до 85 |
| С45.105 С45.105Y С45.105Е С45.105EY | 4400 | ||||
| С45.305 С45.305Y С45.305Е С45.305EY | 380 | 9000 | |||
| C45.605 C45.605Y | 5200 | ||||
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина испытательная универсальная электромеханическая MTS Criterion 40 в составе: - силовая рама в сборе; - датчик силы | 1 шт. | |
| Программное обеспечение | 1 шт. | |
| Дополнительный датчик силы (по заказу) | 1 шт. | |
| Датчик продольного или поперечного удлинения (по заказу) | 1 шт. | |
| Персональный компьютер или ноутбук (по заказу) | 1 шт. | |
| Руководство по эксплуатации | MTS.C40.РЭ «Руководство по эксплуатации. Машины испытательные универсальные электромеханические MTS Criterion 40» | 1 экз. |
| Методика поверки | МП ТИнТ 250-2020 «ГСИ. Машины испытательные универсальные электромеханические MTS Criterion 40. Методика поверки» | 1 экз. |
приведены в разделах 6 и 8 Руководства по эксплуатации.
Государственная поверочная схема для средств измерений силы, утверждённая приказом Росстандарта от 22 октября 2019 г. №2498;
Техническая документация «MTS Systems (China) Co., Ltd.», КНР.
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
