| Номер в госреестре | 82763-21 |
| Наименование СИ | Комплекты мер КСВН волноводные поверочные |
| Обозначение типа СИ | МП-12, МП-06, МП-04, МП-03, МП-02 |
| Изготовитель | Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика"), г. Зеленоград |
| Год регистрации | 2021 |
| Срок свидетельства | 26.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер КСВН волноводные поверочные МП-12, МП-06, МП-04, МП-03, МП-02 (далее - комплекты мер МП-12, МП-06, МП-04, МП-03, МП-02) предназначены для настройки, калибровки и поверки измерителей КСВН, для контроля КСВН волноводных проходных устройств различного типа в волноводном СВЧ тракте в диапазонах частот от 17,44 до 25,95 ГГц, от 37,5 до 53,57 ГГц, от 53,57 до 78,33 ГГц, от 78,33 до118,1 ГГц, от 118,1 до 170,0 ГГц.
Принцип действия волноводных мер основан на отражении определенной части энергии падающей волны и поглощении остальной ее части, в результате этого в волноводном тракте создается стоячая волна с фиксированным значением КСВН, определяемым номинальным значением меры.
Подвижные меры имеют механизм перемещения, регулирующий положение отражающего элемента внутри отрезка волновода, что позволяет учесть остаточное рассогласование поглотителя. Механизм перемещения выполнен в виде микрометрического винта и имеет шкалу, отградуированную в миллиметрах и их сотых долях.
Комплект МП-02 состоит из подвижных волноводных мер (нагрузок) - НРП-9, НРП-10, НРП-11, НСП-18, НРП-24, НРП-23, НКП-20. Каждая мера выполнена в виде отрезка прямоугольного волновода сечением 1,6*0,8 мм, имеющего стандартный круглый фланец для подключения к тракту.
Комплект МП-03 состоит из подвижных волноводных мер (нагрузок) - НРП-12, НРП-13, НРП-14, НСП-19, НКП-18, НРП-26, НРП-25. Каждая мера выполнена в виде отрезка прямоугольного волновода сечением 2,4*1,2 мм, имеющего стандартный прямоугольный фланец для подключения к тракту.
Комплект МП-04 состоит из подвижных волноводных мер (нагрузок) - НРП-21, НРП-22, НСП-22, НРП-20, НКП-21. Каждая мера выполнена в виде отрезка прямоугольного волновода сечением 3,6*1,8 мм, имеющего стандартный прямоугольный фланец для подключения к тракту.
Комплект МП-06 состоит из подвижных волноводных мер (нагрузок) - НРП-28, НРП-29, НСП-23, НРП-27, НКП-22. Каждая мера выполнена в виде отрезка прямоугольного волновода сечением 5,2x2,6 мм, имеющего стандартный прямоугольный фланец для подключения к тракту.
Комплект МП-12 состоит из подвижных - НРП-6, НРП-7, НРП-8, НСП-21, НКП-19 и неподвижных - НСН-24, НСН-23 волноводных мер (нагрузок), аттестованных по КСВН с высокой точностью. Каждая мера выполнена в виде отрезка прямоугольного волновода сечением 11x5,5 мм, имеющего стандартный прямоугольный фланец для подключения к тракту.

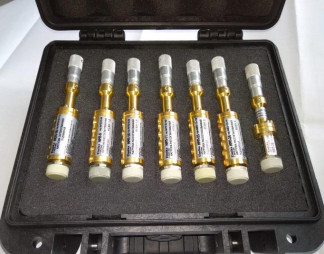

Общий вид мер комплектов мер МП-02, МП-03, МП-04, МП-06, МП-12 приведен на рисунках 1, 3, 5, 7, 9 соответственно.
Места пломбирования волноводных мер от несанкционированного доступа приведены на рисунках 2, 4, 6, 8, 10.
1 - место наклейки этикетки и нанесения знака утверждения типа
2 - место пломбирования
Рисунок 2 - Места наклейки фирменной этикетки и пломбирования волноводных мер из комплекта МП-02 от несанкционированного доступа
1 - место наклейки этикетки и нанесения знака утверждения типа
2 - место пломбирования
1 - место наклейки этикетки и нанесения знака утверждения типа
2 - место пломбирования
%
'-ж-
S
N
НСН-23 НСН-24
1 - место наклейки этикетки и нанесения знака утверждения типа
2 - место пломбирования
отсутствует.
Таблица 1- Метрологические характеристики комплектов мер
| Наименование характеристики | Значение |
| Комплект МП-12 | |
| Диапазон частот, ГГ ц | от 17,44 до 25,95 |
| Номинальные значения КСВН | |
| - нагрузка рассогласованная подвижная НРП-6 | 1,2 |
| - нагрузка рассогласованная подвижная НРП-7 | 1,4 |
| - нагрузка рассогласованная подвижная НРП-8 | 2,0 |
| - нагрузка согласованная неподвижная НСН-24 | 1,03 |
| - нагрузка согласованная неподвижная НСН-23 | 1,07 |
| - нагрузка согласованная подвижная НСП-21 | 1,03 |
| Предельные отклонения от номинальных значений КСВН | |
| - нагрузка рассогласованная подвижная НРП-6 | от 1,1 до 1,3 |
| - нагрузка рассогласованная подвижная НРП-7 | от 1,25 до 1,55 |
| - нагрузка рассогласованная подвижная НРП-8 | от 1,8 до 2,2 |
| - нагрузка согласованная неподвижная НСН-24, не более | 1,03 |
| - нагрузка согласованная неподвижная НСН-23, не более | 1,07 |
| - нагрузка согласованная подвижная НСП-21, не более | 1,03 |
| Пределы допускаемой относительной погрешности КСВН, % | |
| - нагрузка рассогласованная подвижная НРП-6 | ±1,0 |
| - нагрузка рассогласованная подвижная НРП-7 | ±1,0 |
| - нагрузка рассогласованная подвижная НРП-8 | ±1,5 |
| - нагрузка согласованная неподвижная НСН-24 | ±1,0 |
| - нагрузка согласованная неподвижная НСН-23 | ±1,0 |
| - нагрузка согласованная подвижная НСП-21 | ±1,0 |
| Модуль коэффициента отражения | |
| - нагрузка короткозамкнутая подвижная НКП-19, не менее | 0,98 |
| Пределы допускаемой абсолютной погрешности модуля коэффициента отражения | |
| - нагрузка короткозамкнутая подвижная НКП-19 | ±0,005 |
| Комплект МП-06 | |
| Диапазон частот, ГГ ц | от 37,5 до 53,57 |
| Номинальные значения КСВН | |
| - нагрузка рассогласованная подвижная НРП-28 | 1,4 |
| - нагрузка рассогласованная подвижная НРП-29 | 2,0 |
| - нагрузка согласованная подвижная НСП-23 | 1,03 |
| - нагрузка рассогласованная подвижная НРП-27 | 1,2 |
| Предельные отклонения от номинальных значений КСВН | |
| - нагрузка рассогласованная подвижная НРП-28 | от 1,25 до 1,55 |
| - нагрузка рассогласованная подвижная НРП-29 | от 1,7 до 2,3 |
| - нагрузка согласованная подвижная НСП-23, не более | 1,03 |
| - нагрузка рассогласованная подвижная НРП-27 | от 1,05 до 1,35 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности КСВН, % - нагрузка рассогласованная подвижная НРП-28 - нагрузка рассогласованная подвижная НРП-29 - нагрузка согласованная подвижная НСП-23 - нагрузка рассогласованная подвижная НРП-27 | ±1 ,0 ±1,0 ±1,5 ±1,0 |
| Модуль коэффициента отражения - нагрузка короткозамкнутая подвижная НКП-22, не менее | 0,98 |
| Пределы допускаемой абсолютной погрешности модуля коэффициента отражения - нагрузка короткозамкнутая подвижная НКП-22 | ±0,005 |
| Комплект МП-04 | |
| Диапазон частот, ГГ ц | от 53,57 до 78,33 |
| Номинальные значения КСВН - нагрузка рассогласованная подвижная НРП-21 - нагрузка рассогласованная подвижная НРП-22 - нагрузка согласованная подвижная НСП-22 - нагрузка рассогласованная подвижная НРП-20 | 1,4 2,0 1,03 1,2 |
| Предельные отклонения от номинальных значений КСВН - нагрузка рассогласованная подвижная НРП-21 - нагрузка рассогласованная подвижная НРП-22 - нагрузка согласованная подвижная НСП-22, не более - нагрузка рассогласованная подвижная НРП-20 | от 1,25 до 1,55 от 1,7 до 2,3 1,03 от 1,05 до 1,35 |
| Пределы допускаемой относительной погрешности КСВН, % - нагрузка рассогласованная подвижная НРП-21 - нагрузка рассогласованная подвижная НРП-22 - нагрузка согласованная подвижная НСП-22 - нагрузка рассогласованная подвижная НРП-20 | ±1,0 ±1,5 ±1,0 ±1,0 |
| Модуль коэффициента отражения - нагрузка короткозамкнутая подвижная НКП-21, не менее | 0,98 |
| Пределы допускаемой абсолютной погрешности модуля коэффициента отражения - нагрузка короткозамкнутая подвижная НКП-21 | ±0,005 |
| Комплект МП-03 | |
| Диапазон частот, ГГ ц | от 78,33 до 118,1 |
| Номинальные значения КСВН - нагрузка рассогласованная подвижная НРП-12 - нагрузка рассогласованная подвижная НРП-13 - нагрузка рассогласованная подвижная НРП-14 - нагрузка согласованная подвижная НСП-19 - нагрузка рассогласованная подвижная НРП-25 | 1,2 1,4 2,0 1,03 3,0 |
| Предельные отклонения от номинальных значений КСВН - нагрузка рассогласованная подвижная НРП-12 - нагрузка рассогласованная подвижная НРП-13 - нагрузка рассогласованная подвижная НРП-14 - нагрузка согласованная подвижная НСП-19, не более - нагрузка рассогласованная подвижная НРП-25 | от 1,05 до 1,35 от 1,25 до 1,55 от 1,7 до 2,3 1,03 от 2,55 до 3,45 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности КСВН, % | |
| - нагрузка рассогласованная подвижная НРП-12 | ±1 ,0 |
| - нагрузка рассогласованная подвижная НРП-13 | ±1,0 |
| - нагрузка рассогласованная подвижная НРП-14 | ±1,5 |
| - нагрузка согласованная подвижная НСП-19 | ±1,0 |
| - нагрузка рассогласованная подвижная НРП-25 | ±3,0 |
| Модуль коэффициента отражения | |
| - нагрузка рассогласованная подвижная НРП-26 | от 0,62 до 0,70 |
| - нагрузка короткозамкнутая подвижная НКП-18, не менее | 0,98 |
| Пределы допускаемой абсолютной погрешности модуля коэффициента отражения | |
| - нагрузка рассогласованная подвижная НРП-26 | ± 0,014 |
| - нагрузка короткозамкнутая подвижная НКП-18 | ± 0,005 |
| Комплект МП-02 | |
| Диапазон частот, ГГ ц | от 118,1 до 170,0 |
| Номинальные значения КСВН | |
| - нагрузка рассогласованная подвижная НРП-9 | 1,2 |
| - нагрузка рассогласованная подвижная НРП-10 | 1,4 |
| - нагрузка рассогласованная подвижная НРП-11 | 2,0 |
| - нагрузка согласованная подвижная НСП-18 | 1,03 |
| - нагрузка рассогласованная подвижная НРП-23 | 3,0 |
| Предельные отклонения от номинальных значений КСВН | |
| - нагрузка рассогласованная подвижная НРП-9 | от 1,05 до 1,35 |
| - нагрузка рассогласованная подвижная НРП-10 | от 1,25 до 1,55 |
| - нагрузка рассогласованная подвижная НРП-11 | от 1,7 до 2,3 |
| - нагрузка согласованная подвижная НСП-18, не более | 1,03 |
| - нагрузка рассогласованная подвижная НРП-23 | от 2,55 до 3,45 |
| Пределы допускаемой относительной погрешности КСВН, % | |
| - нагрузка рассогласованная подвижная НРП-9 | ±1,0 |
| - нагрузка рассогласованная подвижная НРП-10 | ±1,0 |
| - нагрузка рассогласованная подвижная НРП-11 | ±1,5 |
| - нагрузка согласованная подвижная НСП-18 | ±1,0 |
| - нагрузка рассогласованная подвижная НРП-23 | ±3,0 |
| Модуль коэффициента отражения | |
| - нагрузка рассогласованная подвижная НРП-24 | от 0,62 до 0,70 |
| - нагрузка короткозамкнутая подвижная НКП-20, не менее | 0,98 |
| Пределы допускаемой абсолютной погрешности модуля коэффициента отражения | |
| - нагрузка рассогласованная подвижная НРП-24 | ± 0,014 |
| - нагрузка короткозамкнутая подвижная НКП-20 | ± 0,005 |
| Наименование характеристики | Значение |
| Рабочие условия применения | |
| - температура окружающего воздуха, °С | от 15 до 25 |
| - атмосферной давление, кПа (мм рт.ст.) | от 70 до 106,7 (от |
| - относительная влажность окружающего воздуха при | 525 до 800) |
| температуре 25 °С, %, не более | 80 |
| Комплект МП-12 | |
| Масса, г, не более | |
| - нагрузки рассогласованные подвижные НРП-6 НРП-7 | 320 |
| НРП-8 | |
| - нагрузка согласованная неподвижная НСН-24 | 130 |
| - нагрузка согласованная неподвижная НСН-23 | 70 |
| - нагрузка согласованная подвижная НСП-21 | 320 |
| - нагрузка короткозамкнутая подвижная НКП-19 | 240 |
| Габаритные размеры | |
| - нагрузки рассогласованные подвижные НРП-6, НРП-7, | |
| НРП-8 | |
| длина, мм, не более | 29 |
| ширина, мм, не более | 29 |
| высота, мм, не более | 210 |
| - нагрузки согласованные неподвижные НСН-24, НСН-23 | |
| длина, мм, не более | 29 |
| ширина, мм, не более | 29 |
| высота, мм, не более | 71 |
| - нагрузка согласованная подвижная НСП-21 | |
| длина, мм, не более | 29 |
| ширина, мм, не более | 29 |
| высота, мм, не более | 210 |
| - нагрузка короткозамкнутая подвижная НКП-19 | |
| длина, мм, не более | 29 |
| ширина, мм, не более | 29 |
| высота, мм, не более | 150 |
| Комплект МП-06 | |
| Масса, г, не более | |
| - нагрузки рассогласованные подвижные НРП-28, НРП-29, | |
| НРП-27 | 170 |
| - нагрузка согласованная подвижная НСП-23 | 170 |
| - нагрузка короткозамкнутая подвижная НКП-22 | 160 |
| Габаритные размеры | |
| - нагрузки рассогласованные подвижные НРП-28, НРП-29, | |
| НРП-27 | |
| диаметр, мм, не более | 20 |
| длина, мм, не более | 128 |
| - нагрузка согласованная подвижная НСП-23 | |
| диаметр, мм, не более | 20 |
| длина, мм, не более | 128 |
| - нагрузка короткозамкнутая подвижная НКП-22 | |
| диаметр, мм, не более | 20 |
| длина, мм, не более | 128 |
| Наименование характеристики | Значение |
| Комплект МП-04 | |
| Масса, г, не более | |
| - нагрузки рассогласованные подвижные НРП-21, НРП-22, | |
| НРП-20 | 160 |
| - нагрузка согласованная подвижная НСП-22 | 160 |
| - нагрузка короткозамкнутая подвижная НКП-21 | 150 |
| Габаритные размеры | |
| - нагрузки рассогласованные подвижные НРП-21, НРП-22, | |
| НРП-20 | |
| диаметр, мм, не более | 20 |
| длина, мм, не более | 111 |
| - нагрузка согласованная подвижная НСП-22 | |
| диаметр, мм, не более | 20 |
| длина, мм, не более | 111 |
| - нагрузка короткозамкнутая подвижная НКП-21 | |
| диаметр, мм, не более | 20 |
| длина, мм, не более | 111 |
| Комплект МП-03 | |
| Масса, г, не более | |
| - нагрузки рассогласованные подвижные НРП-12, НРП-13, | |
| НРП-14, НРП-25, НРП-26 | 150 |
| - нагрузка согласованная подвижная НСП-19 | 150 |
| - нагрузка короткозамкнутая подвижная НКП-18 | 75 |
| Габаритные размеры | |
| - нагрузки рассогласованные подвижные НРП-12, НРП-13, | |
| НРП-14, НРП-25, НРП-26 | |
| диаметр, мм, не более | 19,1 |
| длина, мм, не более | 120 |
| - нагрузка согласованная подвижная НСП-19 | |
| диаметр, мм, не более | 19,1 |
| длина, мм, не более | 120 |
| - нагрузка короткозамкнтуая подвижная НКП-18 | |
| диаметр, мм, не более | 19,1 |
| длина, мм, не более | 100 |
| Комплект МП-02 | |
| Масса, г, не более | |
| - нагрузки рассогласованные подвижные НРП-9, НРП-10, | |
| НРП-11, НРП-24, НРП-23 | 150 |
| - нагрузка согласованная подвижная НСП-18 | 150 |
| - нагрузка короткозамкнтуая подвижная НКП-20 | 75 |
| Габаритные размеры | |
| - нагрузки рассогласованные подвижные НРП-9, НРП-10, | |
| НРП-11, НРП-24, НРП-23 | |
| диаметр, мм, не более | 19,1 |
| длина, мм, не более | 120 |
| - нагрузка согласованная подвижная НСП-18 | |
| диаметр, мм, не более | 19,1 |
| длина, мм, не более | 120 |
| - нагрузка короткозамкнтуая подвижная НКП-20 | |
| диаметр, мм, не более | 19,1 |
| длина, мм, не более | 120 |
наносится на маркировочный ярлык, расположенный на корпусе меры и на титульный лист эксплуатационной документации типографским способом.
Таблица 3 - Комплектность МП-02
| Наименование | Обозначение | Количество |
| Комплект поверочных мер КСВН волноводный, в составе: | МП-02 ИРВМ.468 547.202 | 1 |
| - нагрузка рассогласованная подвижная | НРП-9 ИРВМ 468 547.118 | 1 |
| - нагрузка рассогласованная подвижная | НРП-10 ИРВМ 468 547.119 | 1 |
| - нагрузка рассогласованная подвижная | НРП-11 ИРВМ 468 547.120 | 1 |
| - нагрузка согласованная подвижная | НСП-18 ИРВМ 468 547.117 | 1 |
| - нагрузка рассогласованная подвижная | НРП-24 ИРВМ 468 547.163 | 1 |
| - нагрузка рассогласованная подвижная | НРП-23 ИРВМ 468 547.162 | 1 |
| - нагрузка короткозамкнутая подвижная | НКП-20 ИРВМ 468 547.121 | 1 |
| - ключ волноводный | ||
| Руководство по эксплуатации | ИРВМ.468 547.202 РЭ | 1 |
| Паспорт с результатами аттестации мер | ИРВМ.468 547.202 ПС | 1 |
| Методика поверки | 651-20-055 МП | 1 |
Таблица 4 - Комплектность МП-03
| Наименование | Обозначение | Количество |
| Комплект поверочных мер КСВН волноводный, в составе: | МП-03 ИРВМ.468 547.203 | 1 |
| - нагрузка рассогласованная подвижная | НРП-12 ИРВМ 468 547.113 | 1 |
| - нагрузка рассогласованная подвижная | НРП-13 ИРВМ 468 547.114 | 1 |
| - нагрузка рассогласованная подвижная | НРП-14 ИРВМ 468 547.115 | 1 |
| - нагрузка рассогласованная подвижная | НРП-26 ИРВМ 468 547.161 | 1 |
| - нагрузка рассогласованная подвижная | НРП-25 ИРВМ 468 547.160 | 1 |
| - нагрузка согласованная подвижная | НСП-19 ИРВМ 468 547.112 | 1 |
| - нагрузка короткозамкнутая подвижная | НКП-18 ИРВМ 468 547.116 | 1 |
| - ключ волноводный | - | |
| Руководство по эксплуатации | ИРВМ.468 547.203 РЭ | 1 |
| Паспорт с результатами аттестации мер | ИРВМ.468 547.203 ПС | 1 |
| Методика поверки | 651-20-055 МП | 1 |
Таблица 5 - Комплектность МП-04
| Наименование | Обозначение | Количество |
| Комплект поверочных мер КСВН волноводный, в составе: | МП-04 ИРВМ.468 547.204 | 1 |
| - нагрузка рассогласованная подвижная | НРП-20 ИРВМ 468 547.123 | 1 |
| - нагрузка рассогласованная подвижная | НРП-21 ИРВМ 468 547.124 | 1 |
| - нагрузка рассогласованная подвижная | НРП-22 ИРВМ 468 547.125 | 1 |
| - нагрузка согласованная подвижная | НСП-22 ИРВМ 468 547.122 | 1 |
| - нагрузка короткозамкнутая подвижная | НКП-21 ИРВМ 468 547.126 | 1 |
| - ключ волноводный | - | |
| Руководство по эксплуатации | ИРВМ.468 547.204 РЭ | 1 |
| Паспорт с результатами аттестации мер | ИРВМ.468 547.204 ПС | 1 |
| Методика поверки | 651-20-055 МП | 1 |
| Наименование | Обозначение | Количество |
| Комплект поверочных мер КСВН волноводный, в составе: | МП-06 ИРВМ.468 547.206 | 1 |
| - нагрузка рассогласованная подвижная | НРП-27 ИРВМ 468 547.128 | 1 |
| - нагрузка рассогласованная подвижная | НРП-28 ИРВМ 468 547.129 | 1 |
| - нагрузка рассогласованная подвижная | НРП-29 ИРВМ 468 547.130 | 1 |
| - нагрузка согласованная подвижная | НСП-23 ИРВМ 468 547.127 | 1 |
| - нагрузка короткозамкнутая подвижная | НКП-22 ИРВМ 468 547.131 | 1 |
| - ключ волноводный | - | |
| Руководство по эксплуатации | ИРВМ.468 547.206 РЭ | 1 |
| Паспорт с результатами аттестации мер | ИРВМ.468 547.206 ПС | 1 |
| Методика поверки | 651-20-055 МП | 1 |
Таблица 7 - Комплектность МП-12
| Наименование | Обозначение | Количество |
| Комплект мер КСВН волноводный Поверочный, в составе: | МП-12 ИРВМ.468 547.212 | 1 |
| - нагрузка рассогласованная подвижная | НРП-6 ИРВН 468 547.108 | 1 |
| - нагрузка рассогласованная подвижная | НРП-7 ИРВН 468 547.109 | 1 |
| - нагрузка рассогласованная подвижная | НРП-8 ИРВН 468 547.110 | 1 |
| - нагрузка согласованная подвижная | НСП-21 ИРВН 468 547.107 | 1 |
| - нагрузка короткозамкнутая подвижная | НКП-19 ИРВН 468 547.111 | 1 |
| - нагрузка согласованная неподвижная | НСН-23 ИРВН 468 547.006 | 1 |
| - нагрузка согласованная неподвижная | НСН-24 ИРВН 468 547.007 | 1 |
| Руководство по эксплуатации | ИРВМ.468 547.212 РЭ | 1 |
| Паспорт с результатами аттестации мер | ИРВМ.468 547.212ПС | 1 |
| Методика поверки | 651-20-055 МП | 1 |
приведены в эксплуатационной документации на комплекты мер КСВН волноводные поверочные МП-12, МП-06, МП-04, МП-03, МП-02.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Комплекты мер КСВН волноводные поверочные МП-12, МП-06, МП-04, МП-03, МП-02. Технические условия. ИРВМ.468.547 ТУ»
| Зарегистрировано поверок | 19 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
