Государственный реестр средств измерений

Дефектоскопы ультразвуковые на фазированных решетках Scan RX, 82772-21

82772-21
Дефектоскопы ультразвуковые на фазированных решетках Scan RX (далее -дефектоскопы) предназначены для измерений глубины залегания дефекта, координаты от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования в сварных соединениях и основном металле изделия, а также толщины изделий из металлов и их сплавов, полимерных, композитных материалов при ручном, механизированном и автоматизированном контроле.
Карточка СИ
Номер в госреестре 82772-21
Наименование СИ Дефектоскопы ультразвуковые на фазированных решетках
Обозначение типа СИ Scan RX
Изготовитель Компания Technology Design Ltd., Великобритания
Год регистрации 2021
Срок свидетельства 26.08.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Дефектоскопы ультразвуковые на фазированных решетках Scan RX (далее -дефектоскопы) предназначены для измерений глубины залегания дефекта, координаты от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования в сварных соединениях и основном металле изделия, а также толщины изделий из металлов и их сплавов, полимерных, композитных материалов при ручном, механизированном и автоматизированном контроле.

Описание

Принцип действия дефектоскопов основан на акустическом методе неразрушающего контроля.

Ультразвуковая волна, формируемая в преобразователе дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком дефектоскопа. По времени распространения ультразвуковой волны в изделии от поверхности ввода ультразвука до границы дефекта или донной поверхности и обратно определяется глубина залегания дефекта и (или) толщина контролируемого изделия.

Дефектоскоп состоит из электронного блока и пьезоэлектрических преобразователей (традиционных ПЭП или преобразователей на фазированной решетке с установленными на них призмами).

Дефектоскоп выпускается в следующих модификациях Focus Scan RX и Handy Scan RX. Модификация Handy Scan RX отличается меньшими габаритными размерами и весом электронного блока, меньшим размером экрана, отсутствием сенсорного ввода и наличием клавиш управления.

Дефектоскоп используется совместно с преобразователями производства компании Technology Design Ltd, Phoenix ISL, ООО «СИНЕРКОН», TWN-Technology, Olympus,

ООО «АКС».

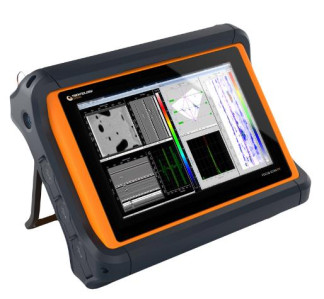

Общий вид дефектоскопов представлен на рисунке 1.

Традиционные ПЭП Рисунок 1 - Общий вид дефектоскопов

Схема мест нанесения заводского номера представлена на рисунке 2.

Модификация Focus Scan RX    Модификация Handy Scan RX

Рисунок 2 - Обозначение места нанесения заводского номера Пломбирование дефектоскопов не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) выполняет функции управления дефектоскопом и изменения его настроек, регистрации и визуализации измерений, а также обработки их результатов, сохранения файлов настроек и файлов с результатами контроля.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

TD Scan

Номер версии (идентификационный номер) ПО

20.02 и выше

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений длительности временных интервалов, мкс

от 2,0 до 3000,0

Пределы допускаемой абсолютной погрешности измерений длительности временных интервалов, мкс

±0,1

Диапазон измерений глубины залегания дефектов (по стали), мм

от 2 до 590*

Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта (по стали), мм

±(0,3+0,01-Y**)

Диапазон измерений толщины (по стали), мм

от 1 до 600*

Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм

±(0,1+0,01-H***)

Диапазон измерений координаты от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования, мм

от 1 до 120

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений координаты дефекта от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования, мм

±(0,5+0,05-X****)

е подключенного .

ы преобразователя

* Указан максимальный диапазон; диапазон согласно маркировк преобразователя (в соответствии с ГОСТ Р 50.05.02-2018, таблицы 1, 2 и 3) ** Y - измеренное значение глубины залегания дефекта, мм.

*** h - измеренное значение толщины, мм.

**** x - измеренное значение координаты дефекта от передней грани призм до проекции дефекта на поверхность сканирования, мм.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон показаний глубины залегания дефектов (по стали), мм

от 1 до 12645

Диапазон показаний толщины (по стали), мм

от 1 до 12645

Диапазон установки скоростей распространения ультразвука в контролируемых материалах, м/с

от 635 до 15240

Количество разъемов USB (тип А), шт.

-    Focus Scan RX

-    Handy Scan RX

3

2

Количество корпусных разъемов для подключения датчиков ФР, шт.

-    Focus Scan RX

-    Handy Scan RX

2

1

Количество каналов для датчиков ФР, шт.

-    Focus Scan RX

-    Комплектация Contact

-    Комплектация Select

-    Комплектация Pro

-    Handy Scan RX

-    Комплектация Contact

-    Комплектация Select

16/128 PR 32/128 PR 64/128 PR

16/64 PR 32/64 PR

Количество корпусных разъемов для датчиков P/E или TOFD, шт.

-    Focus Scan RX

-    Handy Scan RX

8 или 121) 4 или 81)

Количество разъемов для подключения моторных приводов сканера, шт.

-    Focus Scan RX

-    Handy Scan RX

2

нет

Удаленное управление дефектоскопом по сети, тип соединения

-    Focus Scan RX

-    Handy Scan RX

Wi-Fi, Ethernet Wi-Fi, Ethernet

Габаритные размеры электронного блока (ДхШхВ), мм, не более

-    Focus Scan RX

-    Handy Scan RX

370x294x114

270x300x110

Масса электронного блока (с одной батареей), кг, не более

-    Focus Scan RX

-    Handy Scan RX

7,3

5,0

Условия эксплуатации:

-    температура окружающей среды, °С

-    Focus Scan RX

-    Handy Scan RX

-    относительная влажность, %

от -10 до +45 от -20 до +50 от 45 до 90

Наименование характеристики

Значение

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

-    батарея с напряжением, В

от 100 до 240 от 50 до 60 14,4

Степень защиты электронного блока от внешних воздействий

-    Focus Scan RX

-    Handy Scan RX

IP 66 IP 66

Средний срок службы, лет

10

Средняя наработка на отказ, ч

40000

1) Комплектация в соответствии с заказом.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати. Комплектность средства измерений

Таблица 4 - Комплектность дефектоскопов

Наименование

Обозначение

Количество

Дефектоскоп ультразвуковой на фазированных решетках Scan RX

1 шт.

Кейс для транспортировки

1 шт.

Литий-ионная батарея

1 шт.

Адаптер питания постоянного тока

1 шт.

Шнур питания

1 шт.

Пьезоэлектрический преобразователь2

1 шт.

Датчик пути (энкодер)2)

1 шт.

Дефектоскопы ультразвуковые на фазированных решетках Scan RX. Руководство по эксплуатации

1 экз.

Методика поверки

МП 006.Д4-21

1 экз.

2) Количество и тип в соответствии с заказом.

Сведения о методах измерений

приведены в приложении B, раздел III методы измерения руководства по эксплуатации.

Нормативные документы

Техническая документация компании Technology Design Ltd, Великобритания
