| Номер в госреестре | 82783-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | TШЛ20Б-II |
| Изготовитель | ПО "Электроаппарат" (изготовлены в 1973-1982 гг.), г. Ленинград |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТШЛ20Б-11 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока состоят из двух магнитопроводов (сердечников) с намотанными на них вторичными обмотками, залитыми эпоксидным компаундом так, что образуется монолитный кольцеобразный изоляционный блок, в боковом приливе которого расположены зажимы выводов вторичных обмоток. Первичной обмоткой трансформатора служит шина. В изоляционный блок также помещено залитое экранирующее металлическое кольцо, соединяемое электрически с шиной. На боковой поверхности изоляционного блока расположены четыре углубления, предназначенные для крепления этого блока непосредственно в экранированном кожухе токопровода. Для измерения и для релейной защиты имеется по одной вторичной обмотке. Экран вторичных обмоток электрически соединен с заземленным экранирующим кожухом токопровода.
К трансформаторам тока данного типа относятся трансформаторы тока ТШЛ20Б-11 зав. № 3393, 4211, 4225, 4291, 686, 4373, 5315, 5464, 5371, 4750, 5338, 5507, 426, 336, 280, 635, 637, 633, 1063, 1845, 1443, 875, 877, 148.

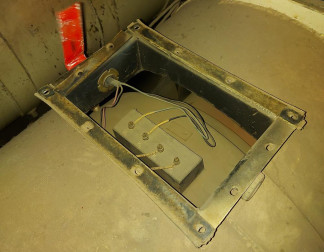

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведены на рисунке 1.
Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 3393, 4211, 4225, 4291, 686, 4373, 5315, 5464, 5371, 4750, 5338, 5507, 426, 336, 280, 635, 637, 633, 1063, 1845, 1443, 875, 877, 148 | |
| Номинальное напряжение, кВ | 20 |
| Номинальный первичный ток Ьном, А | 12000 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота йюм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТШЛ20Б-П | 1 шт. |
| Паспорт | ТШЛ20Б-П | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока
Техническая документация изготовителя
