| Номер в госреестре | 82785-21 |
| Наименование СИ | Меры с искусственными дефектами |
| Обозначение типа СИ | BG-2726M |
| Изготовитель | Общество с ограниченной ответственностью "Реновация" (ООО "Реновация"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 26.08.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер с искусственными дефектами BG-2726M (далее - комплекты) предназначены для воспроизведения геометрических параметров дефектов деталей буксовых подшипников для железнодорожного подвижного состава и используются для поверки, калибровки и настройки автоматизированных вихретоковых приборов контроля деталей подшипников.
Принцип действия мер основан на воспроизведении геометрических параметров искусственных дефектов типов паз (длина, ширина и глубина).
Конструктивно меры представляют собой детали буксового подшипника (ролик подшипника 42726, приставной бортик подшипника 232726 и сектор кольца подшипника 232726) на которых нанесены искусственные дефекты.
Комплект включает в себя три меры: мера БО-2726РМ, мера BG-2726BM и мера BG-2726КМ.

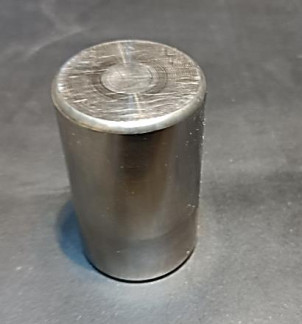

На мере BG-2726РM одна пара дефектов размещается на цилиндрической поверхности ролика, вторая - на одном из торцов (всего 4 дефекта).
На мере BG-2726BM по одной паре дефектов размещаются на двух торцовых поверхностях бортика (всего 4 дефекта).
На мере BG-2726KM по одной паре дефектов размещаются на наружной и внутренней цилиндрических поверхностях сектора, одна пара дефектов - на шлифованном торце (всего 6 дефектов). Сектор должен быть вырезан из внутреннего кольца подшипника электроэрозионным способом.
Количество дефектов на мерах определяются при заказе.
Общий вид комплекта мер представлен на рисунке 1 а), б), в).
Чертеж комплекта мер приведен на рисунке 2 а), б), в).
Пломбирование комплектов мер не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится на свидетельство о поверке.
Рисунок 2 в) - Чертеж меры BG 2726КМ
отсутствует.
| Наименование характеристики | Значение |
| Воспроизводимые значения геометрических параметров дефектов*, мм | |
| - ширина | 0,05 |
| - глубина | от 0,01 до 0,08 |
| - длина | 3,0 |
| Пределы допускаемой абсолютной погрешности воспроизведения геометрических параметров дефектов, мм | |
| - ширина | ± 0,01 |
| - глубина | |
| в диапазоне значений от 0,01 до 0,03 включ. | ± 0,01 |
| в диапазоне значений св. 0,03 до 0,08 | ± 0,02 |
| - длина | ± 0,1 |
| Примечание: * действительные значения параметров дефектов, определенные при первичной | |
| поверке, указаны в паспорте комплекта. | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Мера BG-2726РМ | Мера BG-2726ВМ | Мера BG-2726m |
| Габаритные размеры, мм - наружный диаметр | 32 | 173 | - |
| - внутренний диаметр | - | 130 | - |
| - высота | 52 | 14 | 37 |
| - длина | - | - | 100 |
| - ширина | - | - | 40 |
| Масса, г, не более | 350 | 1100 | 150 |
| Условия эксплуатации: - температура окружающей среды, °С | от +10 до +30 |
наносится на титульный лист паспорта методом печати.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплект мер с искусственными дефектами | BG-2726M | 1 компл.* |
| Футляр | - | 1 шт. |
| Паспорт | РЕН.03.00 ПС | 1 экз. |
| Методика поверки | МП 203-9-2021 | 1 экз. |
| *количество и параметры мер в комплекте определяются при заказе | ||
пункт 6 Паспорта РЕН.03.00 ПС.
РЕН.03.00 ТУ. Комплекты мер с искусственными дефектами BG-2726M. Технические условия
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
