| Номер в госреестре | 82787-21 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | SAHIN TANKER STYR 2012 |
| Изготовитель | SAHIN TANKER ve NAK. SAN. TIC. LTD. ŞTI., Турция |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна SAHIN TANKER STYR 2012 (далее - ППЦ) предназначена для измерений объема, кратковременного хранения и транспортирования нефтепродуктов.
Принцип действия ППЦ основан на ее заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоят из сварной емкости цилиндрической формы переменного сечения. Для гашения гидравлических ударов во время движения, внутри отсеков цистерны установлены волнорезы. В волнорезах предусмотрены отверстия, предназначенные для проведения осмотра и производства работ внутри цистерны. ППЦ состоит из трех герметичных секций. Каждая секция оборудована горловиной цилиндрической формы с установленным указателем уровнем налива. ППЦ является транспортной мерой полной вместимости (далее - ТМ). Указатель уровня налива находится в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня;
- съемную крышку горловины с заливным люком;
- дыхательный клапан;
- донный клапан;
- шаровой кран;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеются знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Заводской номер полуприцепа-цистерны SAHIN TANKER STYR 2012 NP9STYR3A1C136021 нанесен на маркировочную табличку и шасси ударным способом и в паспорт печатным способом.

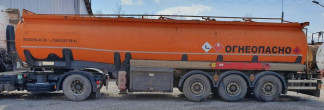

Общий вид ППЦ представлен на рисунке 1.
Рисунок 1 - Общий вид ППЦ SAHIN TANKER STYR 2012 № NP9STYR3A1C136021
Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Заводской номер | NP9STYR3A1C136021 |
| Количество секций | 3 |
| Номинальная вместимость ШЩ, дм3 | 27083 |
| Номинальная вместимость секций (начиная от кабины водителя), дм3 секция 1 | 10950 |
| секция 2 | 8003 |
| секция 3 | 8130 |
| Пределы допускаемой относительной погрешности ШЩ, не более, % | ± 0,4 |
| Разность между номинальной и действительной вместимостью ШЩ, %, не более | ± 1,5 |
| Наименование характеристики | Значение |
| Снаряженная масса, кг, не более | 8300 |
| Температура окружающей среды при эксплуатации, °С | от -40 до +45 |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна | SAHIN TANKER STYR 2012 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в эксплуатационном документе п. 3
Нормативные документы, устанавливающие требования к полуприцепу-цистерне SAHIN TANKER STYR 2012
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 6 |
| Поверителей | 3 |
| Актуальность данных | 16.09.2024 |
