Государственный реестр средств измерений

Датчики давления EPS1 Обозначение отсутствует, 82788-21

82788-21
Датчики давления EPS1 (далее - датчики) предназначены для измерений избыточного давления различных сред (жидкость, газ).
Карточка СИ
Номер в госреестре 82788-21
Наименование СИ Датчики давления EPS1
Обозначение типа СИ Обозначение отсутствует
Изготовитель "GHM Messtechnik GmbH", Германия
Год регистрации 2021
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Датчики давления EPS1 (далее - датчики) предназначены для измерений избыточного давления различных сред (жидкость, газ).

Описание

К датчикам давления данного типа относятся датчики давления EPS1 с заводскими номерами 6305601, 6305603, 9493501, 1436884, 6387701, 6387702, 6387705, 6387706, 6387707, 6387708, 8495302, 8495305.

Принцип действия датчиков основан на упругой деформации чувствительного элемента - измерительной ячейки (четыре измерительные деформационные ячейки, использующие толстопленочную технологию на керамической подложке) под воздействием измеряемого давления. От измерительного моста сигнал передается на преобразователь, который трансформирует его в сигнал, пропорциональный давлению: от 4 до 20 мА. Чувствительный элемент подсоединяется к измеряемой среде через отверстие с диаметром 8 мм. Конструкция защищает чувствительный элемент от механических повреждений.

Датчики выпускаются в следующих модификациях:

-    EPS1-010RK015B;

-    EPS1-400RK015B;

где «EPS1» - общее обозначение, «010», «400» - обозначение диапазона измерений избыточного давления, соответственно, от 0 до 1 МПа и от 0 до 40 МПа, «R» - обозначение относительного (измеряемого) давления, «К» - материал присоединения: нержавеющая сталь 1.4571, «015» - обозначение механического присоединения: резьба G «B» - электрическое присоединение: штуцер DIN 43650-A / ISO 4400.

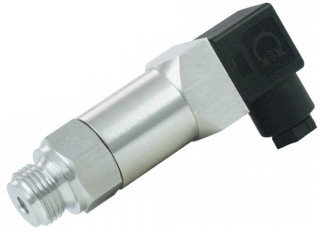

Общий вид датчиков приведен на рисунке 1 .

Защита от несанкционированного доступа к внутренним элементам обеспечивается методом нанесения краски на болт, скрепляющий корпус. Пломбирование датчика не предусмотрено.

Заводские номера состоят из сочетания арабских цифр, нанесены на этикетки методом струйной печати, этикетки наклеены на корпус датчиков. Место расположения заводских номеров и место нанесения краски на болт, скрепляющий корпус, приведены на рисунке 2.

Знак поверки наносится в паспорт или свидетельство.

Программное обеспечение

отсутствует.

Технические характеристики

Метрологические характеристики датчиков приведены в таблице 1.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазоны измерений, МПа:

-    EPS1-010RK015B

-    EPS1-400RK015B

от 0 до 1 от 0 до 40

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

±1,0

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Температура измеряемой среды, °С

от -20 до +80

Двухпроводной аналоговый выход, мА

от 4 до 20

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность при плюс 35 °С, %, не более

-    атмосферное давление, кПа

от +5 до +35 95

от 84 до 106,7

Напряжение питания, В

от 10 до 30

Габаритные размеры (длина х высота х толщина), мм, не более

111 х 51 х 30

Масса, кг, не более

0,35

Знак утверждения типа

наносится на титульный лист документа «Датчик давления EPS1. Паспорт и инструкция по эксплуатации» печатным способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик давления EPS1, модификации EPS1-010RK015B (заводские номера 6305601, 6305603, 9493501)

Датчик давления EPS1, модификации EPS1-400RK015B (заводские номера 1436884, 6387701, 6387702, 6387705, 6387706, 6387707, 6387708, 8495302, 8495305)

-

12 шт.

Датчик давления EPS1. Паспорт и инструкция по эксплуатации

-

1 экз.

Методика поверки

МЦКЛ.0310.МП

1 экз.

Сведения о методах измерений

приведены в разделе 6 эксплуатационного документа «Датчик давления EPS1. Паспорт и инструкция по эксплуатации».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Техническая документация фирмы изготовителя

Зарегистрировано поверок 34
Поверителей 2
Актуальность данных 05.11.2024
