Государственный реестр средств измерений

Генераторы сигналов векторные SMM100A, 82791-21

82791-21
Генераторы сигналов векторные SMM100A предназначены для формирования смодулированных синусоидальных СВЧ колебаний с нормированными уровнем мощности и частотой выходного сигнала, а также колебаний с различными видами модуляций.
Карточка СИ
Номер в госреестре 82791-21
Наименование СИ Генераторы сигналов векторные
Обозначение типа СИ SMM100A
Изготовитель "Rohde & Schwarz zаvod Vimperk, s.r.o.", Чехия
Год регистрации 2021
Срок свидетельства 26.08.2026
МПИ (интервал между поверками) 3 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Генераторы сигналов векторные SMM100A предназначены для формирования смодулированных синусоидальных СВЧ колебаний с нормированными уровнем мощности и частотой выходного сигнала, а также колебаний с различными видами модуляций.

Описание средства измерения

Принцип работы генераторов сигналов векторных SMM100A основан на формировании в приборе базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц. Выходной уровень генератора регулируется аттенюатором (электронным до 12 ГГц и электромеханическим свыше 12 ГГц) и контролируется системой автоматической регулировки уровня. Для воспроизведения сигналов с различными видами модуляции генератор оснащен модуляторами и источниками модулирующих сигналов на основе цифроаналоговых преобразователей. Расчет необходимых данных для цифро-аналоговых преобразователей при формировании сигналов с цифровой модуляцией производится во встроенном микропроцессоре.

Конструктивно генераторы сигналов векторные SMM100A выполнены в виде настольного лабораторного прибора. Управление прибором осуществляется с передней панели, оснащенной дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешней ПЭВМ. Генераторы сигналов векторные SMM100A оснащены интерфейсами USB, LAN, GPIB.

К данному типу генераторов сигналов векторных SMM100A относятся генераторы со следующими опциями:

B1006/B1007/B1012/B1020/B1031/B1044/B1044N - опции частотного диапазона до 6 ГГц/7,5 ГГц/12,75 ГГц/20 ГГц/31,8 ГГц/44 ГГц;

В9 - модулирующий генератор квадратурных сигналов с полосой частот 120 МГц;

B90 - опция фазовой когерентности;

К22 - импульсный модулятор;

K23 - импульсный генератор;

К24 - многофункциональный генератор сигналов для аналоговой модуляции;

K703 - вход/выход опорных частот 100 МГц и 1 ГГц;

K704 - вход опорных частот в диапазоне от 1 до 100 МГц;

К720 - опция модулятора амплитудной, частотной и фазовой модуляций;

K520 - опция расчета данных для цифровой модуляции на генераторе;

K523/K524/K525 - расширение полосы частот для модулирующего генератора квадратурных сигналов до 240 МГц/500 МГц/1 ГГц.

Для предотвращения несанкционированного доступа генераторы сигналов векторные SMM100A имеют защитную наклейку завода-изготовителя, закрывающую головку винта крепления корпуса. Серийный номер, идентифицирующий каждый экземпляр СИ, наносится методом наклейки на заднюю панель генераторов сигналов векторных SMM100A в соответствии с рисунком 2 и имеет формат шестизначного цифрового номера. Знак поверки может наноситься также на заднюю панель генераторов сигналов векторных SMM100A.

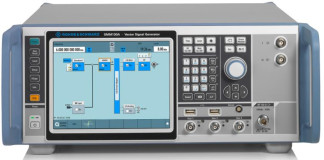

Общий вид генераторов сигналов векторных SMM100A, обозначение места для нанесения знака утверждения типа средства измерений, представлены на рисунке 1.

Схема пломбировки от несанкционированного доступа и место нанесения серийного номера, идентифицирующего каждый экземпляр СИ, представлены на рисунке 2.

Место нанесения знака утверждения типа

Место нанесения

Описание

Место

серийного номера

пломбировки

Программное обеспечение

Программное обеспечение «FW SMM» предназначено для управления режимами работы генераторов сигналов векторных SMM100A. Программное обеспечение «FW SMM» предназначено только для работы с генераторами сигналов векторными SMM100A и не может быть использовано отдельно от измерительно-вычислительной платформы этих генераторов.

Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов сигналов векторных SMM100A за пределы допускаемых значений.

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FW SMM

Номер версии (идентификационный номер) ПО

не ниже 4.80.041.54

Цифровой идентификатор ПО

-

Технические характеристики

Метрологические и технические характеристики генераторов сигналов векторных SMM100A приведены в таблицах 2 - 9.

Наименование характеристики

Значение

Диапазон частот, Г ц

опция B1006

от 1-105 до 6-109

опция B1007

от 1105 до 7,5109

опция B1012

от 1105 до 1,275 1010

опция B1020

от 1-105 до 2-1010

опция B1031

от 1105 до 3,181010

опции B1044, B1044N

от 1-105 до 4,4-1010

Дискретность установки частоты, Гц

0,001

Вход/выход опорной частоты, Гц

Штатно

1107

опция K703

1107, 1108, 1 109

Вход опорной частоты, Г ц

опция K704

от 1-106 до 1-108

Пределы допускаемой относительной погрешности установки частоты при работе от внутреннего опорного генератора

+110-7

Таблица 3 - Метрологические характеристики. Параметры уровня выходного сигнала

Наименование характеристики

Значение

Диапазон установки значений уровня выходного сигнала для опций В1006, В1007, В1012, В1020 в зависимости от частоты, дБ (1 мВт)

от 100 кГц до 1 МГц включ.

от -120 до +3

св. 1 до 3 МГц включ.

от -120 до +8

св. 3 МГц до 20 ГГ ц

от -120 до +18

Диапазон установки значений уровня выходного сигнала для опций B1031, В1044, В1044N в зависимости от частоты, дБ (1 мВт)

от 100 кГц до 1 МГц включ.

от -120 до +3

св. 1 до 3 МГц включ.

от -120 до +8

св. 3 МГц до 3 ГГц включ.

от -120 до +18

св. 3 до 16 ГГц включ.

от -120 до +17

св. 16 до 19,5 ГГц включ.

от -120 до +15

св. 19,5 до 29 ГГц включ.

от -120 до +18

св. 29 до 33 ГГц включ.

от -120 до +17

св. 33 до 40 ГГц включ.

от -120 до +15

св. 40 до 42 ГГц включ.

от -120 до +13

св. 42 до 44 ГГц

от -120 до +11

Дискретность установки уровня выходного сигнала, дБ

0,01

Пределы допускаемой основной абсолютной погрешности установки уровня выходного синусоидального сигнала, дБ

от 100 кГц до 3 ГГц включ.

±0,5

св. 3 до 6 ГГц включ.

±0,7

св. 6 до 20 ГГц включ.

±0,9

св. 20 до 44 ГГц

±1,2

Пределы допускаемой дополнительной абсолютной погрешности установки уровня выходного модулированного сигнала, дБ

квадратурная модуляция

±0,3

импульсная модуляция

±0,5

КСВН выхода СВЧ, не более

2,6

Наименование характеристики

Значение

Уровень гармонических

опции В1006, В1007, В1012

-30

составляющих для уровня выходного

опции В1020,

от 100 кГц

-30

сигнала не более 10 дБ (1 мВт), дБ

В1031, В1044,

до 3,5 ГГц включ.

относительно несущей, не более

B1044N

св. 3,5 до 22 ГГц

-55

Спектральная плотность мощности с

азовых шумов

100 МГц

-129

при отстройке от несущей 20 кГц и уровне выходного

1 ГГц

-129

сигнала 10 дБ (1 мВт) в зависимости от частоты

2 ГГц

-123

несущей, дБ относительно несущей в

полосе 1 Гц, не

3 ГГц

-119

более

4 ГГц

-117

6 ГГц

-113

10 ГГц

-109

20 ГГц

-103

30 ГГц

-99

40 ГГц

-97

44 ГГц

-96

Таблица 5 - Метрологические характеристики. Параметры выходного сигнала в режиме внутренней импульсной модуляции (опции K22 и K23)

Наименование характеристики

Значение

Диапазон установки периода следования импульсов модулирующего генератора, с

от 2-10-8 до 100

Диапазон установки длительности импульсов модулирующего генератора, с

от 3,3 10'9 до 100

Дискретность установки длительности импульсов и периода следования модулирующего генератора, с

3,3 10'9

Минимальная длительность радиоимпульсов, нс, не более

опции B1006, В1007, B1012, B1020, B1031, B1044

20

Минимальная длительность радиоимпульсов, нс, не более

опция B1044N

от 100 кГц до 19,5 ГГц включ.

20

св. 19,5 до 44 ГГц

30

Время нарастания/спада радиоимпульсов, нс, не более

опции B1006, В1007, B1012, B1020, B1031, B1044

10

Время нарастания/спада радиоимпульсов, нс, не более

опции B1044, B1044N

от 100 кГц до 19,5 ГГц включ.

10

св. 19,5 до 44 ГГц

15

Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее

80

Таблица 6 - Метрологические характеристики. Параметры выходного сигнала в режиме внутренней амплитудной модуляции (опция K720)__

Наименование характеристики

Значение

Диапазон установки коэффициента амплитудной модуляции, %

от 0 до 100

Дискретность установки коэффициента амплитудной модуляции, %

0,1

Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции (Кам) при модулирующей частоте 1 кГц и Кам не более 80 %, %

от 100 кГц до 30 ГГц включ.

±(0,01- Кам + 1)

св. 30 до 44 ГГц

±(0,02- Кам + 1)

Коэффициент гармоник огибающей при Кам = 80 % и модулирующей частоте 1 кГц, %, не более

2,4

Диапазон модулирующих частот, Гц

штатно

от 0,1 до 1106

опция K24

от 0,1 до 1107

Наименование характеристики

Значение

Максимальная устанавливаемая девиация частоты в зависимости от частоты несущей, МГц

от 100 кГц до 200 МГц включ.

10

св. 200 до 375 МГц включ.

2,5

св. 375 до 750 МГц включ.

5

св. 750 МГц до 1,5 ГГц включ.

10

св. 1,5 до 3,0 ГГц включ.

20

св. 3 до 6 ГГц включ.

40

св. 6 до 12 ГГц включ.

80

св. 12 до 24 ГГц включ.

160

св. 24 до 44 ГГц

320

Дискретность установки девиации частоты, %

0,02

Пределы допускаемой абсолютной погрешности установки девиации частоты (Рд) при модулирующей частоте 10 кГц и Fд не более 1 МГц, Гц

±(0,015^д + 20)

Коэффициент гармоник огибающей при Рд = 1 МГц и модулирующей частоте 10 кГц, %, не более

0,1

Диапазон модулирующих частот, Гц

штатно

от 0,1 до 1106

опция K24

от 0,1 до 1107

Таблица 8 - Метрологические характеристики. Параметры выходного сигнала в режиме внутренней квадратурной модуляции (опция B9)__

Наименование характеристики

Значение

Полоса модуляции, МГц

штатно (для несущих от 200 МГц)

120

опция К523 (для несущих от 300 МГц)

240

опция К524 (для несущих от 650 МГц)

500

опция К525 (для несущих от 1,25 ГГц)

1000

Неравномерность АЧХ в полосе модуляции, дБ

±1,0

Подавление несущей, в диапазоне частот, дБ, не менее

от 250 МГц до 19,5 ГГц включ.

55

св.19,5 до 31 ГГц для опции В1031

40

св.19,5 до 44 ГГц

для опций В1044, B1044N

30

Подавление зеркального канала, в полосе модуляции, дБ, не менее

40

Пределы допускаемой абсолютной погрешности среднеквадратического значения векторной ошибки на частоте 1 ГГц для модуляции типа 16QAM и скорости передачи до 10 МГц, %

±0,8

* Примечание: Для опции B1044N полоса модуляции = 500 МГц в диапазоне частот св. 19,5 до 44 ГГ ц

Таблица 9 - Основные технические характеристики

Наименование характеристики

Значение

Тип выходного СВЧ разъема

опции B1006, В1007

N «розетка»

опции B1012, B1020, B1031

2,92 мм «розетка»

опции B1044, B1044N

1,85 мм «вилка»

опция В90 выход гетеродина

SMA «розетка»

Рабочие условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха при температуре 40 °С, %, не более

от +18 до +33 85

Условия хранения и транспортирования:

-    температура окружающей среды, °С

-    относительная влажность воздуха при температуре 40 °С, %, не более

от -40 до +60 95

Наименование характеристики

Значение

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Г ц

от 207 до 253 от 50 до 60

Потребляемая мощность, Вт, не более

450

Масса, кг, не более

21

Габаритные размеры (ширина х глубина х высота), мм, не более

435x460x192

Время прогрева, мин

30

Средняя наработка на отказ, лет

10

Знак утверждения типа

наносится на переднюю панель генераторов сигналов векторных SMM100A в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 10 - Комплектность средства измерений

Наименование

Обозначение

Количество

Генератор сигналов векторный

SMM100A

1 шт.

Опция частотного диапазона до 6 ГГ ц

B1006

по отдельному заказу

Опция частотного диапазона до 7,5 ГГц

B1007

по отдельному заказу

Опция частотного диапазона до 12,75 ГГц

B1012

по отдельному заказу

Опция частотного диапазона до 20 ГГ ц

B1020

по отдельному заказу

Опция частотного диапазона до 31,8 ГГц

B1031

по отдельному заказу

Опция частотного диапазона до 44 ГГ ц

B1044

по отдельному заказу

Опция частотного диапазона до 44 ГГ ц

B1044N

по отдельному заказу

Опция модулирующего генератора квадратурных сигналов с полосой частот 120 МГц

В9

по отдельному заказу

Опция фазовой когерентности

B90

по отдельному заказу

Опция импульсного модулятора

K22

по отдельному заказу

Опция импульсного генератора

K23

по отдельному заказу

Опция многофункционального генератора сигналов для аналоговой модуляции

K24

по отдельному заказу

Опция расчета данных для цифровой модуляции на генераторе

К520

по отдельному заказу

Опция расширения полосы частот для модулирующего генератора квадратурных сигналов до 240 МГц

К523

по отдельному заказу

Опция расширения полосы частот для модулирующего генератора квадратурных сигналов до 500 МГц

К524

по отдельному заказу

Опция расширения полосы частот для модулирующего генератора квадратурных сигналов до 1 ГГ ц

К525

по отдельному заказу

Опция входа/выхода опорных частот 100 МГц и 1 ГГц

К703

по отдельному заказу

Опция входа опорных частот в диапазоне от 1 до 100 МГц

К704

по отдельному заказу

Опция модулятора амплитудной, частотной и фазовой модуляций

К720

по отдельному заказу

Комплект ЗИП

-

1 компл.

Руководство по эксплуатации

-

1 экз.

Сведения о методах измерений

приведены в разделе 3.3 “Порядок работы с прибором” руководства по эксплуатации

Нормативные документы

Приказ Росстандарта № 1621 от 31.07.2018 Об утверждении государственной поверочной схемы для средств измерений времени и частоты;

Приказ Росстандарта № 3461 от 30.12.2019 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц

Приказ Росстандарта № 2839 от 29.12.2018 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 78,33 ГГц

ГОСТ Р 8.607-2004 ГСИ. Государственная поверочная схема для средств измерений девиации частоты

ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний

Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия

Зарегистрировано поверок 7
Поверителей 3
Актуальность данных 21.11.2024
82791-21
Номер в ГРСИ РФ:
82791-21
Производитель / заявитель:
"Rohde & Schwarz zаvod Vimperk, s.r.o.", Чехия
Год регистрации:
2021
Cрок действия реестра:
26.08.2026
Похожие СИ
84324-22
84324-22
2022
Компания "Keysight Technologies Inc.", США; Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 11.01.2027
84514-22
84514-22
2022
AnaPico AG, Швейцария
Срок действия реестра: 31.01.2027
84935-22
84935-22
2022
Компания "Keysight Technologies (Chengdu) Co., Ltd & Keysight Technologies (China) Co., Ltd.", Китай
Срок действия реестра: 25.03.2027
85034-22
85034-22
2022
"Narda Safety Test Solutions S.r.l.", Италия
Срок действия реестра: 30.03.2027
85989-22
85989-22
2022
Datrend Systems Inc., Канада
Срок действия реестра: 01.07.2027
86078-22
86078-22
2022
Datrend Systems Inc., Канада
Срок действия реестра: 06.07.2027
86430-22
86430-22
2022
AnaPico AG, Швейцария
Срок действия реестра: 16.08.2027
86756-22
86756-22
2022
ОАО "МНИПИ", Республика Беларусь
Срок действия реестра: 01.03.2027
86755-22
86755-22
2022
ОАО "МНИПИ", Республика Беларусь
Срок действия реестра: 01.03.2027
86754-22
86754-22
2022
ОАО "МНИПИ", Республика Беларусь
Срок действия реестра: 01.03.2027
