| Номер в госреестре | 82795-21 |
| Наименование СИ | Мерники технические 1-го класса горизонтальные |
| Обозначение типа СИ | ММТ-500 |
| Изготовитель | Акционерное общество "Содружество-92" (АО "Содружество-92"), Краснодарский край, станица Новотитаровская |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерники технические 1-го класса горизонтальные ММТ-500 (далее - мерники) предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.
Принцип работы мерников основан на измерении объёма жидкости методом слива или
налива.
Мерники изготовлены из коррозионно-стойких материалов, не взаимодействующих с рабочей средой. Конструкция мерника обеспечивает достаточную жесткость, прочность и вместимость при длительной эксплуатации.

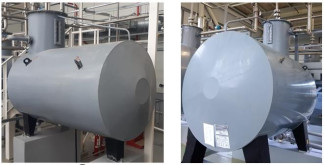

Конструктивно мерники представляют собой горизонтальный сварной сосуд в виде цилиндра с наклонной осью, двумя коническими днищами и горловиной с плоской съемной крышкой. В крышке имеется лючок с воздушником, служащий для сообщения внутренней полости мерника с атмосферой. По высоте переднего днища мерников расположены на равных расстояниях три пробно-спусковых крана, служащих для снижения уровня спирта до необходимого объема и для отбора проб. Для измерения объёма, наблюдения за уровнем жидкости и контроля в мерниках предусмотрены смотровые окна. Внутри корпуса имеется переливная труба, автоматически устанавливающая уровень спирта по отметке номинальной вместимости и наливная труба для дольного залива спирта. Заполнение мерника спиртом до необходимого объема происходит через трубу для донного залива. Слив спирта из мерника происходит через сливной патрубок путем поворота рукоятки крана сливного патрубка. Мерники устанавливаются на регулируемые опоры строго по уровню. Установка мерника по уровню проверяется расположенным на корпусе мерника отвесом. К мерникам данного типа относятся мерники ММТ-500 зав.№№ 7, 8.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки. Пломбы со знаком поверки наносятся на смотровые окна, крышку мерника, краны для отбора проб и на фланцы.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2 и 3.
Рисунок 2 - Схема пломбировки мерников МТ-500, зав.№№ 7 от несанкционированного доступа, обозначение места нанесения знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики мерников МТ-500, зав.№№ 7, 8
| Наименование характеристики | Значение | |
| № 7 | № 8 | |
| Номинальная вместимость, дм3 | 5000,0 | 5000,0 |
| Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % | ±0,2 | |
Таблица 2 - Технические характеристики мерников МТ-500, зав.№№ 7, 8
| Наименование характеристики | Значение | |
| № 7 | № 8 | |
| Габаритные размеры (Длина х ширина х высота), мм, не более | 2500х1760х2800 | 2500х1760х2800 |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от +10 до +30 | |
| - относительная влажность, % | от 30 до 80 | |
| - атмосферное давление, кПа | от 84 до 106 | |
наносится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник технический 1 -го класса горизонтальный ММТ-500 | ММТ-500, зав.№ 7 | 1 шт. |
| Мерник технический 1 -го класса горизонтальный ММТ-500 | ММТ-500, зав.№ 8 | 1 шт. |
| Паспорт | ММТ-500, зав.№ 7 ПС | 1 шт. |
| Паспорт | ММТ-500, зав.№ 8 ПС | 1 шт. |
приведены в разделе 3 «Порядок работы» паспорта.
Нормативные документы, устанавливающие требования к мерникам техническим 1 -го класса горизонтальным ММТ-500
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.633-2013 «Государственная система обеспечения единства измерений Мерники металлические технические. Методика поверки»
| Зарегистрировано поверок | 5 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
