| Номер в госреестре | 82798-21 |
| Наименование СИ | Дозиметры индивидуальные рентгеновские и гамма-излучений |
| Обозначение типа СИ | ДКГ-РМ1621 |
| Изготовитель | Общество с ограниченной ответственностью «Радметрон» (ООО «Радметрон»), Республика Беларусь |
| Год регистрации | 2021 |
| Срок свидетельства | 25.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозиметры индивидуальные рентгеновского и гамма- излучений ДКГ-РМ1621 (далее по тексту - приборы) предназначены для:
- измерения мощности индивидуального эквивалента дозы рентгеновского и гамма-излучений Яр(10) (далее по тексту - МЭД);
- измерения индивидуального эквивалента дозы рентгеновского и гамма- излучений НР{ 10) (далее по тексту - ЭД);
- регистрации времени набора ЭД;
- выдачи звуковой сигнализации при превышении пороговых значений ЭД или МЭД;
- передачи информации, накопленной и сохраненной в энергонезависимой памяти прибора, в персональный компьютер (далее по тексту - ПК) с помощью адаптера инфракрасного канала связи.
Приборы могут использоваться персоналом атомных установок, радиологических и изотопных лабораторий, сотрудниками аварийных служб, гражданской обороны, пожарной охраны, полиции, сотрудниками таможенных и пограничных служб, а также широким кругом потребителей для измерения МЭД и ЭД рентгеновского и гамма- излучений.
Принцип действия прибора основан на подсчете числа импульсов, поступающих с выхода детектора, и вычислении МЭД и ЭД по специальному алгоритму. Время измерения МЭД выбирается автоматически с учетом допустимой статистической погрешности.
Управление всеми режимами прибора осуществляется с помощью микропроцессора. Микропроцессор тестирует состояние основных узлов прибора, ведет обработку по-информации, осуществляет вывод результатов измерения или режимов ра-цифровой жидкокристаллический индикатор, управляет работой схемы ^ботоспособности детектора, выдаёт сигнал на звуковой, световой или диализатор в случаях, предусмотренных алгоритмом работы прибора, гояние элементов питания прибора и управляет процессом обмена ин-прибором и ПК.
В качестве детектора рентгеновского и гамма- излучений используется энергокомпенсированный счетчик Гейгера-Мюллера.
Питание прибора осуществляется от гальванического элемента питания типа АА.
Конструктивно прибор выполнен в виде портативного прибора, на лицевой части которого расположены кнопки управления, жидкокристаллический индикатор (ЖКИ) и приемо-передающие фотоэлементы инфракрасного канала связи. С помощью кнопок управления осуществляется управление режимами работы прибора и подсветка ЖКИ. Приборы выпускаются в четырех модификациях.
-дозиметр индивидуальный рентгеновского и гамма-излучений ДКГ-РМ1621; -дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1621А. Отличается от дозиметра ДКГ-РМ1621 расширенным диапазоном измерений МЭД;
-дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1621М. Отличается от дозиметра ДКГ-РМ1621 наличием режима поиска и встроенной вибрационной и световой сигнализацией;

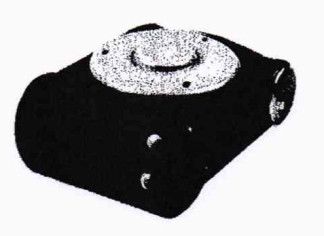

-дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1621МА. Отличается от дозиметра ДКГ-РМ1621 расширенным диапазоном измерений МЭД, наличием режима поиска и встроенной вибрационной и световой сигнализацией. Внешний вид прибора представлен на рисунке 1.
Программное обеспечение (далее по тексту - ПО) приборов подразделяется на встроенное ПО (программа микропроцессора) и прикладное ПО «Personal Dose Tracker (MySQL)», для работы на ПК, работающих под управлением ОС Windows.
Встроенное ПО размещено в энергонезависимой памяти прибора и позволяет осуществлять:
- тестирование и диагностику основных блоков прибора;
- измерение и визуализацию МЭД и ЭД;
- поиск источников фотонного излучения;
- работу в режиме установок;
- индикацию номера прибора;
- связь с ПК;
- непрерывный контроль напряжения элемента питания.
Прикладное ПО устанавливается на ПК, работающий под управлением ОС Windows. Прикладное ПО обеспечивает возможность выполнения следующих действий:
- считывать значения ЭД (МЭД) в момент превышения установленных порогов, а также время, дату и месяц, когда произошло превышение установленных порогов;
-устанавливать интервал записи истории МЭД и накопления ЭД;
- считывать и устанавливать пороговые значения ЭД и МЭД;
- считывать информацию из памяти прибора (историю МЭД и историю накопления
ЭД);
- считывать и устанавливать рабочие параметры прибора.
Разделение ПО с выделением метрологически значимой части не предусмотрено. К метрологически значимому относится все ПО.
Запись встроенного ПО в энергонезависимую память приборов осуществляется в процессе производства при помощи специального оборудования изготовителя. ПО защищено от преднамеренных и непреднамеренных изменений защитной пломбой. Пломба ограничивает доступ к ПО, при этом ПО не может быть изменено без нарушения пломбы.
Контроль защиты прикладного ПО осуществляется сравнением версии и контрольной суммы, рассчитанной по методу MD5, с версией и контрольной суммой записанными в РЭ на приборы.
Идентификационные данные ПО приборов, приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Встроенное ПО | |
| Идентификационное наименование ПО | ТИГР.00008.00.02.1 |
| Номер версии (идентификационный номер) ПО | не ниже v 1.3* |
| Цифровой идентификатор ПО | — |
| Прикладное ПО («Personal Dose Tracker (MySQL)») | |
| Идентификационное наименование ПО | ТИГР.00043.00.00 |
| Номер версии (идентификационный номер) ПО | не ниже v 3.38.614.27459* |
| Цифровой идентификатор ПО (MD5) | 7a5c67efbcf0fc3cdb5f355736df7b21 * |
| Примечание * - Актуальные идентификационные данные ПО приведены в разделе «Свидетельство о приемке» РЭ на приборы. | |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 2
| Характеристика | Значение | |||
| ДКГ-РМ1621 | ДКГ-РМ1621М | ДКГ-РМ1621А | ДКГ-РМ1621МА | |
| 1 | 2 | 3 | 4 | 5 |
| Диапазон измерений МЭД | от 0,1 мкЗв/ч до 100 мЗв/ч | от 0,1 мкЗв/ч до 1,00 Зв/ч | ||
| Пределы допускаемой основной относительной погрешности при измерении МЭД | ±(15+Ki/tf+K2tf)% • где: Н - значение МЭД, мЗв/ч; Ki - коэффициент равный 0,0015 мЗв/ч; Кг - коэффициент равный 0,01 (мЗв/ч)*1 | |||
| Диапазон измерений ЭД | от 1,0 мкЗв до 9,99 Зв | |||
| Пределы допускаемой основной относительной погрешности при измерении ЭД | ±15% | |||
| Диапазон энергий регистриру-: емого рентгеновского и гамма- qt МэВ излучения | ||||
| Энергетическая зависимость относительно энергии 0,662 МэВ (137Cs) | ±30% , | |||
| 1 | 2 | 3 | 4 5 |
| Пределы допускаемой дополнительной относительной погрешности при измерении МЭД: | |||
| - при изменении температуры окружающего воздуха от нормальной (20±5)°С в диапазоне рабочих температур (от минус 40 °С до плюс 60 °С) | ±10% | ||
| - при относительной влажности окружающего воздуха 98 % при температуре плюс 35 °С | ±10% | ||
| - при изменении напряжения питания от номинального значения до крайних значений напряжения питания | ±5% | ||
| - при воздействии магнитного поля напряженностью 400 А/м | ±5% | ||
| - при воздействии радиочастотных электромагнитных полей | ±5% | ||
| Напряжение питания приборов | 1,5 (плюс 0,1; минус 0,4) В | ||
| Габаритные размеры, мм, не более | 87x72x39 | ||
| Габаритные размеры дозиметра в упаковке, мм, не более | 190x140x71 | ||
| Масса дозиметра, кг, не более | 0,165 | 0,185 | 0,165 0,185 |
| Масса дозиметра в упаковке, кг, не более | 0,4 | ||
| Средний срок службы, лет, не менее | 10 | ||
| Наработка на отказ, ч, не менее | 20000 | ||
| Среднее время восстановления, мин, не более | 60 | ||
Знак утверждения типа наносится на титульный лист руководства по эксплуатации ТИГР.412118.027 РЭ типографским способом.
| Наименование, тип | Обозначение | Количество на модификацию | |||
| ДКГ- РМ1621 | дкг- РМ1621А | ДКГ- РМ1621М | ДКГ- РМ1621МА | ||
| Дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1621 | ТИГР.412118.027 | 1 | |||
| Дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1621А | ТИГР.412118.027-02 | 1 | |||
| Дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1621М | ТИГР.412118.027-04 | 1 | |||
| Дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1621МА | ТИГР.412118.027-06 | 1 | |||
| Комплект принадлежностей | ТИГР.305621.010 | 1 | 1 | 1 | 1 |
| Руководство по эксплуатации^ | ТИГР.412118.027 РЭ | 1 | 1 | 1 | 1 |
| Краткое руководство по эксплуатации | ТИГР.412118.027 КРЭ | 1 | 1 | 1 | 1 |
| Упаковка | ТИГР.305641.027 | 1 | 1 | 1 | 1 |
| 1) В состав входит методика поверки | |||||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 100345122.027-2010 «Дозиметры индивидуальные рентгеновского и гамма- излучений ДКГ-РМ1621. Технические условия».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
МРБ МП.987-2010 «Методика поверки дозиметров индивидуальных рентгеновского и гамма- излучений ДКГ-РМ1621».
Дозиметры индивидуальные рентгеновского и гамма- излучений ДКГ-РМ1621 соответствуют ГОСТ 27451-87, ТУ BY 100345122.027-2010, ТР ТС 020/2011 (сертификат соответствия № ЕАЭС BY/112 02.01. 020 09804, выдан ОАО «БЕЛЛИС», срок действия до 16.09.2025).
Межповерочный интервал - не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 378-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
Разработчик/изготовитель:
Общество с ограниченной ответственностью «Полимастер» (ООО «Полимастер»). Юридический адрес: Республика Беларусь, 220040, г. Минск, ул. М. Богдановича, 112-Зн, кабинет 53.
Почтовый адрес: Республика Беларусь, 220141, г. Минск, ул. Ф. Скорины, 51.
Тел +375 17 268 6819
Факс +375 17 264 23 56
E-mail: polimaster@polimaster.com
Начальник научно-исследовательского центра испытаний средств измерений и техники
Лист 6 Листов 6
