| Номер в госреестре | 82799-21 |
| Наименование СИ | Дозиметры индивидуальные рентгеновские и гамма-излучений |
| Обозначение типа СИ | ДКГ-РМ1630 |
| Изготовитель | ООО "Полимастер", Республика Беларусь |
| Год регистрации | 2021 |
| Срок свидетельства | 25.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Выпускают по ТУ BY 100345122.099-2020. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Дозиметры индивидуальные рентгеновского и гамма- излучений ДКГ-РМ1630 (далее - дозиметры) предназначены для:
- измерения мощности индивидуального эквивалента дозы ЯР(10) (далее - МЭД) непрерывного и импульсного рентгеновского и гамма- излучений (далее - фотонного излучения);
- измерения индивидуального эквивалента дозы ЯР( 10) (далее - ЭД) непрерывного и импульсного фотонного излучения;
- регистрации времени набора ЭД;
- выдачи звуковой, световой сигнализаций при превышении пороговых значений ЭД или МЭД;
- передачи информации, накопленной и сохраненной в энергонезависимой памяти, по радиоканалу типа Bluetooth.
Дозиметры могут использоваться в местах, где излучение является опасным для здоровья людей, и решать задачи обеспечения индивидуального дозиметрического контроля и обеспечения радиационной безопасности персонала радиологических отделений и лабораторий медицинских центров, больниц и поликлиник.
Принцип действия дозиметров основан на периодическом измерении интервалов времени между включением детектора и первым (после включения детектора) зарегистрированным импульсом фотонного излучения и вычислением МЭД и ЭД по специальному алгоритму. Время измерения мощности дозы выбирается автоматически с учетом допустимой статистической погрешности.
Управление всеми режимами дозиметров осуществляется с помощью микропроцессора. Микрсшреца^сор тестирует состояние основных узлов дозиметров, ведет обработку посту*та5^ё№^ш*ормации, осуществляет вывод результатов измерения и режимов рабо^дози1тетро&^ жидкокристаллический индикатор (далее-ЖКИ), управляет схемой йфс^ботюспособности детектора, выдает сигнал на звуковой и световой дондо&зЬЬы i в£Случаях, предусмотренных алгоритмом работы
дозиметров, контролирует состояние элемента питания дозиметров и управляет процессом обмена информацией между дозиметрами и персональным компьютером (далее - ПК).
В качестве детектора фотонного' излучения используется энергокомпенсированный счетчик Гейгера-Мюллера.
В дозиметрах имеется внутренняя энергонезависимая память, позволяющая накапливать, хранить и с помощью ПК считывать дозиметрическую информацию. Дозиметры также имеют возможность связи с ПК по радиоканалу типа Bluetooth.
Питание дозиметров осуществляется от встроенного аккумулятора. Заряд аккумулятора дозиметров осуществляется от беспроводного зарядного устройства, входящего в комплект поставки.

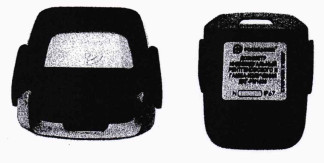

Общий вид дозиметра представлен на рисунке 1.
Программное обеспечение (далее по тексту - ПО) дозиметров является встроенным.
Запись встроенного ПО (программы микропроцессора) в энергонезависимую память дозиметров осуществляется в процессе производства при помощи специального оборудования изготовителя. ПО защищено от преднамеренных и непреднамеренных изменений защитной пломбой. Пломба ограничивает доступ к ПО, при этом ПО не может быть изменено без нарушения пломбы. Кроме того, контроль защиты встроенного ПО осуществляется проверкой отсутствия сообщений об ошибках при тестировании дозиметров, целостностью пломбы на дозиметрах и соответствия версии встроенного ПО, индицируемого в режиме индикации версии встроенного ПО, номеру версии, записанной в разделе «Свидетельство о приемке» паспорта на дозиметры.
Идентификационные данные ПО дозиметров приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Программа микропроцессорная | ТИГР.00086.00.02-01 | не ниже v 0.2* | — | г |
* Текущий номер версии программы микропроцессора указан в разделе «Свидетельство о приемке» пас-порта на дозиметры_
Основные характеристики дозиметров представлены в таблице 2.
Таблица 2
| Наименование параметра | Значение |
| 1 | 2 |
| Диапазон измерений МЭД непрерывного и среднего значения импульсного (при длительности импульса не менее 2 мс и пиковой МЭД в импульсе не более 1,0 Зв/ч) фотонного излучения | от 0,1 мкЗв/ч до 1,0 Зв/ч |
| Пределы допускаемой основной относительной погрешности при измерении МЭД | ±15% |
| Диапазон установки порогового уровня МЭД | от 0,1 мкЗв/ч до 1,0 Зв/ч |
| Дискретность установки порогового уровня МЭД | 0,1 мкЗв/ч |
| Диапазон измерений ЭД непрерывного и импульсного (при длительности импульса не менее 2 мс и пиковой МЭД в импульсе не более 1,0 Зв/ч) фотонного излучения | от 1,0 мкЗв до 10 Зв |
| Пределы допускаемой основной относительной погрешности при измерения ЭД | ±15% |
| Диапазон установки порогового уровня ЭД | от 1,0 мкЗв до 10 Зв |
| Дискретность установки порогового уровня ЭД | 1 мкЗв |
| Дискретность отсчета времени накопления ЭД | 1 мин |
| Рабочие условия эксплуатации дозиметров: | |
| -диапазон температур окружающего воздуха; | от минус 10 °С до плюс 50 °С |
| - относительная влажность окружающего воздуха при 35 °С; | не более 98 % |
| - атмосферное давление, | от 84 до 106,7 кПа |
| Пределы допускаемой дополнительной относительной погрешности при измерении МЭД, ЭД: | |
| - при измерении МЭД и ЭД импульсного фотонного излучения | (го + чь где tpulse - длительность импульса, мс; п - количество импульсов |
| - при изменении температуры окружающего воздуха от нормальной (20±5)°С до минус 10 °С и от нормальной (20±5) °С до плюс 50 °С; | ±10% |
| - при относительной влажности окружающего воздуха 98 % при температуре плюс 35 °С; | ±10% |
| - при изменении напряжения питания от номинального значения 3,8 В до крайних значений напряжения питания; | ±10% |
| - при воздействии магнитного поля напряженностью 800 А/м; | ±10% |
| - при воздействии радиочастотных электромагнитных полей | ±10% |
| 1 | 2 I |
| Диапазон энергий регистрируемого фотонного излучения | от 0,015 до 1,5 МэВ |
| Энергетическая зависимость чувствительности относительно энергии 0,662 МэВ (137Cs) | от минус 29 % до плюс 45% |
| Напряжение питания дозиметров | от 3,5 до 4,2 В |
| Время непрерывной работы дозиметров от полностью заряженного аккумулятора (емкость 180 мА ч), при использование звуковой и световой сигнализаций не более 20 с/сут.: | |
| - при отключенном интерфейсе Bluetooth, средней МЭД до 0,3 мкЗв/ч | не менее 1464 ч |
| - при включенном интерфейсе Bluetooth, средней МЭД до 0,3 мкЗв/ч | не менее 240 ч |
| Нестабильность показаний дозиметра за время непрерывной работы 24 ч | не более 5 % |
| Степень защиты, обеспечиваемая оболочкой корпуса дозиметров по ГОСТ 14254-2015 | IP67 |
| Габаритные размеры дозиметров | не более 63*50*18 мм |
| Масса дозиметров | не более 0,05 кг |
| Средний срок службы | не менее 10 лет |
| Средняя наработка на отказ | не менее 20000 ч |
| Среднее время восстановления | не более 60 мин |
Знак утверждения типа наносится типографским способом на титульный лист паспорта ТИГР.412118.509 ПС.
Комплект поставки дозиметров указан в таблице 3.
Таблица 3__
| Наименование, тип | Обозначение | Количество, шт. |
| Дозиметр индивидуальный рентгеновского и гамма-излучений ДКГ-РМ1630 | ТИГР.412118.509 | 1 |
| Клипса | ТИГР.733261.500 | 1 |
| Клипса | ТИГР.733261.501 | 1 |
| Руководство по эксплуатации ^ | ТИГР.412118.509 РЭ | 1 |
| Беспроводное зарядное устройство, выполненное по WPC Ql standard 2) | — | 1 |
| Упаковка | ТИГР .412915535 | 1 |
| В состав входит методика поверки. 2) Покупное изделие, поставляется по требованию потребителя вместе с дозиметром | ||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100345122.099-2020 «Дозиметр индивидуальный рентгеновского и гамма-излучений ДКГ-РМ1630. Технические условия».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
СТБ IEC 61526-2012 «Приборы радиационной защиты. Измерение индивидуального эквивалента дозы Нр (10) и Нр (0,07) для рентгеновского, гамма-, нейтронного и бета-излучения. Дозиметры индивидуальные с непосредственным считыванием показаний эквивалента дозы».
МРБ МП.3071-2021 «Дозиметр индивидуальный рентгеновского и гамма-излучений ДКГ-РМ1630. Методика поверки».
Дозиметры индивидуальные рентгеновского и гамма- излучений ДКГ-РМ1630 соответствуют требованиям ТУ BY 100345122.099-2021, ГОСТ 27451-87, СТБ IEC 61526-2012, ТР ТС 020/2011 (декларация о соответствии регистрационный номер ЕАЭС № BY/112 11.01. ТР020 003 41711, срок действия до 03.06.2025).
Межповерочный интервал - не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ,
г. Минск, Старовиленский тракт, 93, тел. 378-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
Разработчик/изготовитель:
Общество с ограниченной ответственностью «Полимастер» (ООО «Полимастер»).
Юридический адрес: Республика Беларусь, 220040, г. Минск, ул. М. Богдановича, 112-Зн, кабинет 53.
Почтовый адрес: Республика Беларусь, 220141, г. Минск, ул. Ф. Скорины, 51.
Тел +375 17 268 6819
Факс+375 17 264 23 56
E-mail: polimaster@polimaster.com
Начальник научно-исследовательского центра испытаний средств измерений и техники
Лист 5 Листов 5
