| Номер в госреестре | 82804-21 |
| Наименование СИ | Спектрометры |
| Обозначение типа СИ | МКС-АТ6104ДМ |
| Изготовитель | УП "АТОМТЕХ", Республика Беларусь |
| Год регистрации | 2021 |
| Срок свидетельства | 30.07.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры МКС-АТ6104ДМ (далее - спектрометры) предназначены для измерений энергетического распределения регистрируемого гамма-излучения, мощности амбиентного эквивалента дозы (далее - мощности дозы) гамма-излучения при оценке радиационной обстановки, для идентификации гамма-излучающих радионуклидов, обеспечения радиационного мониторинга пресной и морской воды, донных отложений, а также решения других задач радиационного контроля.
Спектрометры относятся к погружным средствам измерений. Измерения могут проводиться на глубинах до 500 м без предварительного отбора и подготовки проб.
Спектрометры выпускаются в двух модификациях: МКС-АТ6104ДМ, МКС-АТ6104ДМ1.
Спектрометр представляет собой многофункциональный портативный прибор, состоящий из устройства детектирования (далее - УД), адаптера интерфейсного (далее-АИ), установленного на катушке кабельной, и компьютера портативного (далее - КП). УД включает в себя спектрометрический блок детектирования гамма-излучения и устройство обработки (далее - УО), размещенные в стальном корпусе.
Принцип действия УД основан на использовании методов сцинтилляционной спектрометрии и радиометрии. В качестве детектора в блоке детектирования гамма-излучения применяется сцинтилляционный кристалл Nal(TI) диаметром 63 мм и высотой 63 мм для МКС-АТ6104ДМ, диаметром 63 мм и высотой 160 мм для МКС-АТ6104ДМ1. Метрологически значимые параметры хранятся в энергонезависимой памяти блока детектирования.
В УД при измерении мощности дозы гамма-излучения реализован спектрометрический метод преобразования аппаратурных спектров в мощность дозы с помощью корректирующих весовых коэффициентов, значения которых зависят от энергии регистрируемого гамма-из£*^§йШ?
Для повышения стабильностей*!
стабилизации
спектрометрическрг^\факта,
i
проверку его работоспособности в процессе работы. Кроме того, в УД реализована система автоматической термокомпенсации параметров спектрометрического тракта.
Соединение между УД и АИ осуществляется с помощью кабеля-троса. Для передачи данных между УД и АИ используется последовательный интерфейс RS485. Передача данных от АИ к КП осуществляется либо с использованием беспроводной технологии Bluetooth, либо по последовательному интерфейсу RS232. При использовании беспроводной технологии Bluetooth связь поддерживается на расстоянии до 10 м.
Спектрометры имеют встроенный в КП GPS-приемник, в результате чего осуществляется привязка результатов измерений к географическим координатам на местности.
Использование алгоритмов, реализованных в прикладном программном обеспечении КП, обеспечивает анализ и обработку аппаратурных спектров, представление данных в виде энергетического распределения регистрируемого гамма-излучения, отображение значения мощности дозы гамма-излучения.
Место нанесения знака поверки (клейма-наклейки) - эксплуатационная документация.
Пломбирование спектрометров выполнено мастикой битумной №1 по ГОСТ 18680-73 на одном из двух крепежных винтов кронштейна.

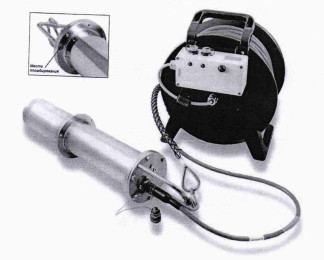

Внешний вид спектрометров приведен на рисунке 1.
Программное обеспечение (далее - ПО) спектрометров состоит из встроенного и внешнего (прикладного).
Встроенное ПО предназначено для представления регистрируемого гамма-излучения в виде энергетического распределения, передачи его и других данных с УД на КП. Встроенное ПО защищено от преднамеренных и непреднамеренных изменений путем пломбирования УД. Доступа к цифровому идентификатору ПО нет.
Прикладное ПО состоит из программ «AT6104DM», «ATDM», «ATDM mobile» и «GARM».
Программа «AT6104DM» предназначена для анализа и обработки аппаратурного спектра, а также сопутствующей информации от УД, отображения результатов измерений и идентификации на экране КП, работающего под управлением операционной системы Windows (различных версий).
Программа «ATDM» предназначена для получения и обработки спектрометрической и сопутствующей информации (температура, положение УД в пространстве и т.д.), расчета и отображения результатов измерений на экране КП, работающего под управлением операционной системы Windows (различных версий). Программа «ATDM» имеет расширенные (по сравнению с программой «AT6104DM») методы и алгоритмы обработки информации, поступающей от УД.
Программа «ATDM mobile» предназначена для получения и обработки спектрометрической информации от УД, расчета и отображения результатов измерений на экране КП, работающего под управлением операционной системы Windows mobile (различных версий).
Программа «GARM» предназначена для отображения на персональном компьютере результатов измерений с привязкой к географическим координатам на местности. Программа «GARM» не является метрологически значимой, выполняет дополнительные функции и не влияет на работоспособность спектрометра.
Идентификационные данные внешнего ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AT6104DM.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.3.5.1; l.x.y.z* |
| Цифровой идентификатор ПО (MD5) | e75846231ffd0f2dec2a12d810600b65~ |
| Идентификационное наименование ПО | ATDM.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.4.2.1; l.x.y.z* |
| j Цифровой идентификатор ПО (MD5) | 4901 e67fdecb08e3de0c16с6ае8Ь0а 1 f** |
| | Идентификационное наименование ПО | ATDM Mobile.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0.1; l.x.y.z* |
| Цифровой идентификатор ПО (CRC32) | 81СЕ0185** |
| | * х, у, z - составная часть номера версии ПО: х, у, z принимают равными от 0 до 99. ! ** Цифровой идентификатор приведен только для представленных версий ПО. | |
| ■ Примечание - Идентификационные данные версий ПО l.x.y.z заносят в раздел 1 «Свидетельство о приемке» руководства по эксплуатации и в протокол поверки. | |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
от 70 до 3000 кэВ
Диапазон энергий регистрируемого гамма-излучения
Число каналов для измерения энергетического распределения_
1024
±1 %
Пределы допускаемой основной относительной погрешности характеристики преобразования
Относительное энергетическое разрешение для энергии гамма-излучения 662 кэВ радионуклида 137Cs, не более
8,5 %
4,0% 6,4 %
105 с*1
Эффективность регистрации в пике полного поглощения для энергии гамма-излучения 662 кэВ радионуклида 137Cs, не менее:
- для МКС-АТ6104ДМ _
- для МКС-АТ6104ДМ1
Максимальная входная статистическая загрузка, не менее
Диапазон измерений мощности дозы гамма-излучения: -для МКС-АТ6104ДМ
-для МКС-АТ6104ДМ1 от 0,03 до 130 мкЗв/ч
Поддиапазоны измерений; от 0,03 до от 0,4 до _ 0,4 мкЗв/ч _ 130 мкЗв/ч
от 0,03 до 50 мкЗв/ч
Поддиапазоны измерений: от 0,03 до от 0,4 до 0,4 мкЗв/ч ! 50 мкЗв/ч
Пределы допускаемой основной относительной | погрешности при измерении мощности дозы гамма-I излучения__
Энергетическая зависимость в диапазоне энергий регистрируемого гамма-излучения, в пределах
Время установления рабочего режима, не более
±20 %
±20 %
1 мин
Время непрерывной работы при автономном питании от блоков аккумуляторов УД, АИ и КП в нормальных условиях применения, не менее_
9ч
±1 %
5%
от-20°С до +50 °С
до 95 % от 84 ц^,Щ,:кС1а
Нестабильность характеристики преобразования, не более
Нестабильность показаний при измерении мощности дозы гамма-излучения, не более_
Рабочие условия эксплуатации:
- температура окружающего воздуха
- относительная влажность воздуха при температуре 35 °С и более низких температурах без конденсации влаги ___________
- атмосферное давление
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой дополнительной относительной погрешности характеристики преобразования: - при изменении температуры окружающего воздуха в рабочем диапазоне температур относительно нормальных условий - при воздействии постоянных магнитных полей и переменных полей сетевой частоты напряженностью до 400 А/м | __________±2 %_________ ±2% |
| i Пределы допускаемой дополнительной относительной погрешности при измерении мощности дозы гамма-излучения: - при изменении температуры окружающего воздуха в рабочем диапазоне температур относительно нормальных условий - при воздействии постоянных магнитных полей и переменных полей сетевой частоты напряженностью до 400 А/м - при воздействии синусоидальных вибраций в диапазоне частот от 10 до 150 Гц - при воздействии одиночных механических ударов с пиковым ускорением 300 м/с2 | ±5 % . ±5% ________±5 %_______________ ±5% |
| Нормальные условия применения: - температура окружающего воздуха - относительная влажность окружающего воздуха | от 15 °С до 25 °С от 30 % до 80 % |
| - атмосферное давление - фон гамма-излучения, не более | от 84 до 106,7 кПа 0,2 мкЗв/ч |
| Габаритные размеры составных частей спектрометров, не более: - АИ -УД: | 100x200x60 мм |
| - МКС-АТ6104ДМ - МКС-АТ6104ДМ1 | 0 130*621 мм 0130^720 мм |
| Масса составных частей спектрометров, не более: - АИ | 0,5 кг |
| -УД: | |
| - МКС-АТ6104ДМ - МКС-АТ6104ДМ1 | 6,7 кг 8,4 кг |
| Степень защиты от проникновения воды, пыли и посторонних твердых частиц по ГОСТ 14254-2015: - АИ - УД | IP66 IP68 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной печати.
Комплект поставки спектрометров приведен в таблице 3. Таблица 3
| Наименование, тип | Обозначение | Коли чество, шт. | Примечание |
| 1 Компьютер портативный ' j | 1 | С установленным ПО. В состав входят принадлежности | |
| 2 Устройство детектирования | ТИАЯ.418269.087 ТИАЯ.418269.087-01 | 1 | Для МКС-АТ6104ДМ Для МКС-АТ6104ДМ1 |
| 3 Адаптер интерфейсный | ТИАЯ.468369.030 | 1 | Для связи УД и КП |
| 4 Руководство по эксплуатации | ТИАЯ.412155.012 РЭ | 1 | |
| 5 Программа «AT6104DM» | ТИАЯ.00164-01 | 1 | На внешнем носителе данных. По заказу |
| 6 Программа «AT6104DM». Руководство оператора | ТИАЯ.00164-01 34 | 1 | По заказу |
| 7 Программа «ATDM» | ТИАЯ.00240-01 | 1 | На внешнем носителе данных. По заказу |
| 8 Программа «ATDM». Руководство оператора | ТИАЯ.00240-01 34 | 1 | По заказу i | |
| 9 Программа «ATDM mobile» | ТИАЯ.00241-01 | 1 | На внешнем носителе | данных. i По заказу |
| 10 Программа «ATDM mobile». Руководство оператора | ТИАЯ.00241-01 34 | 1 | По заказу |
| 11 Программа «GARM» | ТИАЯ.00113-01 | 1 | На внешнем носителе данных |
| j 12 Программа «GARM». Руководство оператора | ТИАЯ.00113-01 34 | 1 | I |
| 13 Методика выполнения измерений | МВИ.МН 5362-2015 | 1 | По заказу |
| 14 Методика выполнения | измерений | МВИ.МН 5806-2017 | 1 | По заказу |
| ' 15 Методика поверки | МРБ МП.2504-2015 | 1 | I |
| 16 Комплект принадлежностей | ТИАЯ.412914.041 | 1 | | |
| • 17 Упаковка I I | ТИАЯ.305648.010 | 1 | Кейс для хранения и перенос*®^,. спектррйет^р^Ч и прииадлеждостедХ -1-с—if—. '1' ,д |
(qjOB 7
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100865348.031-2015 «Спектрометры МКС-АТ6104ДМ. Технические условия».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров».
МРБ МП.2504-2015 «Спектрометры МКС-АТ6104ДМ. Методика поверки».
МВИ.МН 5362-2015 «Методика выполнения измерений удельной активности 1311, 137Cs, 134Cs, 40К в водной среде без отбора проб с использованием спектрометров МКС-АТ6104ДМ или МКС-АТ6104ДМ1».
МВИ.МН 5806-2017 «Методика выполнения измерений удельной активности радионуклидов 137Cs, 134Cs, 40К в донных отложениях без отбора проб с использованием спектрометра МКС-АТ6104ДМ».
Спектрометры МКС-АТ6104ДМ соответствуют требованиям
ТУ BY 100865348.031 -2015, ГОСТ 27451 -87, ГОСТ 26874-86, ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии регистрационный номер ЕАЭС № BY/112 11.01. ТР004 003 42885 от 06.10.2020 действительна по 02.10.2025).
Межповерочный интервал: не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ,
г. Минск, Старовиленский тракт, 93, тел. 378-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
Разработчик: УП «АТОМТЕХ», 220005, г. Минск, ул. Гикало, 5
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
