Комплексы измерительные многофункциональные "ALMA METER 2", 82807-21

Назначение

Комплексы измерительные многофункциональные «Alma Meter 2» (далее -комплексы) предназначены для измерения и генерации электрических сигналов, преобразования сигналов от датчиков физических величин.

Областями применения комплексов являются радиоэлектронные измерения в метрологических, испытательных и ремонтных службах промышленных предприятий, научно-исследовательских и учебных лабораториях.

Описание

Комплексы работают в режиме дистанционного управления через интерфейсы Ethernet (LAN) или USB от любого сертифицированного компьютера с операционной системой Microsoft Windows, который в комплексе со специальным программным обеспечением из комплекта поставки комплекса выполняет функции устройства управления, накопления, обработки и отображения измерительной информации.

Полный состав комплексов включает 11 типов измерительных блоков различного назначения, два базовых блока В-301, В-302, содержащих модули интерфейсов Ethernet и USB, соответственно, и встроенные источники питания, а также лабораторный источник постоянного тока В-310. При этом каждый из измерительных блоков комплексов может быть заменен любым другим блоком, либо отсутствовать.

К каждому базовому блоку комплексов может быть подключено по интерфейсам Ethernet (для В-301) или USB (для В-301) до четырёх измерительных блоков любого из одиннадцати типов из состава комплексов, либо другой базовый блок того же типа. Это позволяет пользователю создавать различные конфигурации комплексов на основе древовидной интерфейсной сети, обеспечивая одновременную работу произвольного сочетания измерительных блоков всех типов из состава комплексов. При этом общая пропускная способность потока команд и данных всех измерительных блоков комплекса в текущей конфигурации ограничивается максимальной пропускной способностью интерфейсного канала связи базового блока комплекса, подключенного непосредственно к управляющему компьютеру.

Каждый из измерительных блоков комплексов может работать под управлением компьютера самостоятельно.    -т-

В составе базового блока В-301 имеется модуль интерфейса дяффрI-помощью которого осуществляется подключение измерительное,, управляющему компьютеру посредством пяти разъемов на заддей/р подключения интерфейсных кабелей, соответственно, к каждому щ ту блоков и к управляющему компьютеру.    i уп «УНИТЕХПРС7,

В составе базового блока В-302 имеется модуль интерфейса USB, с помощью которого осуществляется подключение измерительных блоков к управляющему компьютеру посредством разъемов на задней панели для подключения интерфейсных кабелей, четырех - к каждому из измерительных блоков и одного - к управляющему компьютеру.

На задней панели базовых блоков В-301, В-302 имеется четыре разъема, для подключения встроенного источника питания к каждому из измерительных блоков комплексов с помощью кабелей питания.

Коммутация выходов блока лабораторного источника питания В-310 с внешними потребителями выполняется с помощью органов подсоединения (проводов питания с клеммами либо штекерами) на передней панели.

Полный набор комплекса включает перечисленные ниже типы измерительных блоков.

Блоки осциллографов цифровых В-321, В-322 имеют на передней панели два разъема для подключения входного сигнального кабеля либо выносного делителя к каждому из измерительных каналов и разъем для подключения сигналов внешней синхронизации. В блоке В-322 дополнительно имеется выход генератора. В блоках осуществляется аналого-цифровое преобразование измеряемых сигналов, накопление результатов во встроенной буферной памяти с дальнейшей передачей по интерфейсу в компьютер для программно-математической обработки измерительных данных. Особо чувствительные к наводкам электрические цепи экранированы.

Блоки генераторов сигналов произвольной формы В-331, В-333 имеют на передней панели два разъема для подключения выходного сигнального кабеля к каждому из каналов, два разъема для подключения кабеля входа внешней синхронизации и выхода синхроимпульса. В блоках осуществляется цифро-аналоговое преобразование сформированных программными средствами в цифровой памяти компьютера и переданных во встроенную буферную память блока массивов данных с помощью быстродействующих цифро-аналоговых преобразователей.

Блок анализатора-генератора цифровых сигналов В-341 имеет на передней панели два разъема для подключения либо активного пробника логического анализатора, либо цифрового адаптера. При подключении пробника анализатора, имеющего 8 входных цифровых каналов, снабженных индивидуальными сигнальными и общим проводами с наконечниками, в блоке для каждого из каналов осуществляется дискриминация по заданному уровню и дискретизация по времени с заданной частотой анализируемых цифровых сигналов, результаты запоминаются во встроенной буферной памяти. При подключении цифрового адаптера, имеющего 8 цифровых каналов, снабженных индивидуальными сигнальными и общим проводами с наконечниками, в блоке формируются последовательности цифровых сигналов путем считывания с заданной частотой содержимого буферной памяти данных, к которой, в свою очередь, имеется доступ от компьютера.

Блок преобразователя измерительного регистрирующего В-384 имеет на передней панели четыре разъема для подключения входного сигнального кабеля для каждого из измерительных каналов, имеющих гальваническую развязку как друг от друга, так и от интерфейса с управляющим компьютером. Исследуемые электрические сигналы в каждом из каналов через входные усилители поступают на входы аналого-цифровых преобразователей' (АЦП), где происходит их дискретизация по времени и амплитуде с преобразованием в цифровой код, который сохраняется в буферной памяти и далее передается по интерфейсу в компьютер для программноматематической обработки результатов измерений.

Блок преобразователя измерительного-мультиметра В-385 имеет на передней панели четыре пары разъемов для подключения входного сигнального л^Ш1ад$шя каждого из измерительных каналов, имеющих гальваническую развязк^^к^уКт друга, так и от интерфейса с управляющим компьютером. Два канала гюфмд&тущы

П I средств измерений I II

для измерения напряжения постоянного тока, два канала - для изщеиетяь^тяьу

■ »    \ ЧД-м До»Уиевто*/ _//

постоянного тока. Исследуемые электрические сигналььв каздом~из к^алрвзервз

УП «V .- т - - ' >

входные усилители поступают на входы аналого-цифровых преобразователей (АЦП), где происходит их дискретизация по времени и амплитуде с преобразованием в цифровой код, который сохраняется в буферной памяти и далее передается по интерфейсу в компьютер для программно-математической обработки результатов измерений.

Блок преобразователя измерительного регистрирующего В-386 имеет на передней панели два разъема для подключения входного сигнального кабеля для каждого из измерительных каналов и один разъем для подключения сигналов внешней синхронизации. Исследуемые электрические сигналы в каждом из каналов через входные усилители поступают на входы аналого-цифровых преобразователей (АЦП), где происходит их дискретизация по времени и амплитуде с преобразованием в цифровой код, который сохраняется в буферной памяти и далее передается по интерфейсу в компьютер для программно-математической обработки результатов измерений.

Блок преобразователя измерительного регистрирующего В-362 имеет на передней панели для каждого из измерительных каналов четыре разъема для подключения сигналов от полномостовых и полумостовых схем включения. Исследуемые электрические сигналы в каждом из каналов через входные дифференциальные усилители поступают на входы АЦП, где происходит их дискретизация по времени и амплитуде с преобразованием в цифровой код, который сохраняется в буферной памяти и далее передается по интерфейсу в компьютер для программно-математической обработки результатов измерений.

Блок преобразователя измерительного регистрирующего В-363 имеет на передней панели для каждого из измерительных каналов четыре разъема для подключения сигналов от датчиков типа ICP (пьезоэлектрические акселерометры, микрофоны). Исследуемые электрические сигналы в каждом из каналов через входные усилители поступают на входы АЦП, где происходит их дискретизация по времени и амплитуде с преобразованием в цифровой код, который сохраняется в буферной памяти и далее передается по интерфейсу в компьютер для программноматематической обработки результатов измерений.

Блок преобразователя измерительного регистрирующего В-391 имеет на передней панели четыре разъема для подключения термопар J-, К-типа по СТБ ГОСТ Р 8.585-2004 и термопреобразователей сопротивления типа Pt100 по ГОСТ 6651-2009. Исследуемые электрические сигналы в каждом из четырех измерительных каналов через входные нормирующие усилители поступают на входы АЦП, где происходит их дискретизация по времени и амплитуде с преобразованием в цифровой код, который сохраняется в буферной памяти и далее передается по интерфейсу в компьютер для программно-математической обработки результатов измерений.

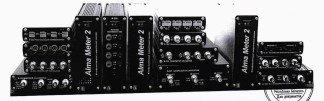

Внешний вид комплекса приведен на рисунках 1-5. ,

Схема пломбирования комплекса от несанкционированного доступа с указанием места для нанесения клейма-наклейки поверки приведены в приложении А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общие

Общие характеристики комплекса представлены в таблице 1.

Таблица 1_

Управляющий компьютер

-    наличие свободного разъема интерфейса Ethernet, USB;

-    операционная система Microsoft Windows 7/8/10;

-    версии программного обеспечения (ПО) для управления измерительными модулями представлены в таблице 2.

Таблица 2

Блок лабораторного источника питания В-310

-    обеспечиваемые выходные напряжения и максимальные выходные нагру^ до 1 А; ±5 В - до 2 А;

-    пределы погрешности установки напряжения - не более ±10 %-----

УП «УН/.ТЕХПРОМ Б ГУ»

КОПИЯ ВЕРНА

Блок осциллографа цифрового В-321

-    число входных каналов - 2;

-    входное активное сопротивление - (1 ±0,03) МОм / (50±0,5) Ом (переключаемое);

-    входная емкость - не более 25 пФ;

-    диапазон коэффициентов отклонения (с шагом 1; 2; 5) - от 2 мВ/дел до 5 В/дел (соответственно, диапазоны регистрации сигналов - от 16 мВ до 40 В);

-    пределы основной приведенной погрешности при измерении напряжения (по отношению к диапазону регистрации сигналов) - ± 1 %;

-    пределы приведенной погрешности при измерении напряжения в рабочих условиях (по отношению к диапазону регистрации сигналов) - ± 2 %;

-    полоса пропускания входного тракта осциллографа - от 0 до 300 МГц;

-    параметры переходной характеристики (ПХ) осциллографа: время нарастания -не более 1,5 не;

-    диапазон коэффициентов развертки (с шагом 1; 2; 5) - от 5 нс/дел до 1 с/дел;

-    частота дискретизации для однократных сигналов - до 1 Гвыб/с;

-    частота дискретизации в режиме эквивалентных выборок - до 20 Гвыб/с;

-    пределы относительной погрешности при измерении периода 5т и частоты 5f сигналов в режиме автоматического измерения:

6т = ± (0,01 + S / Тизм) %;

5f = ± (0,01 + S • Ризм) %,

где S -цена деления шкалы времени, с Тизм - измеряемое значение периода, с;

Ризм - измеряемое значение частоты, Гц;

-    диапазон частот внутренней и внешней синхронизации - от 1 Гц до 300 МГц;

Блок осциллографа цифрового В-322

-    число входных каналов - 2;

-    входное активное сопротивление - (1±0,03) МОм;

-    входная емкость - не более 25 пФ;

-    диапазон коэффициентов отклонения (с шагом 1; 2; 5) - от 5 мВ/дел до 5 В/дел (соответственно, диапазоны регистрации сигналов - от 40 мВ до 40 В);

-    пределы основной приведенной погрешности при измерении напряжения (по отношению к диапазону регистрации сигналов) - ± 1 %;

-    пределы приведенной погрешности при измерении напряжения в рабочих условиях (по отношению к диапазону регистрации сигналов) - ± 2 %;

-    полоса пропускания входного тракта осциллографов - от 0 до 150 МГц;

-    параметры переходной характеристики (ПХ) осциллографа: время нарастания - не более 3 не;

-    диапазон коэффициентов развертки (с шагом 1; 2; 5) - от 5 нс/дел до 1 с/дел;

-    частота дискретизации для однократных сигналов - до 200 Мвыб/с;

-    частота дискретизации в режиме эквивалентных выборок - до 20 Г выб/с;

-    пределы относительной погрешности при сигналов в режиме автоматического измерения:

измерении периода 5т и

5т = ± (0,01 + S / Тизм) %;

5f = ± (0,01 + S • Ризм) %;

где S -цена деления шкалы времени, с;

Тизм - измеряемое значение периода, с;

Ризм - измеряемое значение частоты, Гц,

-    диапазон частот внутренней и внешней синхронизации - от 1 Гц до 150 МГц;

-    диапазон выходного напряжения выхода генератора -± 10 В;

-    пределы абсолютной погрешности формирования генератором напряжения постоянного тока:

± (0,05 + 0,005 • U) В, где U - установленное значение выходного напряжения, В;

-    диапазон частот формируемых периодических сигналов на выходе генератора - от 0,1 Гц до 10 кГц;

-    пределы относительной погрешности установки генератором частоты сигналов -± 0,02 %.

Блок генератора сигналов произвольной формы В-331

-    число выходных каналов - 2;

-    выходное сопротивление - 50 ±2,5 Ом;

-    генератор обеспечивает формирование следующих стандартных сигналов: напряжения постоянного тока; синусоидальной формы; прямоугольной формы; треугольной (в том числе и пилообразной) формы; псевдослучайного шума;

-    диапазон частот формируемых генератором периодических сигналов - от 0,1 Гц до 25 МГц;

-    диапазоны выходного напряжения представлены в таблице 3:

Таблица 3_

-    пределы абсолютной погрешности установки генератором частоты сигналов:

±(0,01 + 5* 10-5 - f) Гц, где f- установленное значение частоты, Гц;

-    временная нестабильность частоты сигналов после установления рабочего режима не более: ±1*10-6 за любые 15 минут работы;

-    пределы основной абсолютной погрешности установки напряжения постоянного тока, В:

± (0,005 + 0,001 • U) для нагрузки >10 кОм,

± (0,005 + 0,005 • U) для нагрузки 50 Ом,

где U - установленное значение выходного напряжения, В;

-    пределы основной абсолютной погрешности установки напряжения переменного тока при работе на нагрузку 50 Ом, В:

± (0,005 + 0,01 • U) в полосе частот от 0,1 Гц до 1 МГц;

± (0,005 + 0,025 • U) в полосе частот от 1 до 25 МГц,

где U - установленное действующее значение напряжения синусоидального

-    генератор синхронно с формируемым сигналом (по выбранно обеспечивает формирование на отдельном выходе синхроимпульса пол полярности амплитудой не менее 2 В на нагрузке 50 Ом?—

УП «УНИТЕХПРОМ БП/»

КОПИЯ ВЕРНА

-    пределы дополнительной погрешности установки напряжения постоянного и переменного тока в рабочих условиях - не более ± 50 % от основной погрешности.

Блок широкодиапазонного генератора сигналов В-333

-    число выходных каналов - 2;

-    выходное сопротивление - 50 ±2,5 Ом;

-    диапазон частот формируемых генератором периодических сигналов: по каналу А -от 0,1 Гц до 10 МГц, по каналу В - от 0,1 Гц до 300 МГц;

-    диапазоны выходного напряжения для канала А представлены в таблице 4:

Таблица 4

-    диапазон выходных напряжений переменного тока канала В для нагрузки 50 Ом от 0,5 до 1 В, в единицах измерения среднеквадратическое значение (далее СКЗ);

-    пределы абсолютной погрешности установки генератором частоты сигналов:

±(0,01 + 5-10'5 * f) Гц, где f - установленное значение частоты, Гц;

-    временная нестабильность частоты сигналов после установления рабочего режима - не более ± 1*1 О*6 за любые 15 минут работы;

-    пределы основной абсолютной погрешности установки напряжения постоянного тока для канала А, В:

± (0,005 + 0,003 • U), для нагрузки >10 кОм;

± (0,005 + 0,005 • U) для нагрузки 50 Ом, где U - установленное значение выходного напряжения, В;

-    пределы основной абсолютной погрешности установки напряжения переменного тока для канала А при работе на нагрузку 50 Ом, В:

± (0,005 + 0,01 • U) в полосе частот от 0,1 Гц до 3 МГц;

± (0,005 + 0,035 • U) в полосе частот от 3 до 10 МГц,

где U - установленное действующее значение напряжения синусоидального сигнала, В;

-    неравномерность амплитудно-частотной характеристики канала В при воспроизведении сигнала синусоидальной формы в диапазоне от 20 Гц до 100 МГц -не более ±1 дБ, в диапазоне от 100 до 300 МГц - не более ±3 дБ;

-    режимы запуска формируемых по каналу А сигналов: внутренний (однократный либо непрерывный), внешний;

-    генератор синхронно с формируемым сигналом (по выбранному каналу) обеспечивает формирование на отдельном выходе синхроимпульса положительной полярности амплитудой не менее 2 В на нагрузке 50 Ом;

-    пределы дополнительной погрешности установки напряжения постоянного и переменного тока в рабочих условиях - не более ± 50 % от основной погрешности.

Блок анализатора-генератора цифровых сигналов В-341

-    количество каналов пробника анализатора - 8;

-    количество каналов цифрового адаптера - 8;

-    входные параметры каналов пробника анализатора:

входное активное сопротивление - не менее 109-к©мг

УП «V '“I/1 i ciy vi .гci />

УП «УКИТЕХПРОМ Б ГУ»

КОПИЯ ВЕРНА

входная емкость - не более 10 пФ;

-    диапазон входного напряжения для пробника анализатора - от минус 15 до 15 В;

-    диапазон установки уровня дискриминации входных цифровых сигналов для пробника анализатора - от минус 5 до 5 В;

-    пределы основной погрешности установки уровня дискриминации цифрового сигнала для пробника логического анализатора - ± 150 мВ;

-    пределы погрешности установки уровня дискриминации в рабочих условиях -± 200 мВ

-    логические уровни формируемых цифровых сигналов цифрового адаптера:

выходное напряжение низкого уровня 11вых.О - не более 0,5 В; выходное напряжение высокого уровня 1)вых.1 - не менее 2,5 В;

-    пределы относительной погрешности установки частоты дискретизации анализатора -± 0,01 %.

Блок преобразователя измерительного регистрирующего В-384

-    число измерительных каналов - 4;

-    диапазон входных сигналов - от минус 10 до 10 В;

-    активное входное сопротивление измерительного канала - (1 ±0,03) МОм;

-    пределы погрешности при измерении напряжения постоянного тока:

±(0,1 %-1)изм+0,001) В, где 11изм - значение измеряемого напряжения, В;

- пределы погрешности при измерении напряжения переменного тока: для диапазона частот от 10 Гц до 10 кГц:

± (0,25 %-иизм+0,001) В; для диапазона частот от 10 до 100 кГц:

± (3 %-1)изм+0,001) В,

где 11изм - действующее значение измеряемого напряжения, В;

-    максимальная частота дискретизации - 1 Мвыб/с;

-    пределы относительной погрешности при измерении периода сигналов в режиме автоматического измерения Sp.

где Ato — минимальный временной дискрет, с, определяется выражением:

A to — 1 /fa,

где fA- частота дискретизации измеряемого сигнала по времени, Гц;

Тизы - временной интервал регистрации периода сигнала, с, определяется выражением:

Тизм — T*N,

где Т - измеряемое значение периода сигнала, с;

N - целое число периодов сигнала за интервал регистрации;

5о - относительная погрешность по частоте внутреннего кварцевого генератора (10-4).

Блок преобразователя измерительного регистрирующего В-386 - число измерительных каналов - 2;

- диапазон входных сигналов - от минус 10 до 10 В;

-    активное входное сопротивление измерительного канала - (1±0,03) МОм

-    пределы погрешности при измерении напряжения постоянного тока:

КОПИЯ ЬсРНА Лист9 из 14

где 11изм - значение измеряемого напряжения, В;

-    пределы погрешности при измерении напряжения переменного тока:

для диапазона частот от 10 Гц до 200 кГц:

±(1 %-иизм+0,001) В; для диапазона частот от 0,2 до 10 МГц:

± (3,5 %-1)изм+0,001) В, где 1)изм - действующее значение измеряемого напряжения, В;

-    максимальная частота дискретизации - 100 Мвыб/с;

-    пределы относительной погрешности при измерении периода сигналов в режиме автоматического измерения 6р\

%.

\ 7 изм

где Ato — минимальный временной дискрет, с, определяется выражением:

д£о= 1Яд,

где fA - частота дискретизации измеряемого сигнала по времени, Гц;

Тизм - временной интервал регистрации периода сигнала, с, определяется выражением:

Тизм = T*N,

где Т - измеряемое значение периода сигнала, с;

N - целое число периодов сигнала за интервал регистрации;

5о - относительная погрешность по частоте внутреннего кварцевого генератора

(ю-4).

Блок преобразователя измерительного-мультиметра В-385

-    число измерительных каналов напряжения постоянного тока - 2;

-    число измерительных каналов силы постоянного тока - 2;

-    диапазон измерения напряжений постоянного тока - от минус 30 до 30 В;

-    диапазон измерения силы постоянного тока - от 10 мкА до 1 А;

-    пределы погрешности при измерении напряжения постоянного тока:

± (0,3 %-иизм+0,002) В, где 11изм - значение измеряемого напряжения, В;

-    пределы погрешности при измерении силы постоянного тока для диапазона токов от 10 мкА до 10 мА:

±(0,3 %-1изм+0,001) мА, где 1изм - значение измеряемого тока, мА;

-    пределы основной погрешности при измерении силы постоянного тока для диапазона токов от 10 мА до 1 А:

(0,3 %-1изм+0,0001) А, где 1изм - значение измеряемого тока, А.

-    пределы дополнительной логрешности при измерении силы постоянного тока в рабочих условиях для диапазона от ЮмА до 1 А - не более ±100% от основной погрешности.

Блок преобразователя измерительного регистрирующего В-362

-    число измерительных каналов - 4;

-    диапазоны входных сигналов - от 10 до 40 мВ;

8Р = ±

пределы приведенной погрешности при измерении напряжения постоя

% — — TTlVr./iTEXnPOM БГ7»

ВЕРНА

отношению к диапазону регистрации сигналов) -±0,2_%.v .__vno ". сгл/

. i <<>'i i/I I ty\.i irUm Ы У»

Блок преобразователя измерительного регистрирующего В-363

-    число измерительных каналов - 4;

-    диапазон входных сигналов - от минус 2,5 до 2,5 В;

-    пределы приведенной погрешности при измерении напряжения переменного тока (по отношению к диапазону регистрации сигналов) - ±0,2 %.

Блок преобразователя измерительного регистрирующего В-391

-    число измерительных каналов - 4;

-    диапазоны измерения температуры:

от минус 50 °С до 250 °С для подключаемого термопреобразователя сопротивления типа Pt100 по ГОСТ 6651-2009;

от минус 10 °С до 50 °С для подключаемых термопар типа К и J по СТБ ГОСТ Р 8.585-2004;

-    пределы приведенной погрешности при измерении сопротивления постоянному току (по отношению к диапазону регистрации сигналов) - ±0,25% (для каналов, предназначенных для подключения термопреобразователей сопротивления типа Pt100 по ГОСТ 6651-2009);

-    пределы приведенной погрешности при измерении напряжения постоянного тока (по отношению к диапазону регистрации ’сигналов) - ±1,5% (для каналов, предназначенных для подключения термопар типа К и J по СТБ ГОСТ Р 8.585-2004).

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель методом шелкографии, а также на титульный лист «Руководства по эксплуатации» - типографским методом.

Комплектность

Комплектность комплексов соответствует таблице 5.

\Д,-л дпиуммп»

• - • л ЛистT2WT4

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 100235722.245-2019 «Комплексы измерительные многофункциональные «Alma Meter 2». Технические условия».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

МРБ МП.2896 - 2019 «Комплексы измерительные многофункциональные «Alma Meter 2». Методика поверки».

Заключение

Комплексы измерительные многофункциональные «Alma Meter 2» соответствуют требованиям ТУ BY 100235722.245-2019, ГОСТ 22261-94.

Декларация о соответствии техническим регламентам Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011),

«О безопасности низковольтного оборудования» (ТР ТС 004/2011):

ЕАЭС № BY/112 11.01. ТР004 003 35348. Срок действия - до 08.08.2024.

Межповерочный интервал - не более 12 месяцев;

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ

Республика Беларусь, г. Минск, Старовиленский тракт, 93 Тел. (+375-17) 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.

Разработчик

Белорусский государственный университет

220030, г. Минск, пр. Независимости, 4

Тел. (+375-17) 209-52-38, 209-58-81, тел.(факс) 209-58-80.
