| Номер в госреестре | 82813-21 |
| Наименование СИ | Антенны широкополосные измерительные рупорные |
| Обозначение типа СИ | П6-421, П6-421М |
| Изготовитель | Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс"), г. Курск |
| Год регистрации | 2021 |
| Срок свидетельства | 26.08.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны широкополосные измерительные рупорные П6-421, П6-421М предназначены для преобразования плотности потока энергии электромагнитного поля в высокочастотную мощность и в комплекте с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности) - для измерений плотности потока энергии электромагнитного поля, а в комплекте с генераторами сигналов - для возбуждения электромагнитного поля с заданной плотностью потока энергии.
Принцип действия антенн широкополосных измерительных рупорных П6-421, П6-421М (далее - антенны П6-421, П6-421М) основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую им высокочастотную мощность в тракте.
Антенны П6-421, П6-421М состоят из пирамидального рупора. Рупор выполнен на базе Н-образного волновода, в центре которого встроены металлические пластины экспоненциальной формы. Рупор имеет форму усеченной пирамиды с квадратным основанием и вершиной.
Антенны П6-421, П6-421М имеют коаксиальный СВЧ выход с волновым сопротивлением 50 Ом N-типа.
Антенны П6-421, П6-421М имеют линейную поляризацию.
Для крепления антенн П6-421, П6-421М на заднем фланце их корпуса предусмотрены 6 отверстий М8.
Элементы антенн П6-421, П6-421М, влияющие на их метрологические характеристики, защищены от несанкционированного доступа пломбой (наклейкой) и лакокрасочным покрытием.

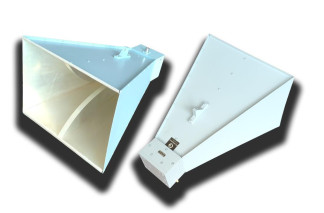

Общий вид антенны П6-421 приведён на рисунке 1.
Общий вид антенны П6-421М приведён на рисунке 2.
Схема пломбирования от несанкционированного доступа антенн П6-421 приведена на рисунке 1 .
Схема пломбирования от несанкционированного доступа антенн П6-421М приведена на рисунке 2.
Место нанесения знака утверждения типа на антенну П6-421 приведено на рисунке 1.
Место нанесения знака утверждения типа на антенну П6-421 М приведено на рисунке 2.
1 - рупор
2 - соединитель N типа
3 - место пломбирования от несанкционированного доступа
4 - место нанесения знака утверждения типа
1 - рупор
2 - соединитель N типа
3 - место пломбирования от несанкционированного доступа
4 - место нанесения знака утверждения типа
отсутствует.
Таблица 1 - Метрологические характеристики антенн П6-421
| Наименование характеристики | Значение характеристики |
| Рабочий диапазон частот, ГГ ц | от 0,45 до 6,00 включ. |
| КСВН не более | 2,0 |
| Коэффициент усиления антенны в диапазоне рабочих частот, дБ | от 1,0 до 19,0 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента усиления антенны, дБ | ±1,5 |
| Поляризация | линейная |
Таблица 2 - Метрологические характеристики антенн П6-421М
| Наименование характеристики | Значение характеристики |
| Рабочий диапазон частот, ГГц | от 0,37 до 6,00 включ. |
| КСВН не более: - в диапазоне частот от 0,37 до 0,50 ГГц включ. - в диапазоне частот св. 0,50 до 6,00 ГГц включ. | 3.0 2.0 |
| Коэффициент усиления антенны в диапазоне частот, дБ | от 1,0 до 19,0 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента усиления антенны, дБ | ±1,5 |
Таблица 3 - Основные технические характеристики антенн П6-421, П6-421М
| Наименование характеристики | Значение | |
| антенна П6-421 | антенна П6-421М | |
| Тип выходного ВЧ соединителя | N(розетка) | |
| Номинальное входное сопротивление, Ом | 50 | |
| Габаритные размеры, мм, не более: | ||
| - длина | 484,3 | 484,3 |
| - ширина | 361,7 | 358,0 |
| - высота | 284,2 | 270,0 |
| Масса, кг, не более | 4,20 | 3,65 |
| Рабочие условия применения: | ||
| - температура окружающего воздуха, °С | от -40 до +50 | |
| - атмосферное давление, кПа (мм рт.ст.) | от 84,0 до 106,7 (от 630 до 800) | |
| - относительная влажность воздуха | ||
| при температуре 35 °С, %, не более | 98 | |
наносится на титульный лист документов «Антенны широкополосные измерительные рупорные П6-421, П6-421М. Руководство по эксплуатации КНПР.464653.048 РЭ», «Антенна широкополосная измерительная рупорная П6-421. Формуляр КНПР.464653.048 ФО» и «Антенна широкополосная измерительная рупорная П6-421М. Формуляр КНПР.464653.042 ФО» типографским способом и на внешнюю поверхность антенн П6-421, П6-421М в виде шильдика.
Таблица 4 - Комплектность антенны П6-421
| Наименование | Обозначение | Количество |
| Антенна широкополосная измерительная рупорная П6-421 | КНПР.464653.048 | 1 шт. |
| Формуляр | КНПР.464653.048 ФО | 1 экз. |
| Руководство по эксплуатации | КНПР.464653.048 РЭ | 1 экз. |
| Методика поверки | КНПР.464653.048 МП | 1 экз. |
| Ящик укладочный* | КНПР.321144.126 | 1 шт.* |
| * - поставляется по согласованию с заказчиком | ||
Таблица 5 - Комплектность антенны П6-421 М
| Наименование | Обозначение | Количество |
| Антенна широкополосная измерительная рупорная П6-421М | КНПР.464653.042 | 1 шт. |
| Формуляр | КНПР.464653.042 ФО | 1 экз. |
| Руководство по эксплуатации | КНПР.464653.048 ФО | 1 экз. |
| Методика поверки | КНПР.464653.048 МП | 1 экз. |
| Ящик укладочный* | КНПР.321144.126 | 1 шт.* |
| * - поставляется по согласованию с заказчиком | ||
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к антеннам широкополосным измерительным рупорным П6-421, П6-421М
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Антенны широкополосные измерительные рупорные П6-421, П6-421М. Технические условия КНПР.464653.048 ТУ
