| Номер в госреестре | 82815-21 |
| Наименование СИ | Генераторы аэрозолей |
| Обозначение типа СИ | ГРАНТ-А |
| Изготовитель | Акционерное общество "Союзцветметавтоматика" (АО "СоюзЦМА"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 26.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы аэрозолей ГРАНТ-А (далее - генераторы) предназначены для воспроизведения и передачи единицы массовой концентрации аэрозолей серной кислоты и гидроксида натрия в воздухе (азоте) средствам измерений и являются рабочими эталонами 1-го разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденной Приказом Росстандарта от 31.12.2020 № 2315.
Принцип действия генератора - ультразвуковой, основан на распыления растворов серной кислоты или гидроксида натрия ультразвуковым излучателем (УЗИ).
Генератор представляет собой стационарный прибор, состоящий из двух частей: блока управления БУ-7 (далее - БУ-7) и источника формирования аэрозолей ИФА-1 (далее - ИФА-1), который заполняется соответствующим раствором (серной кислоты или гидроксида натрия).
В качестве газа-разбавителя в генераторе используется:
- поверочный нулевой газ (ПНГ) - синтетический воздух- ГСО-ПГС O2/N2 № 10532-2014 или азот особой чистоты по ГОСТ 9293-74.
Генератор выпускается в двух модификациях: ГРАНТ-А(Ш804) 2Е2.840.115 и ГРАНТ-А(№0Н) 2Е2.840.115-01, для получения аэрозолей серной кислоты (АСК) и аэрозолей гидроксида натрия (АГН), соответственно.
При включении в сеть блока БУ-7, соединенного с блоком ИФА-1, в последнем образуется аэрозоль соответствующего компонента. Концентрация аэрозоля зависит от концентрации раствора в блоке ИФА-1, положения переключателя блока БУ-7 и расхода газа-разбавителя.
Измерение действительных значений массовой концентрации аэрозолей кислоты или щелочи проводится с использованием МИ МКА-02-2020 «Методика измерений массовой концентрации аэрозолей серной кислоты и гидроксида натрия в воздухе (азоте) титриметрическим методом» (регистрационный номер ФР.1.31.2020.37626).

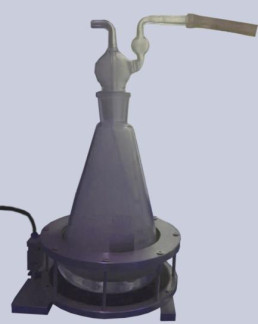

Общий вид блоков генератора приведен на рисунках 1 и 2.
Нанесение знака поверки на генераторы не предусмотрено.
Место пломбирования
Отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Модификация генератора | |
| ГРАНТ-А (H2SO4) | ГРАНТ-А (NaOH) | |
| Номинальные значения массовой концентрации аэрозолей, воспроизводимые генератором^, мг/м3 | 0,5; 1,0 2,0; 5,0; 8,0; 10,0; 15,0; 20,0 | 0,25; 0,5; 1,0 2,0; 4,0; 5,0; 8,0; 10,0 |
| Допускаемое отклонение от номинальных значений, %, не более | ±10 | ±10 |
| Пределы допускаемой относительной погрешности, % | ±10 | ±10 |
| ^ Номинальные значения массовой концентрации аэрозолей кислоты или щелочи в аэрозоле в зависимости от положения переключателя блока БУ-7 для конкретного образца генератора определяются Заказчиком и приводятся в паспорте. | ||
Таблица 2 - Прочие метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемого относительного изменения массовой концентрации аэрозоля за 6 ч непрерывной работы, % | ±3 |
| Номинальное значение расхода воздуха (азота) и допускаемое отклонение, дм3/мин | 3,0±0,2 |
| Время выхода на режим, мин, не более | 60 |
Таблица 3 - Основные технические характеристики генератора
| Наименование характеристики | Значение | |
| Напряжение питания от сети переменного тока частотой (50±1) Гц, В | от 207 до 253 | |
| Потребляемая мощность, Вт, не более: | 20 | |
| Габаритные размеры, мм, не более | ||
| - блок ИФА-1 | ||
| длина | 250 | |
| ширина | 250 | |
| высота | 330 | |
| - блок управления БУ-7 | ||
| длина | 300 | |
| ширина | 230 | |
| высота | 110 | |
| Масса, кг, не более: | ||
| - блок ИФА-1 | 3 | |
| - блок управления БУ-7 | 2 | |
| Средняя наработка на отказ в технического обслуживания, ч Р=0,95) | условиях эксплуатации, с учетом (при доверительной вероятности | 10000 |
| Средний срок службы, лет | 5 | |
| Наименование характеристики | Значение |
| Условия окружающей среды: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - диапазон атмосферного давления, кПа | от +15 до +25 от 30 до 80 от 98 до 104,6 |
наносится на маркировочную табличку генератора и на титульный лист Руководства по эксплуатации.
Таблица 4 - Комплектность генератора
| Наименование | Обозначение | Количество |
| Генератор аэрозолей ГРАНТ-А 1} в составе блок управления БУ-7 источник формирования аэрозолей ИФА-1 | ТУ 4215-072-04641807-2017 2Е2.840.115 (H2SO4) или 2Е2.840.115 -01 (NaOH) | 1 шт. |
| Комплект запасных частей | ||
| Предохранитель стеклянный цилиндрический ВПБ6-24-1А | - | 1 шт. |
| Транзистор NPN BU406G | - | 1 шт. |
| Документация: | ||
| Руководство по эксплуатации | 2Е2.840.115РЭ | 1 экз. |
| Паспорт | 2Е2.840.115ПС | 1 экз. |
| Методика измерений массовой концентрации аэрозолей серной кислоты и гидроксида натрия в воздухе (азоте) титриметрическим методом | МИ-МКА-02-2020. | 1 экз. |
| Методика поверки | МП-242- 2401-2021 | 1 экз. |
| 1) Модификация генератора определяется при заказе | ||
приведены в документе МИ-МКА-02-2020 «Методика измерений массовой концентрации аэрозолей серной кислоты и гидроксида натрия в воздухе (азоте) титриметрическим методом» (регистрационный номер ФР.1.31.2020.37626).
Приказ Росстандарта от 31.12.2020 № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Генераторы аэрозолей ГРАНТ-А. Технические условия ТУ 4215-072-04641807-2017
