| Номер в госреестре | 82819-21 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | 214С |
| Изготовитель | "Rosemount Inc.", США; Фирма "Emerson Process Management GmbH & Co. OHG", Германия; Фирма "Emerson Asia Pacifie Pte Ltd.", Сингапур |
| Год регистрации | 2021 |
| Срок свидетельства | 03.09.2026 |
| МПИ (интервал между поверками) | 2 года, для преобразователей термоэлектрических 214С с термопарой типа Т в диапазоне температур от минус 196 °С до плюс 40°С - 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические 214С (далее термопреобразователи) предназначены для измерений температуры в диапазоне от минус 196 °С до 1200 °С в жидких и газообразных средах не разрушающих их защитную арматуру, во взрывобезопасных и взрывоопасных зонах.
Принцип работы термопреобразователя основан на преобразовании тепловой энергии в ТЭДС термопары при наличии разности температур между его горячим спаем и свободными концами. Термоэлектроды на одном конце соединенные гальваническим способом образуют горячий спай.
Термопреобразователь состоит из термопары, помещенной в металлическую оболочку. Тип термопары выбирается из представленного ряда в таблице 1.
Обозначение модификации определяется информацией при заказе.
Расшифровка информации при заказе
| 2 | 1 | 4 | С | Т | |||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
6 - тип термопары: из таблицы 1;
7, 8 - материал оболочки в соответствии с документацией изготовителя;
9, 10 - Т1 - 1 класс допуска, Т2 - 2 класс допуска, БТ - 3 класс допуска;
11, 12 - количество чувствительных элементов (далее ЧЭ) и их исполнение: SG-один ЧЭ заземлённый, SU- один ЧЭ незаземленный, DG- два ЧЭ незаземленные неизолированные, DU- два ЧЭ незаземлённые изолированные;
13 - единицы измерения размеров: мм;
14, 15, 16, 17 - длина монтажной части из таблицы 1;
18, 19 - способ монтажа: SL, SC, SW, WA, WC, SA, СА, СВ, СС, CD, DF, DT, SO-выбирается из документации изготовителя;
20 - этот раздел последовательно включает в себя исполнения из нержавеющей стали, сертификацию по искро- и взрывозащите, обозначения соединительных головок, типы удлинителей, размеры удлинителей.
Исполнения из нержавеющей стали: М1, М2- выбираются из документации изготовителя.
Сертификация: ЕМ- взрывозащита, IM- искробезопасность, КМ- огнезащита, пыленевозгораемость и искрозащита, выбираются из представленных сертификатов в соответствии с условиями эксплуатации.
Соединительные головки: AR1, AR2, SR1, SR2, AT1, AT3, AJ1, AJ2, C1, C2, C3, B1-выбираются из документации изготовителя.
Типы удлинителя выбираются из документации изготовителя.
Термопреобразователи по способу контакта относятся к погружаемым, однозонным, неремонтопригодным изделиям.
Заводской номер наносится на головку прибора или на прикрепленную к термопреобразователю бирку. Конструкция термопреобразователя не предусматривает нанесения знака поверки на корпус.

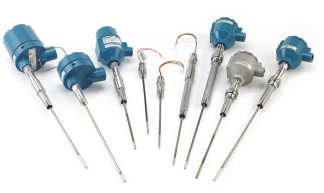

Общий вид термопреобразователей приведен на рисунке 1.
отсутствует.
Основные метрологические характеристики
| Таблица 1 | |
| Наименование характеристики | Значение |
| 1 | 2 |
| Тип термопары по ГОСТ Р 8.585-2001 | J, K, T |
| Диапазон измерений температуры*: J | от -40 до +750 °С; |
| K | от -196 до +1200 °С; |
| Т | от -196 до +370 °С |
| Класс по ГОСТ 6616-94: | |
| J | 1, 2 |
| K | 1, 2 |
| Т | 1, 2, 3 |
| Пределы допускаемой абсолютной погрешности по ГОСТ 6616-94, (°С): J 1 класс от -40 до +375 включ. | ±1 ,5 ±0,004t |
| св. +375 до +750 | |
| 2 класс от -40 до +333 включ. | ±2,5 ±0,0075t |
| св. +333 до +750 | |
| 1 | 2 | |
| K 1 класс | от -40 до +375 включ. | ±1,5 |
| св. +375 до +1000 | ±0,004t | |
| 2 класс | от -40 до +333 включ. | ±2,5 |
| св. +333 до +1200 | ±0,0075t | |
| Т 1 класс | от -40 до +125 включ. | ±0,5 |
| св. +125 до +350 | ±0,004t | |
| 2 класс | от -40 до +133 включ. | ±1,0 |
| св. +133 до +370 | ±0,0075t | |
| 3 класс | от -196 до -67 включ. | ±0,015 Itl |
| св. -67 до +40 | ±1,0 | |
| *) по требованию заказчика, допускается применение термопреобразователей в более | ||
| узком диапазоне, находящемся в пределах диапазона измерений температуры для | ||
| данного типа термопары. | ||
Основные технические характеристики
| Таблица № 2 | |
| Наименование характеристики | Значение |
| 1 | 2 |
| Показатель тепловой инерции t50 в воде | |
| при 100 °С, с, не более: | |
| заземленные | 2,2 |
| незаземленные | 3,2 |
| Защита от пыли и воды: | |
| с соединительной головкой | IP66, IP68 |
| без соединительной головки | IP00 |
| Масса, кг, не более | 10 |
| Длина рабочей части, мм | от 100 до 2000 |
| Диаметр рабочей части, мм | 6 |
| Материал защитной оболочки | |
| до +846 °С | нержавеющая сталь 321; |
| до +1200 °С | сплав 600 |
| Средняя наработка на метрологический | |
| отказ, ч | 60000 |
| Средний срок службы, лет | 15 |
| Условия эксплуатации: | |
| -температура окружающего воздуха, °С: | |
| с соединительной головкой: | |
| без опций LT, BR | от -40 до +85; |
| с опцией LT | от -51 до +85; |
| с опцией BR | от -60 до +85; |
| без соединительной головки: | от -51 до +155 |
| -относительная влажность, % : | |
| с соединительной головкой | |
| при температуре +40 °С и более низких | 100; |
| температурах с конденсацией влаги: | |
| 1 | 2 |
| без соединительной головки при температуре +35 °С и более низких температурах с конденсацией влаги: | 95 |
| Маркировка взрывозащиты: взрывонепроницаемая оболочка защита от воспламенения пыли искробезопасная электрическая цепь | 1Ex db IIC T6...T1 Gb X Ex tb IIIC T130°C Db X 0Ex ia IIC T5, T6 Ga X |
наносится на эксплуатационную документацию типографским способом, на головку прибора или на бирку, прикрепленную к головке термопреобразователя, методом гравировки или методом фотохимической печати.
Таблица 3 - Комплектность преобразователей термоэлектрических 214С
| Наименование | Обозначение | Кол-во | Примечание |
| Преобразователь термоэлектрический | 214С | 1 шт. | Согласно заказу |
| Паспорт | - | 1 экз. | |
| Методика поверки | МП 2411-0181-2021 | 1 экз.* | |
| Лист технических данных ** | 00813-0507-2654 | 1 экз.* | По дополнительному заказу |
| Краткое руководство по установке ** | 00825-0407-2654 | 1 экз.* | |
| * Допускается прилагать 1 экз. (в зависимости от заказа) на партию не более 10 шт., поставляемых в один адрес ** Допускается поставка на электронном носителе | |||
приведены в паспорте в п.1.5 «Сведения о методике (методе) измерений».
ГОСТ 8.558 - 2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
ГОСТ Р 8.585 - 2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия»;
Техническая документация фирмы «Rosemount Inc.» США.
| Зарегистрировано поверок | 15 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
