Системы автоматического метеорологического наблюдения на аэродроме IMS AWOS, 82820-21

82820-21
Системы автоматического метеорологического наблюдения на аэродроме IMS AWOS (далее - системы IMS AWOS) предназначены для автоматических измерений метеорологических параметров: скорости и направления воздушного потока, температуры и относительной влажности воздуха, высоты облаков, метеорологической оптической дальности, атмосферного давления, количества осадков, интенсивности осадков, температуры почвы, энергетической освещенности.
Карточка СИ
Номер в госреестре 82820-21
Наименование СИ Системы автоматического метеорологического наблюдения на аэродроме
Обозначение типа СИ IMS AWOS
Изготовитель Общество с ограниченной ответственностью "МикроСтеп-МИС", г. Санкт-Петербург
Год регистрации 2021
Срок свидетельства 03.09.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Системы автоматического метеорологического наблюдения на аэродроме IMS AWOS (далее - системы IMS AWOS) предназначены для автоматических измерений метеорологических параметров: скорости и направления воздушного потока, температуры и относительной влажности воздуха, высоты облаков, метеорологической оптической дальности, атмосферного давления, количества осадков, интенсивности осадков, температуры почвы, энергетической освещенности.

Описание

Принцип действия систем IMS AWOS основан на измерении метеорологических параметров первичными измерительными преобразователями с последующим преобразованием в цифровой код и выдачей результатов измерений на устройствах отображения.

Принцип действия первичных измерительных преобразователей:

-при измерении относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;

-при измерении температуры воздуха основан на зависимости электрического сопротивления платины от температуры окружающей среды;

-при измерении температуры почвы основан на зависимости электрического сопротивления платины от температуры окружающей среды;

-при измерении атмосферного давления основан на изменении емкости конденсатора (емкостной преобразователь) или изменении частоты вибрационно-частотного преобразователя (вибрационно-частотный преобразователь) в зависимости от изменения атмосферного давления;

-при измерении скорости воздушного потока основан на преобразовании скорости воздушного потока во вращательное движение вала и измерении параметров его вращения (механический преобразователь) или на изменении времени распространения ультразвукового сигнала между излучателем и приемником в зависимости от скорости воздушного потока (ультразвуковой преобразователь);

-при измерении направления воздушного потока основан на преобразовании угла поворота флюгарки в электрический сигнал с помощью оптического регистратора угла поворота или ультразвуковым преобразователем;

-при измерении количества атмосферных осадков основан на взвешивании собранных осадков устройством взвешивания (весовой преобразователь) или на регистрации количества электрических импульсов в зависимости от опрокидываний челночного механизма (челночный преобразователь);

-при измерении высоты облаков основан на измерении времени необходимого для прохождения импульса света до отражающей или рассеивающей среды;

-при измерении метеорологической оптической дальности (далее - МОД) основаны на измерении интенсивности рассеянного в атмосфере излучения, обратно пропорциональной МОД (нефелометрический преобразователь), или на измерении коэффициента направленного пропускания импульсного излучения модулированного светового потока, прошедшего через слой атмосферы фиксированной длины (импульсный фотометрический преобразователь);

-при измерении интенсивности осадков основан на регистрации количества электрических импульсов за промежуток времени в зависимости от опрокидываний челночного механизма (челночный преобразователь);

-при измерении энергетической освещенности основан на термоэлектрическом эффекте, при котором разность температур на тепловом сопротивлении детектора создает электродвижущую силу, которая прямо пропорциональна созданной разности температур. Разность температур на тепловом сопротивлении детектора преобразуется в напряжение как линейная функция от энергетической освещенности поглощенного солнечного излучения.

Конструктивно системы IMS AWOS выполнены по модульному принципу и состоят из центрального устройства, измерительных каналов, вспомогательных и связующих компонентов. Центральное устройство представляет собой ПЭВМ с автономным программным обеспечением (ПО «ims»), измерительного преобразователя атмосферного давления и коммуникационного оборудования. Компоненты центрального устройства установлены и размещены в помещении служб метеорологического обеспечения. С помощью линий связи к центральному устройству подключаются измерительные преобразователи образуя измерительные каналы (далее - ИК). Измерительные преобразователи, используемые для измерения физических величин, размещаются по схемам, приведенным в эксплуатационной документации. Наименования измерительных преобразователей приведены в таблице 1.

Таблица 1 - Наименование измерительных преобразователей систем IMS AWOS

Наименование измерительного канала

Измерительные преобразователи

Канал измерений влажности и температуры воздуха

Датчик влажности и температуры воздуха RHT175 Измерители влажности и температуры HMP155 Измерители влажности и температуры HMP45D

Канал измерений температуры воздуха/почвы

Термопреобразователь сопротивления PT100

Канал измерений скорости и направления воздушного потока

Преобразователи скорости и направления воздушного потока Thies Clima «First Class»

Преобразователь скорости и направления воздушного потока ультразвуковые Thies Clima «Ultrasonic Anemometer 2D»

Преобразователь скорости воздушного потока WAA151/252

Преобразователь направления воздушного потока WAV151/252

Преобразователь скорости и направления воздушного потока ультразвуковые WMT702 Измеритель параметров ветра ИПВ-01

Канал измерений атмосферного давления

Барометры цифровые MSB181 Барометры цифровые MSB780, MSB780X Барометры цифровые РТВ220 Барометры цифровые РТВ330 Барометры авиаметеорологические БА-1

Наименование измерительного канала

Измерительные преобразователи

Канал измерений высоты нижней границы облаков

Измеритель высоты облаков CBME80B Измеритель высоты облаков CL31 Датчик высоты облаков СТ25К Регистратор высоты облаков РВО-5 Датчик высоты облаков ДВО-2

Измерители нижней границы облаков Пеленг СД-02-2006

Канал измерений метеорологической оптической дальности

Датчики оптической видимости Biral (VFP-710, VPF-

730, VPF-750, SWS-050, SWS-100, SWS-250)

Нефелометр FS11/FS11P

Трансмиссометр LT31

Трансмиссометр MITRAS

Нефелометр РWD

Нефелометр FD12/FD12P

Нефелометр FD70

Измеритель дальности видимости (фотометр импульсный) ФИ-3

Измерители дальности видимости ФИ-4 Измеритель дальности видимости ИМДВ-1

Канал измерений интенсивности и количества осадков

Осадкомер MR2/MR2H и MR3/MR3H Весовые осадкомеры TRwS Осадкомер RG13/RG13H

Датчики атмосферных осадков OTT Pluvio2 200/OTT и Pluvio2 200 RH

Канал измерений энергетической освещённости

Пиранометры СМР6, СМР21, SMP3, SMP6, SMP10

Канал преобразования сигналов

Регистратор данных AMS 111 II Регистратор данных AMS 111 IV

Системы IMS AWOS выпускаются с различным количеством ИК. Количество ИК зависит от типа аэродрома (вертодрома), количества взлётно-посадочных полос. Количество ИК конкретной системы IMS AWOS указывается в ее формуляре.

Системы IMS AWOS работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией системы IMS AWOS имеют последовательные интерфейсы передачи данных RS-232, RS-485, а также Ethernet.

Знак поверки наносится на свидетельство о поверке и/или в формуляр. Заводской номер наносится на корпус центрального устройства в виде наклейки.

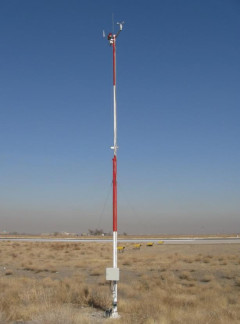

Общий вид и схема систем IMS AWOS представлены на рисунке 1 и рисунке 2.

Пломбировка не предусмотрена, для защиты систем IMS AWOS от несанкционированного доступа применяются замки. Схема расположения замков представлена на рисунке 3.

1

Программное обеспечение

Cистемы IMS AWOS имеют автономное программное обеспечение «ims».

Автономное ПО «ims» установлено в центральной системе и обеспечивает сбор, обработку, анализ, отображение, архивирование результатов измерений, расчеты дополнительных параметров таких как точка росы, боковая скорость ветра, тенденция атмосферного давления и др., создание и передачу метеорологических сообщений, самопроверку состояния систем.

Влияние ПО учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 -

2014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ims

Номер версии (идентификационный номер) ПО

не ниже 4.1

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование

Наименование

измерительного

применяемого

Наименование характеристики

Значение

канала

компонента

Диапазон измерений атмосферного давления, гПа

от 500 до 1100

MSB780,

MSB780X

Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа MSB780,

MSB780X

±0,3

±0,15

Диапазон измерений атмосферного давления, гПа

от 600 до 1100

MSB181

Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа

±0,3

ИК

атмосферного

Диапазон измерений атмосферного давления, гПа

от 500 до 1100

давления

PTB220

Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа

±0,3

Диапазон измерений атмосферного давления, гПа

от 500 до 1100

РТВ330

Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа

±0,3

Диапазон измерений атмосферного давления, гПа

от 600 до 1100

БА-1

Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа

±0,5

Наименование

измерительного

канала

Наименование

применяемого

компонента

Наименование характеристики

Значение

ИК

температуры

воздуха

RHT175

Диапазон измерений температуры воздуха, °С

от -60 до +60

Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С:

-    в диапазоне от св. -40 до +60 °С включ.;

-    в диапазоне от -60 до -40 °С включ.

±0,2

±0,4

HMP155

Диапазон измерений температуры воздуха, °С

от -60 до +60

Пределы допускаемой абсолютной погрешности измерений температуры, °С:

-    в диапазоне св. -30 до +50 °С включ.;

-    в диапазоне от -60 до -30 °С включ. и в диапазоне св. +50 до +60 °С

±0,2

±0,4

HMP45D

Диапазон измерений температуры воздуха, °C

от -40 до +60

Пределы допускаемой абсолютной погрешности измерений температуры, °С:

-    в диапазоне св. -30 до +50 °С включ.;

-    в диапазоне от -40 до -30 °С включ. и в диапазоне св. +50 до +60 °С

±0,2

±0,4

ИК

относительной

влажности

воздуха

RHT175

Диапазон измерений относительной влажности воздуха, %

от 0 до 100

Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %:

-    в диапазоне от 0 до 90 % включ.;

-    в диапазоне св. 90 до 100 %

±3

±4

HMP155

Диапазон измерений относительной влажности воздуха, %

от 0 до 100

Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %:

-    в диапазоне от 0 до 90 % включ. ;

-    в диапазоне св. 90 до 100 %

±3

±4

HMP45D

Диапазон измерений относительной влажности воздуха, %

от 0 до 100

Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %:

-    в диапазоне от 0 до 90 % включ. ;

-    в диапазоне св. 90 до 100 %

±3

±4

Наименование

измерительного

канала

Наименование

применяемого

компонента

Наименование характеристики

Значение

ИК

температуры

воздуха/почвы

PT100

Диапазон измерений температуры, °С

от -60 до +60

Пределы допускаемой абсолютной погрешности измерений, °С:

-    в диапазоне св. -30 до +50 °С включ.;

-    в диапазоне от -60 до -30 °С включ. и в диапазоне св. +50 до +60 °С

±0,2

±0,4

ИК

скорости

воздушного

потока

Thies Clima «First Class»

Диапазон измерений скорости воздушного потока, м/с

от 0,5 до 60

Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с

±(0,2+0,03 •V)*

WAA151,

WAA252

Диапазон измерений скорости воздушного потока, м/с

от 0,5 до 60

Пределы допускаемой абсолютной погрешности измерений, м/с:

-в диапазоне от 0,5 до 5 м/с, включ.; -в диапазоне св. 5 до 60 м/с

±0,5

±(0,3+0,04V)*

Thies Clima «Ultrasonic Anemometer 2D»

Диапазон измерений скорости воздушного потока, м/с

от 0,5 до 60

Пределы допускаемой погрешности измерений скорости воздушного потока:

-    абсолютной в диапазоне от 0,5 до 5 м/с, включ., м/с;

-    относительной в диапазоне св. 5 до 60

м/с, %

±0,1

±2

WMT700

Диапазон измерений скорости воздушного потока, м/с

от 0,5 до 60

Пределы допускаемой погрешности измерений скорости воздушного потока:

-    абсолютной в диапазоне от 0,5 до 7 м/с, включ., м/с;

-    относительной в диапазоне св. 7 до 60

м/с, %

±0,2

±3

ИПВ-01

Диапазон измерений скорости воздушного потока, м/с

от 0,5 до 60

Пределы допускаемой погрешности измерений скорости воздушного потока:

-    абсолютной в диапазоне от 0,5 до 6 м/с, включ., м/с;

-    относительной в диапазоне св. 6 до 60 м/с, %

±0,5

±5

Наименование

измерительного

канала

Наименование

применяемого

компонента

Наименование характеристики

Значение

ИК

направления

воздушного

потока

Thies Clima «First Class»

Диапазон измерений направления воздушного потока

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений направления воздушного потока

± 3°

WAV151,

WAV252,

Диапазон измерений направления воздушного потока

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений

±3°

Thies Clima «Ultrasonic Anemometer 2D»

Диапазон измерений направления воздушного потока

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений направления воздушного потока

±2°

WMT700

Диапазон измерений направления воздушного потока

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений направления воздушного потока

±2°

ИПВ-01

Диапазон измерений направления воздушного потока

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений направления воздушного потока:

-    в диапазоне от 0,5 до 1 м/с включ.;

-    в диапазоне св. 1 м/c до 60 м/с

±10°

±3°

ИК

энергетической

освещенности

СMP6, СMP21 SMP3, SMP6, SMP10

Диапазон измерений энергетической освещенности, Вт/м2

от 10 до 1600

Пределы допускаемой относительной погрешности измерений энергетической освещенности, %

± 11

ИК

интенсивности

осадков

MR2, MR2H MR3, MR3H RG13, RG13H

Диапазон измерений интенсивности осадков, мм/ч

от 0,2

Пределы допускаемой абсолютной погрешности измерений интенсивности осадков, мм/ч

±(0,2+0,05-N)*

Наименование

измерительного

канала

Наименование

применяемого

компонента

Наименование характеристики

Значение

Диапазон измерений высоты облаков, м Диапазон показаний высоты облаков, м

от 10 до 3000 от 10 до 7600

CBME80B

Пределы допускаемой погрешности измерений:

- абсолютной, в диапазоне от 10 до 100 м включ., м;

-относительно в диапазоне св. 100 до 3000 м, %

±10

±10

Диапазон измерений высоты облаков, м

от 10 до 7600

CL31

Пределы допускаемой погрешности измерений:

- абсолютной, в диапазоне от 10 до 100 м включ., м;

-относительно в диапазоне св. 100 до 7600 м, %

±10

±10

CT25K

Диапазон измерений высоты облаков, м

от 10 до 2000

Пределы допускаемой абсолютной погрешности измерений высоты облаков, м

± (7,5 + 0,02-H)*

ИК высоты облаков

Диапазон измерений высоты облаков, м

от 15 до 3000

Пеленг СД-02-2006

Пределы допускаемой погрешности измерений высоты облаков:

-    абсолютной в диапазоне от 15 до 100 м включ., м;

-    относительной в диапазоне св. 100 до 3000 м, %

±10

±10

Диапазон измерений высоты облаков, м

от 15 до 3000

РВО-5

Пределы допускаемой погрешности измерений высоты облаков:

-    абсолютной в диапазоне от 15 до 100 м включ., м;

-    относительной в диапазоне св. 100 до 3000 м, %

±10

±10

Диапазон измерений высоты нижней границы облаков, м

от 15 до 2000

ДВО-2

Пределы допускаемой погрешности измерений высоты нижней границы облаков:

-    абсолютной в диапазоне от 15 до 100 м включ., м;

-    относительной в диапазоне св. 100 до 2000 м., %

±10

±10

Наименование

измерительного

канала

Наименование

применяемого

компонента

Наименование характеристики

Значение

ИК

метеорологическ ой оптической дальности

Датчики

оптической

видимости

Biral

Диапазон измерений метеорологической

оптической дальности, м

мод. VPF-710, VPF-730, VPF-750, SWS-100,

SWS-250

мод. SWS-050

от 10 до 50000 от 10 до 40000

Пределы допускаемой относительной погрешности измерений, метеорологической оптической дальности, %:

мод. VPF-710, VPF-730, VPF-750:

-    в диапазоне от 10 до 600 м включ. ;

-    в диапазоне св. 600 до 10000 м включ.;

-    в диапазоне св. 10000 до 50000 м

мод. SWS-050, SWS-100, SWS-250:

-    в диапазоне от 10 до 10000 м включ.;

-    в диапазоне св. 10000 до 30000 м включ.;

-    в диапазоне св. 30000 до 50000 м

±8

±10

±20

±10

±15

±20

LT31

Диапазон измерений метеорологической оптической дальности, м

от 10 до 10000

Пределы допускаемой относительной погрешности измерений, %:

-    в диапазоне от 10 до 2000 м включ.;

-    в диапазоне св. 2000 до 4500 м включ.;

-    в диапазоне св. 4500 до 6500 м включ.;

-    в диапазоне св. 6500 до 10000 м

±5

±10

±15

±20

FS11, FS11P PWD

Диапазон измерений метеорологической оптической дальности, м

от 10 до 20000

Пределы допускаемой относительной погрешности измерений, метеорологической оптической дальности, %:

-в диапазоне от 10 до 10000 м включ.;

-в диапазоне св. 10000 до 20000 м

±10

±20

ФИ-3

Диапазон измерений метеорологической оптической дальности, м;

-    при измерительной базе 50 м;

-    при измерительной базе 70 м;

-    при измерительной базе 100 м

от 30 до 4000 от 40 до 6000 от 60 до 8000

Пределы допускаемой относительной погрешности измерений, %:

-    в диапазоне от 30 до 200 м включ.;

-    в диапазоне св. 200 до 400 м включ.;

-    в диапазоне св. 400 до 1500 м включ.;

-    в диапазоне св. 1500 до 3000 м включ.;

-    в диапазоне св. 3000 до 8000 м

±15

±10

±7

±10

±20

Наименование

измерительного

канала

Наименование

применяемого

компонента

Наименование характеристики

Значение

ИК

метеорологичес кой оптической дальности

ФИ-4

Диапазон измерений метеорологической оптической дальности, м;

-    при измерительной базе 35 м;

-    при измерительной базе 100 м

от 20 до 6000 от 45 до 10000

Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %:

-    в диапазоне от 20 до 250 м включ.;

-    в диапазоне св. 250 до 3000 м включ.;

-    в диапазоне св. 3000 до 10000 м

±15

±10

±20

MITRAS

Диапазон измерений метеорологической оптической дальности, м

от 10 до 10000

Пределы допускаемой относительной погрешности измерений, %:

-    в диапазоне от 10 до 2000 м включ.;

-    в диапазоне св. 2000 до 4500 м включ.;

-    в диапазоне св. 4500 до 6500 м включ.;

-    в диапазоне св. 6500 до 10000 м

±5

±10

±15

±20

FD12/ FD12P

Диапазон измерений метеорологической оптической дальности, м

от 10 до 50000

Пределы допускаемой относительной погрешности измерений, метеорологической оптической дальности, %:

-    в диапазоне от 10 до 10000 м включ.;

-    в диапазоне св. 10000 до 50000 м

±10

±20

FD70

Диапазон измерений метеорологической оптической дальности, м

от 10 до 50000

Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %:

-    в диапазоне от 10 до 600 м включ.;

-    в диапазоне св. 600 до 10000 м включ.;

-    в диапазоне св. 10000 до 50000 м

±8

±10

±20

ИМДВ-1

Диапазон измерений метеорологической оптической дальности, м:

-    при измерительной базе 50 м;

-    при измерительной базе 70 м;

-    при измерительной базе 100 м

от 30 до 4000 от 40 до 6000 от 60 до 8000

Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %:

-    в диапазоне от 30 до 200 м включ.;

-    в диапазоне св. 200 до 400 м включ.;

-    в диапазоне св. 400 до 1500 м включ.;

-    в диапазоне св. 1500 до 3000 м включ.;

-    в диапазоне св. 3000 до 8000 м

±15 ±10 ±7 ±1 0 ±20

Наименование

измерительного

канала

Наименование

применяемого

компонента

Наименование характеристики

Значение

ИК

количества

осадков

MR2, MR2H MR3, MR3H RG13, RG13H

Диапазон измерений количества осадков, мм

от 0,2

Пределы допускаемой абсолютной погрешности измерений количества осадков, мм

±(0,2+0,05-М)*

TRwS215,

TRwS215H

Pluvio2

Диапазон измерений количества осадков, мм

от 0,2 до 1500

Пределы допускаемой абсолютной погрешности измерений количества осадков, мм

±(1+0,01М)*

*У-измеренное значение скорости воздушного потока, м/с; H-измеренная высота облаков, м; М-измеренное значение количества осадков, мм; N-измеренное значение интенсивности осадков, мм/ч

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц

220±22

50±1

Потребляемая мощность, ВА, не более

2500

Интерфейсы связи

RS-232, RS-485, Ethernet

Габаритные размеры центрального устройства, мм, не более:

-    высота

-    ширина

-    длина

1900

700

800

Масса центрального устройства, кг, не более

150

Условия эксплуатации частей, размещенных в помещении: -температура воздуха, °C -относительная влажность воздуха, %

-атмосферное давление, гПа

от +5 до +40 от 0 до 100 от 600 до 1100

Условия эксплуатации измерительных преобразователей, размещаемых на открытом воздухе:

-температура воздуха, °C -относительная влажность воздуха, %

-атмосферное давление, гПа -скорость воздушного потока, м/с

от -60 до +60 от 0 до 100 от 500 до 1100 до 60

Средняя наработка на отказ, ч

10000

Срок службы, лет

10

Знак утверждения типа

наносится фотохимическим способом, тиснением или другими способами нанесения маркировки на корпус центрального устройства, а также типографским способом на титульный лист формуляра.

Комплектность

Таблица 5 - Комплектность систем автоматических IMS AWOS

Наименование

Обозначение

Количество

Система*

IMS AWOS

1 шт.

Формуляр

РЕУС.416311.001 ФО

1 экз.

Руководство по эксплуатации

РЕУС.416311.001 РЭ

1 экз.

Методика поверки

МП 254-0104-2021

1 экз.

* Состав системы определяется заказом и указывается в формуляре.

Сведения о методах измерений

приведены в руководстве по эксплуатации «Системы автоматического метеорологического наблюдения на аэродроме IMS AWOS», раздел 2.5.

Нормативные документы

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне Ы0'1 - 1 • 107 Па, утвержденная приказом Росстандарта № 2900 от 06.12.2019 г.

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта № 2815 от 25.11.2019 г.

Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта №2482 от 26.11.2018 г.

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 256 от 07.02.2018 г.

Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм, утвержденная приказом Росстандарта №2815 от 29.12.2018 г.

Постановление № 1847 от 16.10.2020 Правительства Российской Федерации «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Технические условия РЕУС.416311.001 «Системы автоматического метеорологического наблюдения на аэродроме IMS AWOS»

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 21.11.2024
82820-21
Номер в ГРСИ РФ:
82820-21
Производитель / заявитель:
Общество с ограниченной ответственностью "МикроСтеп-МИС", г. Санкт-Петербург
Год регистрации:
2021
Cрок действия реестра:
03.09.2026
Похожие СИ
93725-24
93725-24
2024
Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
Срок действия реестра: 15.11.2029
93726-24
93726-24
2024
Общество с ограниченной ответственностью "Форт-Телеком" (ООО "Форт-Телеком"), г. Пермь
Срок действия реестра: 15.11.2029
93727-24
93727-24
2024
Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПСКОВ ЭКОЛОГИЯ" (ООО "ПО Псков Экология"), г. Псков
Срок действия реестра: 15.11.2029
93728-24
93728-24
2024
Shaanxi Far-Citech Instrument & Equipment Co., Ltd., Китай; производственная площадка Beijing NordTech Instrument & Meter Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93729-24
93729-24
2024
Акционерное общество "СИНТЭП" (АО "СИНТЭП"), г. Новосибирск
Срок действия реестра: 15.11.2029
93730-24
93730-24
2024
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Срок действия реестра: 15.11.2029
93733-24
93733-24
2024
Hitachi High-Tech Science Corporation, Япония
Срок действия реестра: 15.11.2029
93734-24
93734-24
2024
Chongqing Silian Measurement and Control Technology Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93753-24
93753-24
2024
Thermal Instrument India Pvt. Ltd., Индия
Срок действия реестра: 15.11.2029
93755-24
93755-24
2024
SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD, Китай
Срок действия реестра: 15.11.2029
