| Номер в госреестре | 82825-21 |
| Наименование СИ | Калибратор давления |
| Обозначение типа СИ | Ruska 7250LP |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибратор давления Ruska 7250LP (далее по тексту - калибратор) предназначен для задания и измерений разности давлений (малых избыточных давлений) газов при поверке и калибровке средств измерений избыточного давления.
Соответствует уровню рабочего эталона 1 разряда согласно ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па».
Принцип действия калибраторов основан на аналого-цифровом преобразовании давления в электрический сигнал посредством встроенных преобразователей. В дальнейшем электрический сигнал подвергается цифровой микропроцессорной обработке и отображается на дисплее в выбранных единицах давления.

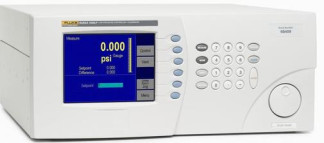

Калибратор выполнен в виде лабораторного прибора, на лицевой панели которого размещены: цветной сенсорный дисплей для отображения информации о измеренном значении давления и органы управления калибратором: клавиатура для набора и ввода значений, колесо-регулятор и другие кнопки управления.
К калибратору давления данного типа относятся калибратор давления Ruska 7250LP с заводским номером: 69801.
Калибратор функционирует под управлением программного обеспечения (ПО), которое является неотъемлемой его частью. ПО выполняет следующие функции: управление работой калибратора; формирование выходных сигналов, передача их на цветной сенсорный дисплей калибратора; обработка, передача и отображение результатов измерений, автоматическая диагностика состояния калибратора. Так же ПО обеспечивает интерфейс пользователя, при помощи которого осуществляются такие функции, как выбор единицы измерения, разрядности отображения результатов измерений, языка меню и другие.
Влияние ПО калибратора учтено при нормировании метрологических характеристик.
Уровень защиты ПО от преднамеренных или непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Ruska7250i |
| Номер версии (идентификационный номер) ПО, не ниже | 1R61 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений разности давлений (малых избыточных давлений), кПа (мбар) | от -7,5 до 7,5 (от -75 до 75) |
| Пределы допускаемой погрешности, % относительной в ДИ от -7,5 до -2 кПа включ. приведенной в ДИ св. -2 до 2 кПа включ. относительной в ДИ св. 2 до 7,5 кПа | ±0,01 % от ИВ ±0,01 % от 2 кПа ±0,01 % от ИВ |
| Примечание: ДИ - диапазон измерений, ИВ - измеряемая величина, выраженные в одной единице измерений давления. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Предельное допускаемое давление, кПа (мбар) | 8,25 (82,5) |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 230±10 55±5 |
| Потребляемая мощность, ВА, не более | 150 |
| Габаритные размеры (высота; ширина; длина), мм, не более | 180; 420; 485 |
| Масса, кг, не более | 9,2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +18 до +25 от 5 до 95 от 84 до 106,7 |
Таблица 4 - Комплект поставки
| Наименование частей | Обозначение | Количество |
| Калибратор давления | Ruska 7250LP | 1 компл. |
| Паспорт | - | 1 шт. |
| Руководство пользователя | - | 1 экз. |
| Методика поверки | МП 231-0086-2021 | 1 экз. |
приведены в документе «Ruska 7250, 7250i, 7250xi, 7250LP. Руководство пользователя», раздел 4.
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па Техническая документация фирмы «Fluke Corporation», США
