| Номер в госреестре | 82829-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LZZBJ9-6 |
| Изготовитель | Dalian North Instrument Transformer Group Co., Ltd., Китай |
| Год регистрации | 2021 |
| Срок свидетельства | 03.09.2026 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LZZBJ9-6 (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы выполнены в виде опорной конструкции с литой изоляцией. Первичные и вторичные обмотки залиты эпоксидной смолой, которая обеспечивает основную изоляцию и формирует корпус трансформаторов. Трансформаторы имеют две вторичные обмотки для измерений и защиты с одним коэффициентом трансформации.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.

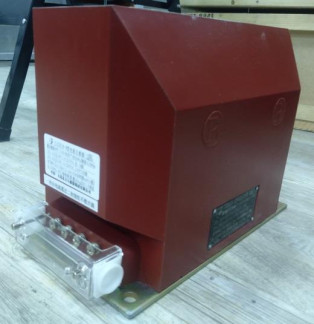

Общий вид трансформаторов представлен на рисунке 1. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование трансформаторов не предусмотрено. _
отсутствует.
Таблица 1 - Метрологические характеристики
| Характеристика | Значение |
| Номинальный первичный ток Лном, А | 150 |
| Номинальный вторичный ток /2ном, А | 1 |
| Номинальное напряжение U/ном, кВ | 6 |
| Наибольшее рабочее напряжение U/н.р, кВ | 7,2 |
| Номинальная частота переменного тока, Гц | 50 |
| Классы точности вторичных обмоток по ГОСТ 7746-2015: | |
| - для измерений | 0,5 |
| - для защиты | 10P |
| Номинальная вторичная нагрузка ^ном с индуктивно-активным коэффициентом мощности costy2=0,8, ВА: - вторичной обмотки для измерений - вторичной обмотки для защиты | 15 20 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | 20 |
| Номинальный коэффициент безопасности приборов Кбном вторичных обмоток для измерений | 10 |
Таблица 2 - Основные технические характеристики
| Характеристика | Значение |
| Габаритные размеры (высотахдлинахширина), мм, не более | 238x310x180 |
| Масса, кг, не более | 28 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более | от -25 до +40 90 |
| Средняя наработка до отказа, ч | 300000 |
| Средний срок службы, лет | 30 |
наносится на титульный лист паспорта типографским способом и на маркировочную табличку любым технологическим способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока LZZBJ9-6 | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе «Методика (методы) измерений» паспорта.
Нормативные документы, устанавливающие требования к трансформаторам тока LZZBJ9-6
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
