| Номер в госреестре | 82831-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТЧС - 2 |
| Изготовитель | АО ВО "Электроаппарат", г. Санкт-Петербург, 24 линия В.О., д. 3-7 |
| Год регистрации | 2021 |
| Срок свидетельства | 03.09.2026 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТЧС - 2 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам в специальных электрических сетях на номинальное напряжение 2 кВ переменного тока частоты 400 Гц.
Принцип действия трансформаторов тока ТЧС - 2 основан на явлении электромагнитной индукции. Трансформаторы состоят из одной вторичной обмотки. Первичная и вторичная обмотки выполнены из медного изолированного провода. Обмотки наложены на кольцеобразный ленточный магнитопровод (сердечник) и залиты эпоксидным компаундом, образующим монолитный изоляционный блок, герметически защищающий обмотки от влаги и внешних воздействий.
Выводы первичной обмотки расположены на верхней части изоляционного блока. Они имеют плоскую форму и снабжены болтами для присоединения шин или проводов первичной цепи. Блок установлен на металлической подставке, имеющей четыре отверстия для крепления на месте установки. На подставке установлен винт для заземляющей шины (провода). На лицевой части трансформатора имеется табличка, предназначенная для идентификации каждого экземпляра трансформатора, заводской номер и основные данные о трансформаторе нанесены на табличку методом термотрансферной печати. Нанесение знака поверки на средство измерений не предусмотрено, знак поверки в виде оттиска поверительного клейма наносится в паспорт.

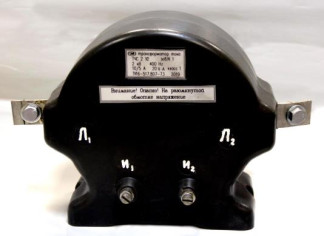

Общий вид трансформатора с указанием мест нанесения знака утверждения типа, заводского номера приведены на рисунке 1.
Пломбирование трансформаторов не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 2 |
| Номинальная частота, Гц | 400 |
| Номинальные первичные токи, А | 10, 15, 20, 30, 40, 50, 75, 100, 150, 200 |
| Номинальный вторичный ток, А | 5 |
| Число вторичных обмоток | 1 |
| Номинальная вторичная нагрузка с ^s ф2 =0,8, В-А | 20 |
| Номинальный класс точности | 1 |
| Класс точности при вторичной нагрузке 60 В-А | 3 |
| Классы точн ости по ГОСТ 7746-2015. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - высота | 203 |
| - ширина | 90 |
| - длина | 280 |
| Масса трансформатора, кг, не более | 8 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У2, Т3 |
| Средняя наработка до отказа, лет, не менее | 75 |
наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТЧС - 2 | 1 шт. |
| Детали для монтажа: | ||
| - угольник | - | 2 шт. |
| - прокладка | - | 2 шт. |
| - прокладка резиновая | - | 2 шт. |
| Паспорт | 1ВД.767.007 ПС | 1 экз. |
| Руководство по эксплуатации | 1ВД.767.007 | 1 экз. на партию |
раздел 3, руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ТУ 16-517.785-80 Трансформатор тока ТЧС - 2. Технические условия
