| Номер в госреестре | 82834-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТРГ-110 II* УХЛ1* |
| Изготовитель | Закрытое акционерное общество "Энергомаш (Екатеринбург) - Уралэлектротяжмаш" (ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш"), г. Екатеринбург |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТРГ-110 II* УХЛ1* (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Внешний вид трансформаторов тока представляет собой опорную конструкцию. Трансформаторы тока одноступенчатые, с газовой изоляцией.
Основными составными частями трансформатора являются:
- металлический корпус с мембраной;
- фарфоровая покрышка;
- блок вторичных обмоток в экране;
- основание, в котором имеются сигнализатор давления на обратном клапане, обратный клапан для заполнения газом.
Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на основании и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
К трансформаторам тока данного типа относятся трансформаторы тока ТРГ-110 II* УХЛ1* зав. № 6440, 6441, 6442, 6443, 6444, 6445.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1 .
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.

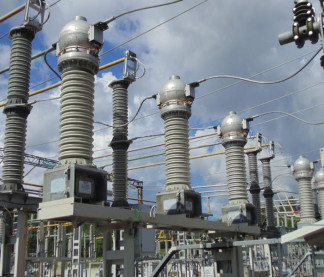

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 6440, 6441, 6442, 6443, 6444, 6445 | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток Ьном, А | 100 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота йюм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -55 до +40 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТРГ-110 II* УХЛ1* | 1 шт. |
| Паспорт | ТРГ-110 II* УХЛ1* | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока
Техническая документация изготовителя
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
