| Номер в госреестре | 82837-21 |
| Наименование СИ | Установки автоматизированного бесконтактного ультразвукового контроля рельсов зеркально-теневым методом |
| Обозначение типа СИ | EMATEST-RAIL-I |
| Изготовитель | Общество с ограниченной ответственностью "Компания "Нординкрафт" (ООО "Компания "Нординкрафт"), г. Череповец |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки автоматизированного бесконтактного ультразвукового контроля рельсов зеркально-теневым методом EMATES-RAIL-I (далее - установки) предназначены для измерений амплитуд эхо-сигналов от конструктивных отражателей (подошвы и боковой грани головки рельса) и координат расположения дефекта относительно переднего торца рельса.
Принцип действия установки основан на зеркально-теневом методе ультразвукового неразрушающего контроля. Возбуждение ультразвуковых колебаний производится за счёт взаимодействия вихревых токов, наводимых на поверхности токопроводящего материала катушкой электромагнитно-акустического преобразователя (далее - ЭМАП) при подаче в нее импульса тока ультразвуковой частоты, с магнитным полем постоянного магнита этого преобразователя. Импульс ультразвуковых колебаний распространяется по нормали к поверхности излучения, достигает противоположной поверхности изделия, отражается от нее в обратном направлении и возвращается к ЭМАП. Наличие дефекта в контролируемом материале на пути распространения ультразвуковых колебаний приводит к уменьшению амплитуды импульса. Под действием импульса, достигшего поверхности изделия, со стороны которой расположен ЭМАП, и магнитного поля ЭМАП, на поверхности изделия снова возникают вторичные вихревые токи, электромагнитное поле которых наводит в катушках ЭМАП серию импульсов. Серия отраженных импульсов усиливается, обрабатывается аналогово-цифровыми преобразователями и отображается на экране прибора в виде А-скана. Признаком наличия дефекта является уменьшение амплитуды сигнала, отражённого от противоположной поверхности изделия, ниже порогового уровня.
Конструктивно установки состоят из:
- механической части, включающей несущий портал, раму с подъёмными механизмами, модуль контроля рельса с боковой грани головки, модуль контроля рельса с поверхности катания;
- дефектоскопического оборудования, включающего блок излучения/приёма, блок обработки сигналов, блок генератора синхроимпульсов, промышленный переключатель Ethernet, ЭМАП, управляющий вычислительный комплекс, блок дефектоотметки, энкодеры;
- системы распределения электропитания и управления процессом контроля.
Установки изготовлены в двух модификациях, которые конструктивных различий не
имеют:
- EMATEST-RAIL-I-25, предназначенной для установки в линию неразрушающего контроля рельс длиной до 26 метров;
- EMATEST-RAIL-I-100, предназначенной для установки в линию неразрушающего контроля рельс длиной до 105 метров.

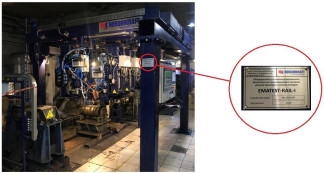

Общий вид и место маркировки установок представлены на рисунке 1.
Рисунок 1 - Общий вид и место маркировки установок Пломбирование установок не предусмотрено.
Программное обеспечение (далее - ПО) «EMATEST-RAIL-I» позволяет реализовать следующие режимы работы:
- подготовка к контролю;
- проведение контроля;
- статистическая обработка данных.
ПО «NK_PLC» позволяет настраивать установку для контроля в автоматическом режиме. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | EMATE S T -RAIL-I | NK PLC |
| Номер версии (идентификационный номер) ПО | не ниже 2.6 | не ниже 210120 |
| Цифровой идентификатор ПО | - | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| установка EMATE S T -RAIL-I-25 | установка EMATEST- RAIL-I-100 | |
| Диапазон измерений координат дефекта относительно переднего торца рельса, мм | от 200 до 26000 | от 750 до 105000 |
| Пределы допускаемой абсолютной погрешности измерений координат дефекта относительно переднего торца рельса, мм | ±(100 + K100)* | |
| Номинальное значение частоты заполнения зондирующих импульсов, МГц | 1,7 | |
| Предельное отклонение от номинального значения частоты заполнения зондирующих импульсов, % | ±10 | |
| Диапазон измерения отношения амплитуд сигналов на входе приёмника установки, дБ | от 0 до 30 | |
| Пределы допускаемой абсолютной погрешности измерений отношения амплитуд сигналов на входе приёмника установки, дБ | ±2 | |
| Диапазон установки частоты следования зондирующих импульсов, Гц | от 100 до 1000 | |
| Предельное отклонение установки частоты следования зондирующих импульсов, % | ±5 | |
| * Коэффициент К определяется по формуле K=(L-25)/25, где L - полная длина контролируемого рельса. Полученное значение К округляется в большую сторону до ближайшего целого значения | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| установка | установка | |
| EMATE S T -RAIL- | EMATEST- | |
| I-25 | RAIL-I-100 | |
| Количество преобразователей, реализующих кон- | ||
| троль, штук | ||
| с поверхности катания головки | 2 | |
| с боковой грани головки | 2 | |
| Минимальная длина контролируемых рельсов (рель | ||
| сов остряковых), м | 8 | |
| Максимальная длина контролируемых рельсов (рель | ||
| сов остряковых), м | 26 | 105 |
| Длина неконтролируемых концов рельса, мм, не бо- | ||
| лее | ||
| передний | 200 | 750 |
| задний | 70 | 750 |
| Наименование характеристики | Значение | |
| установка EMATE S T -RAIL-I-25 | установка EMATEST- RAIL-I-100 | |
| Типы контролируемых рельсов и рельсов остряковых | Р50, Р65, Р75, ОР65, ОР50 | |
| Условия эксплуатации температура окружающего воздуха, °С относительная влажность, не более, % | от +15 до +35 80 | |
| Параметры электропитания от сети трёхфазного переменного тока напряжение питания, В частота, Гц | от 198 до 242 от 49 до 51 | |
| Габаритные размеры, мм, не более | 3420x3220x2770 | |
| Масса, кг, не более | 3500 | |
наносится на титульный лист руководства по эксплуатации и паспорта методом печати. Комплектность средства измерений
Таблица 4 - Комплектность установки
| Наименование | Обозначение | Количество |
| 1 Установка автоматизированного бесконтактного | EMATE S T -RAIL-I-25, | 1 шт. |
| ультразвукового контроля рельсов зеркально -тене | зав. № NK.1520.001; | |
| вым методом EMATEST-RAIL-I, в составе: | или EMATEST -RAIL-I- | |
| 1.1 Механическая часть | 100, зав. № NK.1510.001 | |
| 1.1.1 Несущий портал | 1 шт. | |
| 1.1.2 Рама с подъёмными механизмами | 2 шт. | |
| 1.1.3 Модуль контроля рельса с боковой грани | ||
| головки | 2 шт. | |
| 1.1.4 Модуль контроля рельса с поверхности | ||
| катания | 2 шт. | |
| 1.2 Дефектоскопическое оборудование | ||
| 1.2.1 Блок излучения/приёма | 4 шт. | |
| 1.2.2 Блок обработки сигналов | 4 шт. | |
| 1.2.3 Блок генератора синхроимпульсов | 1 шт. | |
| 1.2.4 Промышленный переключатель Ethern et | 1 шт. | |
| 1.2.5 ЭМАП | 4 шт. | |
| 1.2.6 Управляющий вычислительный комплекс | 1 шт. | |
| 1.2.7 Блок дефектоотметки | 1 шт. | |
| 1.2.8 Энкодер | 2 шт. |
| Наименование | Обозначение | Количество |
| 1.3 Система распределения электропитания и управления процессом контроля | 1 шт. | |
| 2 Блок адаптера для подключения осцилографа | NKE.852.01 | 1 шт. |
| 3 Блок адаптера для подключения УЗ-Тестера | NKE.852.02 | 1 шт. |
| 4 Паспорт | - | 1 экз. |
| 5 Руководство по эксплуатации | - | 1 экз. |
| 6 Руководство оператора | - | 1 экз. |
| 7 Методика поверки | 654-21-019 МП | 1 экз. |
приведены в документе «Установки автоматизированного бесконтактного ультразвукового контроля рельсов зеркально-теневым методом EMATES-RAIL-I. Руководство по эксплуатации», раздел 2 «Использование установки по назначению».
Техническая документация изготовителя
