Установки поверочные газовые "Аврора", 82840-21

Назначение

Установки поверочные газовые «Аврора» (далее - установки), предназначены для измерений, хранения, воспроизведения и передачи единиц объемного расхода и объема, массового расхода и массы газа.

Описание

Принцип действия установок основан на сравнении объема и объемного расхода, массы и массового расхода газа, прошедших через установку и средства измерений, включенных последовательно в одну измерительную магистраль.

Создание требуемого значения расхода воздуха обеспечивается с помощью одного или нескольких критических сопел Лаваля, установленных параллельно, либо, при работе с блоком счетчиков газа изменением мощности генератора расхода с помощью частотного преобразователя и регулировочных вентилей.

Установки имеют три модификации:

-    модификация V на базе счетчиков газа;

-    модификация N на базе критических сопел Лаваля;

-    модификация VN на базе счетчиков газа и критических сопел Лаваля.

Установки состоят из следующих основных частей:

-    модуля формирования расхода, включающего в себя набор критических сопел Лаваля и/или набор из счетчиков газа ротационных RVG (регистрационный № 16422-10), счетчиков газа ротационных RABO (регистрационный № 54267-13), счетчиков газа турбинных TRZ (регистрационный № 31141-13), счетчиков газа турбинных TRZ модификаций TRZ 03, TRZ 03-L, TRZ 03-TE, TRZ 03-TEL (регистрационный № 51423-12), счетчиков газа турбинных TRZ03-К, TERZ 94 и TEC 24 (регистрационный № 72071-18) и счетчиков газа турбинных TZ/FLUXI (регистрационный № 14350-12), оснащенных высокочастотным датчиком импульсов, измерительных и соединительных трубопроводов, монтажных рам;

-    испытательного участка, включающего в себя монтажный стол, набор измерительных трубопроводов различных диаметров;

-    измерительного аппаратно-программного комплекса, включающего в себя устройство счёта импульсов, устройство измерения тока, устройство визуального отсчёта, устройство фотофиксации, систему управления, ПК;

-    средств измерений утвержденного типа - преобразователей давления измерительных ОВЕН ПД100И (регистрационный № 56246-14) с унифицированным выходным сигналом и с пределами допускаемой приведенной погрешности не более ±0,5 %; преобразователей температуры и влажности измерительных Р0СА-10 (регистрационный № 27728-09) с унифицированным выходным сигналом, с пределами допускаемой абсолютной погрешности при измерении температуры не более ±0,3 °С, с пределами допускаемой абсолютной погрешности при измерении относительной влажности не более ±3 %;

Примечание — Допускается применение в составе установок аналогичных средств измерений, обеспечивающих измерение соответствующей единицы величины с требуемой точностью.

-    генератора расхода, включающего в себя вакуумные насосы и/или компрессоры и/или воздуходувки, а также соединительные трубопроводы;

-    вспомогательного оборудования, включающего в себя приспособления для монтажа поверяемых средств измерений и запорно-регулирующую арматуру.

Управление работой установки может осуществляться в ручном и/или автоматическом режиме как с рабочего места оператора, так и с мобильного поста. Установки обеспечивают измерение следующих сигналов:

-    силы тока постоянного электрического тока в диапазоне от 4 до 20 мА;

-    электрического напряжения до 10 В;

-    импульсных (в том числе «сухой контакт»);

-    частоты до 10000 Гц.

Структура условного обозначения установок:

1    - А - класс точности установки А, в состав установки входят критические сопла Лаваля и/или счетчики газа;

В - класс точности установки B, в состав установки входят счетчики газа.

2    - Модификация установки:

V - установка на базе счетчиков газа;

N - установка на базе критических сопел Лаваля;

VN - установка на базе счетчиков газа и критических сопел Лаваля.

3    - Максимальный воспроизводимый расход при применении в составе критических сопел Лаваля, м3/ч; при отсутствии в составе критических сопел Лаваля указывают «00000»;

4    - Максимальный воспроизводимый расход при применении в составе счетчиков газа, м3/ч; при отсутствии в составе счетчиков газа указывают «00000»;

5    - Тип автоматизации:

F - полная автоматизация;

M - частичная автоматизация.

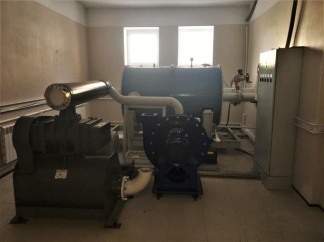

Общий вид установок представлен на рисунках 1 -3.

Пломбирование установок не предусмотрено.

Заводской номер установки наносится на информационную табличку типографским способом.

Программное обеспечение

Программное обеспечение (далее - ПО) установок разделено на две части: метрологически значимую, которая включает алгоритмы обработки измеренной информации, и метрологически не значимую, используемую для визуализации полученных данных.

В ПО установок защита от непреднамеренных и преднамеренных изменений метрологически значимой части ПО осуществляется разграничением прав доступа групп пользователей с помощью системы паролей.

Уровень защиты ПО установок от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Метрологические характеристики установок нормированы с учетом влияния ПО.

Технические характеристики

Таблица 2 - Метрологические характеристики

Т аб л и ц а 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульные листы паспорта и руководства по эксплуатации установки типографическим способом, и на маркировочную табличку установки методом лазерной гравировки.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе №5 «Методика измерений» руководства по эксплуатации АКТЕК 4213.31096850.000 РЭ

Нормативные документы

Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа

Установки поверочные газовые «Аврора». Технические условия. ТУ 4213-002-31096850-2021.
