| Номер в госреестре | 82845-21 |
| Наименование СИ | Счетчики газа ультразвуковые |
| Обозначение типа СИ | "Альт.01" |
| Изготовитель | Общество с ограниченной ответственностью "Контадор" (ООО "Контадор"), Московская обл., г. Клин |
| Год регистрации | 2021 |
| Срок свидетельства | 03.09.2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа ультразвуковые «Альт.01» (далее - счетчики) предназначены для измерений объема природного газа и других неагрессивных газов с плотностью при стандартных условиях не менее 0,4 кг/м3 в рабочих условиях, а также объема природного газа, приведенного к стандартным условиям с физико-химическими параметрами по ГОСТ 5542-2014.
Принцип действия счетчиков основан на методе измерения разности между временем прохождения ультразвукового импульса по потоку газа и временем прохождения ультразвукового импульса против потока газа.
Конструктивно счетчики состоят из корпуса (проточная часть) с двумя пъезоэлектрическими преобразователями (далее - ПЭП) и измерительно-вычислительного блока (далее - ИВБ). С помощью коммутатора ПЭП в каждом цикле измерений изменяется направление распространения ультразвукового импульса. Время распространения ультразвукового импульса зависит от скорости ультразвука в газе и скорости потока газа. ИВБ счётчиков состоит из герметичного приборного корпуса с размещенными в нём платами модуля измерений, модуля индикации (M_LCD) и отдельного отсека, в котором установлен модуль питания с литиевой батареей. Для подключения импульсного выхода к различному оборудованию ИВБ имеет герметичный 4-х контактный разъём. Также в счетчиках имеется независимый импульсный выход для передачи сигнального импульса при аварийном режиме работы.
Структура условного обозначения модификаций счетчиков:
Счётчик газа ультразвуковой «Альт.01» Х1Х2Х3С-Х4-Х5-Х6
Xi - обозначение типоразмера счетчика согласно таблице 2.
Х2 - обозначение схемы расположения ПЭП:
А - с аксиальным расположением ПЭП (исполнение А);
Б - с V-образным расположением ПЭП (исполнение Б).
Х3 - обозначение соотношений расходов (Qmax: Qmin):
1 - соотношение расходов 250:1 (исполнение 1);
2 - соотношение расходов 160:1 (исполнение 2);
3 - соотношение расходов 100:1 (исполнение 3);
4 - соотношение расходов 50:1 (исполнение 4).
С - при наличии данного индекса, счетчик имеет специальное исполнение, характеризующееся нормированием погрешности в одном диапазоне расходов от минимального объемного расхода (Qmin) до максимального объемного расхода (Qmax).
Х4 - индекс указывает на наличии или отсутствии функции приведения объема газа к стандартным условиям в соответствии с ГОСТ 2939-63:
КН - счетчик без приведения объема газа к стандартным условиям;
КТ - счетчик с приведением объема газа к стандартным условиям, с измерением температуры газа и постоянным задаваемым значением давления газа;
КДУ1 - счетчик с приведением объема газа к стандартным условиям, с измерением температуры и абсолютного давления газа. Yi характеризует диапазон измерений абсолютного давления газа и выбирается из ряда:
- 020 - диапазон измерений абсолютного давления газа от 0,084 до 0,200 МПа;
- 040 - диапазон измерений абсолютного давления газа от 0,084 до 0,400 МПа;
- 060 - диапазон измерений абсолютного давления газа от 0,120 до 0,600 МПа;
- 100 - диапазон измерений абсолютного давления газа от 0,200 до 1,000 МПа;
- 170 - диапазон измерений абсолютного давления газа от 0,340 до 1,700 МПа.
Х5 - индекс характеризует максимальное рабочее давление счетчика (Pmax) и выбирается
из ряда:
- 7 - максимальное рабочее абсолютное давление счетчика 0,70 МПа;
- 17 - максимальное рабочее абсолютное давление счетчика 1,70 МПа.
Хб - обозначение направления движения потока газа:
ПЛ - измерение объема газа при движении газа справа налево;
ЛП - измерение объема газа при движении газа слева направо.
Р - измерение объема газа в двух направлениях потока газа. Данный индекс может присутствовать только для исполнения Б.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Общий вид счетчиков с указанием мест ограничения доступа к местам настройки (регулировки) представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломбы с нанесением знака поверки.

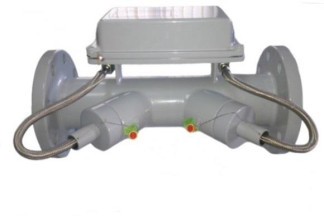

Счетчики с V-образным расположением ПЭП Счетчики с аксиальным расположением ПЭП (исполнение Б) (исполнение А)
Общий вид ИВБ счетчиков
Пломба с нанесением знака поверки
ИВБ для счетчиков модификаций ИВБ для счетчиков модификаций
с индексом КН с индексами КТ и КД Y i
Рисунок 1 - Общий вид счетчиков с указанием мест ограничения доступа к местам настройки
(регулировки)
Программное обеспечение (далее - ПО) счетчиков состоит из встроенного ПО. Конструкция счетчиков исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Метрологические характеристики счетчиков нормированы с учетом влияния встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Alt-1.1.01 |
| Номер версии (идентификационный номер ПО), не ниже | 030 |
| Цифровой идентификатор ПО | d7d2509be322e792b73c7887be6a82ef |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики
| Типораз мер | Диамет р условно го прохода Ду, мм | Максималь ный объемный расход Qmax, м3/ч | Переходн ой объемны й расход Qt, м3 /ч | Минимальный объемный расход Qmin, м3/ч | |||
| Исполнен ие 1 | Исполнен ие 2 | Исполнен ие 3 | Исполнен ие 4 | ||||
| Исполнение А | |||||||
| G16 | 40 | 25 | 1,25 | 0,10 | 0,16 | 0,25 | - |
| G25 | 50 | 40 | 2,00 | 0,16 | 0,25 | 0,40 | - |
| G40 | 50 | 65 | 3,25 | 0,25 | 0,40 | 0,65 | - |
| G65 | 80 | 100 | 5,00 | 0,40 | 0,65 | 1,00 | - |
| G100 | 100 | 160 | 8,00 | 0,65 | 1,00 | 1,60 | - |
| G160 | 100 | 250 | 12,5 | 1,00 | 1,60 | 2,50 | 5,00 |
| G250 | 100/150 | 400 | 20,00 | 1,60 | 2,50 | 4,00 | 8,00 |
| G400 | 150 | 650 | 32,50 | 2,50 | 4,00 | 6,50 | 13,00 |
| Исполнение Б | |||||||
| G160 | 80 | 250 | 12,50 | - | 1,60 | 2,50 | 5,00 |
| G250 | 80 | 400 | 20,00 | - | 2,50 | 4,00 | 8,00 |
| G400 | 100 | 650 | 32,50 | - | 4,00 | 6,50 | 13,00 |
| G650 | 150 | 1000 | 50,00 | - | 6,50 | 10,00 | 20,00 |
| G1000 | 150 | 1600 | 80,00 | - | 10,00 | 16,00 | 32,00 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений объема газа в рабочих условиях, %:1) - в диапазоне объёмных расходов Qmin < Q < Qt -в диапазоне объёмных расходов Qt < Q < Qmax | ±2,0 ±1,0 |
| Пределы допускаемой относительной погрешности измерений объема газа в рабочих условиях и пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям, %:2) - в диапазоне объёмных расходов Qmin < Q < Qt -в диапазоне объёмных расходов Qt < Q < Qmax | ±2,5 ±1 ,5 |
| Пределы допускаемой относительной погрешности измерений объема газа в рабочих условиях в диапазоне объёмных расходов Qmin < Q < Qmax, %3) | ±1,0 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений объема газа в рабочих условиях и пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям, в диапазоне объёмных расходов Qmin < Q < Qmax, %4) | ±1,5 |
| Порог чувствительности счетчиков, не более | 0,3 Qmin |
| Диапазон температуры рабочей среды, °С | от -20 до +50 |
| Диапазон измерений температуры газа (для модификаций счетчиков с индексами КТ и W0, °с | от -20 до +50 |
| Пределы допускаемой абсолютной погрешности измерений температуры газа (для модификаций счетчиков с индексами КТ и W0, °с | ±0,5 |
| Диапазон измерений абсолютного давления газа (для модификаций счетчиков с индексом КДХО, МПа: - КД020 - КД040 - КД060 - КД100 - КД170 | от 0,084 до 0,200 от 0,084 до 0,400 от 0,120 до 0,600 от 0,200 до 1,000 от 0,340 до 1,700 |
| Пределы допускаемой приведенной (к верхнему значению диапазона измерений) погрешности измерений абсолютного давления газа (для модификаций счетчиков с индексом КДYl), % | ±0,25 |
| Пределы допускаемой относительной погрешности вычислений коэффициента приведения объема газа к стандартным условиям2)4), % | ±0,05 |
| 1) Для модификаций счетчиков с индексом КН (при отсутствии индекса С). 2) Для модификаций счетчиков с индексами КТ и КДYl (при отсутствии индекса С). 3) Для модификаций счетчиков с индексами КН (при наличии индекса С). 4) Для модификаций счетчиков с индексами КТ и КДYl (при наличии индекса С). | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания напряжением постоянного тока от встроенного источника питания, В | 3,6 |
| Требования наличия прямых участков трубопроводов на входе/выходе, не менее: - для модификаций счётчиков исполнения А - для модификаций счётчиков исполнения Б | 5Ду/3Ду 8Ду/5Ду |
| Габаритные размеры (длинахширинахвысота), мм, не более | 481х370х360 |
| Масса, кг, не более | 42 |
| Наименование характеристики | Значение |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +35 °С, %, не более | от -30 до +50 95 |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 12 |
| Маркировка взрывозащиты | 1 Ex ib IIA T4 Gb X |
| Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 | IP65 |
наносится на титульные листы формуляра и руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик газа ультразвуковой «Альт.01» | - | 1 шт. |
| Формуляр | ФГТР.407251 ФО | 1 экз. |
| Руководство по эксплуатации | ФГТР.407251 РЭ | 1 экз. |
для модификаций счетчиков с индексами КТ и КДYl приведены в разделе «Описание работы изделия» руководства по эксплуатации; для модификаций счетчиков с индексом КН при измерении объема газа в рабочих условиях приведены в разделе «Описание работы изделия» руководства по эксплуатации, при измерении объема газа, приведенного к стандартным условиям, - в документе номер ФР.1.29.2012.12671 «Государственная система обеспечения единства измерений. Методика (метод) измерений расхода и количества газа с помощью ультразвуковых преобразователей расхода».
Нормативные документы, устанавливающие требования к счетчикам газа ультразвуковым «Альт.01»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 года № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
ТУ-407251-001-2020085428-2020 Счетчики газа ультразвуковые «Альт.01». Технические
условия
