| Номер в госреестре | 82846-21 |
| Наименование СИ | Расходомеры ультразвуковые |
| Обозначение типа СИ | ВЛТ-1 |
| Изготовитель | Общество с ограниченной ответственностью "Вэйвлаб.Тех" (ООО "Вэйвлаб.Тех"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 27.08.2026 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Расходомеры ультразвуковые ВЛТ-1 Назначение средства измерений
Расходомеры ультразвуковые ВЛТ-1 (далее - расходомеры) предназначены для измерений объёмного расхода и объёма жидкости или газа в напорных трубопроводах.
Принцип действия расходомеров основан на измерении времени прохождения ультразвуковых импульсов в движущейся жидкости или газе по направлению движения потока и против него. Разность этих значений пропорциональна средней скорости движения жидкости или газа.
Расходомер состоит из следующих основных частей:
- одной или двух пар электроакустических преобразователей ультразвукового сигнала
(ПЭА);
- вычислителя расхода с графическим дисплеем.
Расходомер использует времяимпульсный метод измерений, при котором два ПЭА попеременно работают в качестве передатчика и приёмника и используются для зондирования ультразвуковыми сигналами (УЗС) потока жидкости или газа, проходящего через измерительный участок трубопровода. Вычислитель расхода измеряет разность значений времени распространения УЗС по направлению потока среды в трубопроводе и против него. На основе измеренного значения вычислитель расхода вычисляет среднюю скорость потока. По значению средней скорости и площади внутреннего сечения трубопровода вычислитель расхода вычисляет расход и объём измеряемой среды.
Кроме измерений объёмного расхода и объёма жидкости и газа вычислитель расхода формирует команды управления сбором и обработкой полученной информации, отображает результаты измерений, вычислений и диагностическую информацию на встроенном графическом дисплее, архивирует и хранит результаты измерений и вычислений. Вычислитель расхода передаёт результаты измерений и вычислений в информационные системы, средства обработки информации и системы АСУ ТП в виде цифрового (RS-485) или частотноимпульсного выходного сигнала.
С целью повышения точности измерений либо для измерения объёмного расхода и объёма продукта в двух трубопроводах одновременно предусмотрена возможность применения двух пар ПЭА (двухканальный вариант работы расходомера).
Для монтажа ПЭА на трубопроводе используются специализированные защитные кожухи с метрическими монтажными рейками для контроля взаимного расположения датчиков.
Расходомеры выпускаются двух моделей: ВЛТ-1-L и ВЛТ-1-G, отличающихся модификацией вычислителя расхода и назначением:
- расходомеры ВЛТ-1-G предназначены для измерений расхода и количества газа;
- расходомеры ВЛТ-1-L предназначены для измерений расхода и количества жидкости. Для исключения возможности несанкционированного вмешательства в работу расходомера на вычислителе расхода предусмотрены места для установки пломб. ПЭА являются неразборными и не пломбируются.

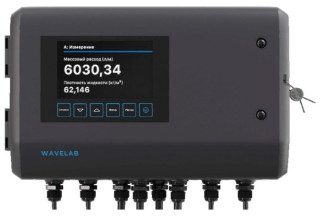

Общий вид расходомера и его составных частей с указанием мест пломбировки от несанкционированного доступа приведён на рисунках 1 - 3. Заводской номер и знак утверждения типа наносятся на маркировочную табличку ПЭА и вычислителя.
Расходомеры имеют встроенное ПО, которое выполняет обработку результатов измерений, их хранение и передачу на внешние устройства.
Идентификационные данные приведены в таблице 1.
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | ВЛТ-1 |
| Номер версии (идентификационный номер) ПО | не ниже V01.02 |
| Цифровой идентификатор метрологический значимой части | отсутствует |
Конструкция расходомера исключает возможность несанкционированного доступа к ПО и влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Нормирование метрологических характеристик проведено с учетом того, что ПО является неотъемлемой частью расходомеров.
Таблица 1 - Метрологические характеристики
| Значение для моделей и исполнений расходомеров | ||||
| Наименование характеристики | влт | Г-1-L | ВЛТ-1-G | |
| с одной парой ПЭА | с двумя парами ПЭА | с одной парой ПЭА | с двумя парами ПЭА | |
| Диаметр измерительного трубопровода Ду, мм | от 50 до 3800 | от 50 до 1600 | ||
| Диапазон измерений расхода1), м3/ч | от 2 до 1106 | от 2 до 3 105 | ||
| Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма2), % а) при поверке с применением поверочных установок | ±0,75 | ±0,50 | ±1,5 | ±1,0 |
| б) при поверке с применением имитационных методов | ±1,0 | ±0,75 | ±2,0 | ±1,5 |
| Примечания: 1) Определяется диаметром измерительного трубопровода. 2) При длине прямолинейных участков трубопровода не менее 15 Ду до расходомера и | ||||
| не менее 5 Ду после. | ||||
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение для моделей расходомеров | |
| ВЛТ-1-L | ВЛТ-1-G | |
| Параметры электрического питания: | ||
| - напряжение питания переменным током, В | от 187 до 242 | |
| - напряжение питания постоянным током, В | от 9 до 36 | |
| - частота напряжения переменного тока, Гц | от 49 до 51 | |
| Потребляемая мощность, Вт, не более | 12 | |
| Габаритные размеры (длинахширинах высота), мм, не более: | ||
| - ПЭА в сборе с защитным кожухом | 270 х 125 х 100 | |
| - вычислителя расхода | 330 х 200 х 95 | |
| Масса, кг, не более: - ПЭА в сборе с защитным кожухом - вычислителя расхода | 1,6 1,8 | |
| Условия эксплуатации: | ||
| - рабочая среда | жидкости и газы | |
| - диапазон температуры рабочей среды, °С | от - 55 до + 120 | |
| - диапазон температуры окружающего | ||
| воздуха, °С | ||
| а) для ПЭА | от - 55 до + 60 | |
| б) для вычислителя расхода | от - 25 до + 60 | |
| - относительная влажность окружающего | ||
| воздуха, %, не более | 98 | |
| - скорость потока рабочей среды, м/с | от 0,3 до 25 | от 0,3 до 40 |
| - толщина стенки трубопровода, мм | от 3 до 40 | |
| Входные и выходные каналы | - для подключения ПЭА (4 шт.); | |
| - частотно-импульсные выходные (1 шт.); | ||
| - технологические: | аналоговые (4 - 20 мА) | |
| входные (2 шт.), для подключения | ||
| термопреобразователей сопротивления по | ||
| четырехпроводной схеме (2 шт.) | ||
| Коммуникационные порты | RS-485 | |
| Протокол передачи данных | Modbus | |
| Средний срок службы, лет | 12 | |
| Средняя наработка на отказ, ч | 100000 | |
| Маркировка взрывозащиты: | ||
| - ПЭА | 0Ex ia IIC T5 Ga | |
| - вычислителя расхода | [Ex ia Ga] IIC | |
наносится на титульный лист паспорта и руководства по эксплуатации расходомера типографским способом, а также на таблички, прикрепленные к ПЭА и вычислителю расхода, фотохимическим или ударным методом, или в виде голографической наклейки.
| Таблица 3 - Комплектность средства изме | ений | |
| Наименование | Обозначение | Количество |
| Вычислитель расхода ВЛТ-1 | - | 1 шт. |
| Электроакустические преобразователи ультразвукового сигнала | - | 1 или 2 пары |
| Комплект для монтажа ПЭА | - | по числу комплектов ПЭА |
| Комплект соединительных кабелей | - | 1 комплект |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 208-024-2021 | 1 экз. |
приведены в пункте 1.3 руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»
ТУ 26.51.52-001-16102671-2019 Расходомер ультразвуковой ВЛТ-1. Технические
условия
