| Номер в госреестре | 82855-21 |
| Наименование СИ | Установки поверочные трубопоршневые |
| Обозначение типа СИ | СИРИУС |
| Изготовитель | Общество с ограниченной ответственностью "Системы Нефть и Газ Балтия", г. Калининград |
| Год регистрации | 2021 |
| Срок свидетельства | 01.10.2026 |
| МПИ (интервал между поверками) | 2 года - для стационарного типа исполнения и 1 год - для передвижного типа исполнения |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные трубопоршневые СИРИУС (далее - ТПУ) предназначены для воспроизведения, хранения и передачи единицы объема жидкости в потоке при поверке, калибровке, определении и контроле метрологических характеристик преобразователей объёмного и массового расходов, счетчиков жидкости, рабочих эталонов.
Принцип действия ТПУ заключается в повторяющемся вытеснении известного объёма жидкости из измерительного участка ТПУ.
При работе ТПУ и поверяемое (калибруемое) средство измерений (далее - СИ) соединяют последовательно. Через технологическую схему с ТПУ и СИ устанавливают необходимое значение расхода жидкости. Четырёхходовой переключающий кран ТПУ с помощью привода поворачивают в положение «запуск» и в поток жидкости, проходящей через корпус ТПУ, запускают шаровой поршень. Перемещение поршня через измерительный участок ТПУ с известной вместимостью приводит к последовательному срабатыванию детекторов положения поршня.
Метод поверки, определения и контроля метрологических характеристик СИ основан на сравнении количества жидкости, прошедшей через измерительный участок ТПУ и через СИ.
ТПУ состоит из следующих основных частей, установленных на стальной сварной раме: цилиндрического корпуса с разгонными и измерительным участками, шарового поршня, перемещающегося в корпусе под действием потока жидкости, детекторов положения поршня, четырёхходового переключающего крана.
Для измерений температуры и давления жидкости на входе и выходе ТПУ применяются средства измерений температуры и давления утвержденного типа, метрологические характеристики которых должны удовлетворять требованиям методик поверки средств измерений, поверяемых с применением ТПУ.
ТПУ могут работать с измерительно-вычислительными комплексами, контроллерами, вычислителями расхода, счетчиками импульсов и другими средствами измерений, утвержденного типа, имеющими возможность подключения трубопоршневых поверочных установок.

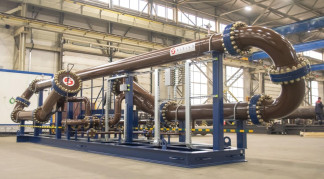

ТПУ выпускаются в стационарном или передвижном (мобильном) исполнении. Общие виды ТПУ представлен на рисунке 1а и 1б. Внешний вид ТПУ определяется исполнением и габаритами.
Заводские номера наносятся на табличку.
Табличка крепится на торцевую часть ТПУ. Вид таблички и место нанесения приведены на рисунке 3. Знак поверки наносится на свидетельство о поверке и/или в паспорт.
Обозначение ТПУ в виде буквенно-цифрового кода в общем виде имеет следующую структуру, расшифровка которой приведена в технической документации изготовителя:
СИРИУС Х - Х - Х - ТУ 26.51.52 - 003 - 95715144 - 2020 1 2 3 4 5
1 - наименование ТПУ;
2 - модель;
3 - разряд ТПУ;
4 - класс давления, МПа;
5 - номер ТУ.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений вместимости измерительного участка, % (1) | ±0,05; ±0,1 |
| Среднее квадратическое отклонение случайной составляющей погрешности, %, не более | 0,015 |
| 1) в зависимости от заказа | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| Параметры электрического питания: - род тока напряжение, В частота, Гц | переменный, одно- или трехфазный 220-33+22, 3 80-57+38 50+1 | |||
| Потребляемая мощность электропривода, кВт, не более | 30 | |||
| Модель ТПУ | СИРИУС 100 | СИРИУС 150 | СИРИУС 300 | СИРИУС 500 |
| Максимальное значение расхода рабочей среды1), м3/ч | 100 | 150 | 300 | 500 |
| Диапазон вместимости (объема) измерительного участка, м3(объем цикла) 1) | от 0,4 до 0,6 | от 0,5 до 0,6 | от 0,8 до 1,0 | от 1,4 до 2,6 |
| Габаритные размеры, мм, не более - длина; - ширина; - высота | 11000 2450 2450 | 13600 2450 2450 | 13600 2450 2650 | 13600 2450 2650 |
| Масса, кг, не более | 14000 | 16000 | 18000 | 20000 |
| Условия эксплуатации: | вода, нефть, нефтепродукты, химикаты, промышленные жидкости, сжиженный газ, газовый конденсат | |||
| - рабочая среда | ||||
| - класс давления, (МПа) 1) | 1,6; 4,0; 6,3; 10,0; 16,0 | |||
| - температура рабочей среды, оС | от -40 до +115 | |||
| - кинематическая вязкость рабочей среды, сСт | от 0,4 до 1000 | |||
| - температура окружающего воздуха2), оС | от -60 до +50 | |||
| Средняя наработка на отказ, ч | 36 000 | |||
| Средний срок службы, не менее, лет | 15 | |||
| 1) в зависимости от заказа; значение максимального расхода может варьироваться ± 25 %, максимальное значение расхода определяется индивидуально для каждого ТПУ и указывается в паспорте ТПУ; 2) при отрицательных температурах, при наличие требований проекта может быть предусмотрена теплоизоляция (и, при необходимости, электрообогрев) измерительного участка и детекторов движения шарового поршня. | ||||
наносится на металлическую фирменную табличку и на титульный лист руководства по эксплуатации типографским способом. Табличка крепится на торцевую часть ТПУ.
Таблица 3 - Комплектность ТПУ
| Наименование | Обозначение | Количество |
| Установка поверочная трубопоршневая «Сириус» | - | 1 шт. |
| Паспорт | XXX1)-014G-000-000 ПС | 1 экз. |
| Руководство по эксплуатации | XXX1)-014I-100-001 РЭ | 1 экз. |
| Методика поверки | МИ 3593-2017 «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе мерников»2); | 1 экз. |
| МИ 3594-2017 «ГСИ. Установки поверочные трубопоршневые. Методика поверки трубопоршневыми поверочными установками и компакт-пруверами с компаратором»2). | 1 экз. | |
| ^заводской номер ТПУ; 2) методика поверки предоставляется на выбор при заказе. | ||
приведены в эксплуатационном документе «Руководство по эксплуатации установки поверочные трубопоршневые СИРИУС», раздел 10.
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, часть 2, утвержденная Приказом Росстандарта от 07.02.2018 № 256
Технические условия ТУ 26.51.52-003-95715144-2020. Трубопоршневые поверочные установки (ТПУ) СИРИУС.
