Установка поверочная малогабаритная УПМ, 82870-21

Установки поверочные малогабаритные УПМ (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц объема жидкости в потоке и объемного расхода жидкости, и измерений температуры и избыточного давления жидкости.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	82870-21
Наименование СИ	Установка поверочная малогабаритная
Обозначение типа СИ	УПМ
Изготовитель	Общество с ограниченной ответственностью "ЭлектроТехноСервис" (ООО "ЭлТеС"), г. Новосибирск
Год регистрации	2021
Срок свидетельства	01.10.2026
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия установок основан на воспроизведении единиц объема жидкости в потоке и объемного расхода жидкости, создаваемых при помощи системы создания и стабилизации расхода измеряемой среды, системы регулирования расхода измеряемой среды, ручной системы измерений, управления и контроля, и измерении расхода и количества жидкости в потоке, температуры и избыточного давления жидкости средствами измерений.

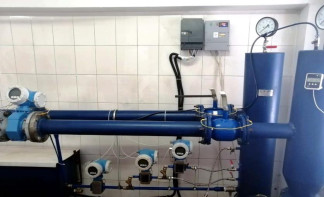

Установки состоят из средств измерений объема жидкости в потоке, объемного расхода жидкости, температуры и избыточного давления жидкости, системы хранения и подготовки измеряемой среды, системы создания и стабилизации расхода измеряемой среды, системы регулирования расхода измеряемой среды, одного или нескольких измерительных участков, ручной системы измерений, управления и контроля, трубной обвязки с запорно-регулирующей арматурой.

В качестве средств измерений объема жидкости в потоке и объемного расхода жидкости, в составе установок применяют расходомеры (в том числе счетчики, расходомеры-счетчики, счетчики-расходомеры, преобразователи объемного расхода) следующих изготовителей: «Siemens Flow Instruments A/S», «Siemens S.A.S», ООО «ПФ «Гидродинамика», «Endress+Hauser Flowtec AG», «Endress+Hauser GmbH + Co. KG», «Krohne Altometer», «KROHNE Ltd», «Emerson Process Management», ЗАО «Взлет», фирмы «Yokogawa», ЗАО «ЭМИС», ООО «РКС-Энерго», «Элемер», «Combimeter», «Метран», «ELIS PLZEN a.s.», «Rosemount Inc.», «Fisher-Rosemount MFG GmbH&Co.OHG» и «Fisher-Rosemount Singapur Pte Ltd».

В качестве средств измерений температуры жидкости в составе установок применяют цифровые термометры утвержденного типа, обеспечивающие требуемый диапазон и погрешность измерений.

В качестве средств измерений избыточного давления жидкости в составе установок применяют технические манометры или преобразователи давления утвержденного типа, обеспечивающие требуемый диапазон и погрешность измерений.

Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства, запорной арматуры, средств измерений избыточного давления и температуры жидкости. Измеряемая среда посредством систем создания и стабилизации расхода измеряемой среды и регулирования расхода измеряемой среды из системы хранения и подготовки измеряемой среды подается в гидравлический тракт рабочего контура установки, проходит через поверяемое средство измерений, средства измерений давления и температуры измеряемой среды, расходомеры установки и далее направляется обратно в систему хранения и подготовки измеряемой среды. Ручная система измерений, управления и контроля управляет работой установки, собирает полученные значения по показаниям поверяемых средств измерений и средств измерений установки.

Пломбировка установок осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомеров установки, с нанесением знака поверки на пломбу.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.

Заводской номер установок наносится на металлическую маркировочную табличку, закрепленную на лицевую часть резервуара сборного системы хранения и подготовки измеряемой среды в нижнем правом углу, методом металлографии.

Металлическая маркировочная табличка представлена на рисунке 3.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение характеристики
Диапазон измерений (воспроизведений) объемного расхода 1}, м3/ч	от 0,005 до 200
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении) объема жидкости в потоке и объемного расхода жидкости1), %	±0,15; ±0,20; ±0,25; ±0,30; ±0,50
Диапазон измерений температуры жидкости, °С1)	от 5 до 90
Пределы допускаемой абсолютной погрешности при измерении температуры жидкости, °С, не более	±0,2
Диапазон измерений избыточного давления1) жидкости, МПа	от 0 до 2,5
Пределы допускаемой приведенной погрешности при измерении избыточного давления жидкости2), %, не более	±2,5
1) конкретное значение указывается в эксплуатационных документах на установку. 2) нормирующим значением является диапазон измерений;

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
1	2
Номинальный диаметр поверяемых средств измерений	от DN 10 до DN 100
Количество одновременно поверяемых средств измерений, штук1)	от 1 до 6
Измеряемая среда Температура измеряемой среды, °С1) Давление измеряемой среды, МПа1)	вода от +5 до +90 от 0 до 2,5
Параметры электрического питания: Напряжение питания переменного тока, В Частота, Гц	380±38/220±22 50±1

Наименование характеристики	Значение
1	2
Условия эксплуатации:
- температура окружающего воздуха, °С	от +10 до +40
- относительная влажность, %	от 30 до 80
- атмосферное давление, кПа	от 84 до 107
Средний срок службы, лет	10
Средняя наработка на отказ, ч	20000
1) конкретное значение указывается в эксплуатационных документах на установку.

Знак утверждения типа

наносится на металлическую маркировочную табличку, закрепленную на лицевую часть резервуара сборного системы хранения и подготовки измеряемой среды в верхнем левом углу, и в верхней части по центру титульного листа руководства по эксплуатации.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Установка поверочная малогабаритная	УПМ	1 шт.
Руководство по эксплуатации	УПМ 001.001.001.РЭ	1 экз.
Методика поверки	МП 1283-1-2021	1 экз.

Сведения о методах измерений

приведены в разделе 8 «Порядок работы» Руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 26.51.52-001-64369286-2020 Установки поверочные малогабаритные УПМ. Технические условия
