| Номер в госреестре | 82873-21 |
| Наименование СИ | Машины координатные измерительные портальные |
| Обозначение типа СИ | CRYSTA-Apex |
| Изготовитель | Mitutoyo Corporation, Япония |
| Год регистрации | 2021 |
| Срок свидетельства | 01.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатные измерительные портальные CRYSTA-Apex (далее КИМ) являются стационарными машинами и предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения формы и расположения поверхностей элементов деталей.
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой расположена измерительная головка. Перемещение центра щупа головки измеряются цифровыми измерительными системами высокой разрешающей способности и точности. Конструкция КИМ портальная, с неподвижным гранитным измерительным столом, боковым приводом портала.
Перемещение измерительной головки по направляющим вдоль осей обеспечивается электродвигателями постоянного тока. Все электродвигатели, считывающие головки, измерительные шкалы, приводные механизмы и направляющие по осям закрыты защитными панелями. КИМ оснащены встроенной системой компенсации температурных погрешностей.
КИМ могут быть оснащены стационарными головками SP80, MPP310Q; пятиосевыми измерительными головками PH20 с контактным датчиком TP20; пятиосевыми измерительными головками REVO с контактными датчиками RSP2, RSP3; поворотными измерительными головками PH10(M/MQ/T/iQ) с контактными датчиками TP20, TP200, SP25M;
Дополнительно КИМ могут оснащаться контактными датчиками для параметров шероховатости Surftest Probe, бесконтактными датчиками QVP (видеодатчик) и Surface Measure (лазерный датчик) для измерительных головок PH10(M/MQ/T/iQ) и датчиками для параметров шероховатости SFP2, бесконтактными датчиками RVP (видеодатчик) и RFP (лазерный датчик) для измерительных головок REVO.
Измерения производятся в ручном и автоматическом (ЧПУ) режимах. В ручном режиме управления перемещение головки осуществляется при помощи пульта управления. В автоматическом режиме - с помощью программного обеспечения, установленного на компьютер.
КИМ выпускаются в двух модификациях: CRYSTA-Apex V и CRYSTA-Apex EX в каждом из которых несколько типоразмеров, различающихся габаритными размерами и метрологическими характеристиками.
Опломбирование от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено, знак поверки наносится на свидетельство о поверке.

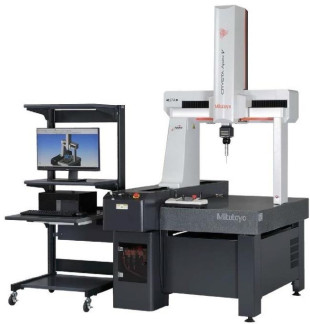

Общий вид КИМ CRYSTA-Apex V представлен на рисунке 1 (а, б, в). Общий вид КИМ CRYSTA-Apex EX представлен на рисунке 2. Общий вид маркировочной таблички представлен на рисунке 3
COORDINATE MEASURING MACHINE
Model---- CRYSTA-Apex V9108
Code No ------ 191-583
S/Order No ----- ------
Serial No ----- 70416280
Manufactured ----- 2021
С С I® I Mitutoyo Corporation 'O'
4.V MADE IN JAPAN И
nл 4 e* _ i__j_ 1 OU<ta<л Tel/of («ii-Lm Ifawaealf i -fih i ' " ~ '
20-1 Sakado 1-Chome,Takatsu-ku, Kawasaki-shi ' Kanagawa 213-8533, Japan For the EU Directive
%
Authorized representative and importer in the EU Mitutoyo Europe GmbH
Borsigstrasse 8-10. 41469 Neuss. Germany
КИМ оснащены универсальным программным обеспечением (далее - ПО) MCOSMOS, MiCAT Planner или MODUS.
MCOSMOS - программное обеспечение, позволяющее создавать управляющие программы для выполнения измерений на КИМ, производить анализ полученных данных, вычислять допуски и создавать графические и текстовые отчеты по результатам измерений.
MiCAT Planner - аналогичное по применению MCOSMOS.
MODUS - аналогичное по применению MCOSMOS.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО MCOSMOS и MiCAT Planner являются USB-ключ-заглушки - Wi-buKey и CodeMeter - программы, направленные на борьбу с нарушением авторских прав на компьютерное пиратство. WibuKey использует 128-битное шифрование по алгоритму FEAL, CodeMeter использует 128-битное шифрование по алгоритмам AES, RSA, SHA, ECC.
Защитой ПО MODUS является USB-ключ-заглушка HASP - программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство, использует 128-битное шифрование по алгоритму AES.
AES, RSA, SHA, FEAL, ECC - симметричные алгоритмы блочного шифрования информации, позволяющие предотвратить неавторизованное использование ПО.
Защита программного обеспечения КИМ соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в Таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | MCOSMOS | MiCAT Planner | MODUS |
| Номер версии (идентификационный номер) ПО | 4.Х и выше | 1.X и выше | 1.X и выше |
| Цифровой идентификатор ПО | - | - | - |
Таблица 2 - Диапазоны измерений
| Обозначение модификации | Диапазон измерений, мм | ||
| X | Y | Z | |
| V 544 | От 0 до 500 | От 0 до 400 | От 0 до 400 |
| V 574 | От 0 до 500 | От 0 до 700 | От 0 до 400 |
| V 776 | От 0 до 700 | От 0 до 700 | От 0 до 600 |
| V 7106 | От 0 до 700 | От 0 до 1000 | От 0 до 600 |
| V 9106 | От 0 до 900 | От 0 до 1000 | От 0 до 600 |
| V 9108 | От 0 до 900 | От 0 до 1000 | От 0 до 800 |
| V 9166 | От 0 до 900 | От 0 до 1600 | От 0 до 600 |
| V 9168 | От 0 до 900 | От 0 до 1600 | От 0 до 800 |
| V 9206 | От 0 до 900 | От 0 до 2000 | От 0 до 600 |
| V 9208 | От 0 до 900 | От 0 до 2000 | От 0 до 800 |
| V 9306 | От 0 до 900 | От 0 до 3000 | От 0 до 600 |
| V 9308 | От 0 до 900 | От 0 до 3000 | От 0 до 800 |
| V 9406 | От 0 до 900 | От 0 до 4000 | От 0 до 800 |
| V 9408 | От 0 до 900 | От 0 до 4000 | От 0 до 600 |
| V121210 | От 0 до 1200 | От 0 до 1200 | От 0 до 800 |
| V122010 | От 0 до 1200 | От 0 до 2000 | От 0 до 1000 |
| V123010 | От 0 до 1200 | От 0 до 3000 | От 0 до 1000 |
| V124010 | От 0 до 1200 | От 0 до 4000 | От 0 до 1000 |
| V162012 | От 0 до 1600 | От 0 до 2000 | От 0 до 1200 |
| V163012 | От 0 до 1600 | От 0 до 3000 | От 0 до 1200 |
| V164012 | От 0 до 1600 | От 0 до 4000 | От 0 до 1200 |
| V165012 | От 0 до 1600 | От 0 до 5000 | От 0 до 1200 |
Продолжение таблицы 2
| Обозначение модификации | Диапазон измерений, мм | ||
| X | Y | Z | |
| V162016 | От 0 до 1600 | От 0 до 2000 | От 0 до 1600 |
| V163016 | От 0 до 1600 | От 0 до 3000 | От 0 до 1600 |
| V164016 | От 0 до 1600 | От 0 до 4000 | От 0 до 1600 |
| V165016 | От 0 до 1600 | От 0 до 5000 | От 0 до 1600 |
| V203016 | От 0 до 2000 | От 0 до 3000 | От 0 до 1600 |
| V 203020 | От 0 до 2000 | От 0 до 3000 | От 0 до 2000 |
| V204016 | От 0 до 2000 | От 0 до 4000 | От 0 до 1600 |
| V 204020 | От 0 до 2000 | От 0 до 4000 | От 0 до 2000 |
| V205016 | От 0 до 2000 | От 0 до 5000 | От 0 до 1600 |
| V 205020 | От 0 до 2000 | От 0 до 5000 | От 0 до 2000 |
| EX 121210R | От 0 до 1200 | От 0 до 1200 | От 0 до 1000 |
| EX 122010R | От 0 до 1200 | От 0 до 2000 | От 0 до 1000 |
| EX 123010R | От 0 до 1200 | От 0 до 3000 | От 0 до 1000 |
| EX 124010R | От 0 до 1200 | От 0 до 4000 | От 0 до 1000 |
| Наименование, характеристики | Обозначение модификации | |
| V 544 V 574 | V 776 V 7106 | |
| Пределы допускаемой абсолютной объемной погрешности с контактными измерительными головками (где L - измеряемая длина, мм), мкм | ||
| PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 | ±(2,2+3L/1000)* / ±(2,2+4L/1000)** | ±(2,2+3L/1000)* / ±(2,2+4L/1000)** |
| REVO с датчиком RSP2 | - | ±(2,3+4L/1000)* / ±(2,3+5L/1000)** |
| REVO с датчиком RSP3 | - | ±(1,9+4L/1000)* / ±(1,9+5L/1000)** |
| PH10(M/MQ/T/iQ) с датчиком TP200 | ±(1,9+3L/1000)* / ±(1,9+4L/1000)** | ±(1,9+3L/1000)* / ±(1,9+4L/1000)** |
| PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q | ±(1,7+3L/1000)* / ±(1,7+4L/1000)** | ±(1,7+3L/1000)* / ±(1,7+4L/1000)** |
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм | ||
| PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 | ±1,8 | ±2,2 |
| REVO с датчиком RSP2 | - | ±4,0 |
| REVO с датчиком RSP3 | - | ±1,8 |
| PH10(M/MQ/T/iQ) с датчиком TP200 | ±1,5 | ±1,9 |
| PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q | ±1,3 | ±1,3 |
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с | ||
| REVO с датчиком RSP2 | - | ±2,7 / 59 |
| REVO с датчиком RSP3 | - | ±2,3 / 59 |
| PH10(M/MQ/T/iQ) с датчиком SP25M | ±2,3 / 50 | ±2,3 / 50 |
| SP80 | ±2,3 / 50 | ±2,0 / 50 |
| MPP310Q | ±1,8 / 90 | ±1,8 / 80 |
| Примечание: | ||
| * - температурный диапазон от +18 до +22 °С; ** - температурный диапазон от +16 до +26 °С. | ||
Наименование, характеристики
Обозначение модификации
V 9106
V 9108
V 9166
V 9168
V 9208
V 9206
±(2,2+3L/1000)*
±(2,3+4L/1000)*
±(1,9+4L/1000)*
±(1,9+3L/1000)*
±(1,7+3L/1000)*
/ ±(2,2+4L/1000)** / ±(2,3+5L/1000)** / ±(1,9+5L/1000)** / ±(1,9+4L/1000)** / ±(1,7+4L/1000)**
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 REVO с датчиком RSP2 REVO с датчиком RSP3 PH10(M/MQ/T/iQ) с датчиком TP200 PH10(M/MQ/T/iQ) с датчиком SP25M; SP80; MPP310Q | ±2,2 ±4,0 ±1,8 ±1,9 ±1,3 |
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с REVO с датчиком RSP2 | ±2,7 / 59 |
| REVO с датчиком RSP3 | ±2,3 / 59 |
| PH10(M/MQ/T/iQ) с датчиком SP25M | ±2,3 / 50 |
| SP80 | ±2,0 / 50 |
| MPP310Q | ±1,8 / 80 |
| Примечание: * - температурный диапазон от +18 до +22 °С; ** - температурный диапазон от +16 до +26 °С. | |
Пределы допускаемой абсолютной объемной погрешности с контактными измерительными головками (где L - измеряемая длина, мм), мкм PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 REVO с датчиком RSP2 REVO с датчиком RSP3 PH10(M/MQ/T/iQ) с датчиком TP200 PH10(M/MQ/T/iQ) с датчиком SP25M; SP80; MPP310Q
Наименование, характеристики
Обозначение модификации
V 9306
V 9308
V 9408
V 9406
Пределы допускаемой абсолютной объемной погрешности с контактными измерительными головками (где L - измеряемая длина, мм), мкм
PH20 и PH10(M/MQ/T/iQ) с датчиком TP20
±(2,2+3L/1000)*
±(2,3+4L/1000)*
±(l,9+4L/1000)*
±(l,9+3L/1000)*
±(l,7+3L/1000)*
/ ±(2,2+4L/1000)** / ±(2,3+5L/1000)** / ±(l,9+5L/1000)** / ±(l,9+4L/1000)** / ±(l,7+4L/1000)**
REVO с датчиком RSP2
REVO с датчиком RSP3
PH10(M/MQ/T/iQ) с датчиком TP200
PH10(M/MQ/T/iQ) с датчиком SP25M; SP80; MPP310Q
Пределы допускаемой абсолютной погрешности контактных
измерительных головок, мкм
PH20 и PH10(M/MQ/T/iQ) с датчиком TP20
±2,2
±4,0
±1,8
±1,9
±1,3
±2,7 / 59 ±2,3 / 59 ±2,3 / 50 ±2,0 / 50 ±1,8 / 80
REVO с датчиком RSP2
REVO с датчиком RSP3
PH10(M/MQ/T/iQ) с датчиком TP200
PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с
REVO с датчиком RSP2 REVO с датчиком RSP3 PH10(M/MQ/T/iQ) с датчиком SP25M SP80
MPP310Q_
Примечание:
* - температурный диапазон от +18 до +22 °С; ** - температурный диапазон от +16 до +26 °С.
| Наименование, характеристики | Обозначение модификации |
| V121210 V122010 V123010 V124010 | |
| Пределы допускаемой абсолютной объемной погрешности с контактными измерительными головками (где L - измеряемая длина, мм), мкм PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 | ±(2,8+3L/1000)* / ±(2,8+4L/1000)** |
| REVO с датчиком RSP2 | ±(2,9+4L/1000)* / ±(2,9+5L/1000)** |
| REVO с датчиком RSP3 | ±(2,5+3L/1000)* / ±(2,5+4L/1000)** |
| PH10(M/MQ/T/iQ) с датчиком TP200 | ±(2,5+3L/1000)* / ±(2,5+4L/1000)** |
| PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q | ±(2,3+3 L/1000)* / ±(2,3+4L/1000)** |
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 | ±2,4 |
| REVO с датчиком RSP2 | ±2,9 |
| REVO с датчиком RSP3 | ±2,5 |
| PH10(M/MQ/T/iQ) с датчиком TP200 | ±2,0 |
| PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q | ±1,9 |
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с REVO с датчиком RSP2 | ±4,5 / 70 |
| REVO с датчиком RSP3 | ±4,0 / 70 |
| PH10(M/MQ/T/iQ) с датчиком SP25M | ±2,3 / 50 |
| SP80 | ±2,5 / 50 |
| MPP310Q | ±2,3 / 80 |
| Примечание: * - температурный диапазон от +18 до +22 °С; ** - температурный диапазон от +16 до +26 °С. |
Продолжение таблицы 3
| Наименование, характеристики | Обозначение модш | жкации | ||
| EX 121210R | EX 122010R | EX 123010R | EX 124010R | |
| Пределы допускаемой абсолютной объемной погрешности с контактными измерительными головками (где L - измеряемая длина, мм), мкм REVO с датчиком RSP2 REVO с датчиком RSP3 | ±(2,9+4L/1000)* / ±(2,9+5L/1000)** ±(2,5+3L/1000)* / ±(2,5+4L/1000)** | |||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм REVO с датчиком RSP2 REVO с датчиком RSP3 | ±2,9 ±2,5 | |||
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с REVO с датчиком RSP2 REVO с датчиком RSP3 | ±4,5 / 70 ±4,0 / 70 | |||
| Примечание: * - температурный диапазон от +18 до +22 °С; ** - температурный диапазон от +16 до +26 °С. | ||||
| Наименование, характеристики | Обозначение модификации | |
| V162012 | V163012 V164012 V165012 | |
| PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 | ±(7,0+4,5L/1000)* / ±(7,0+5,5L/1000)** | |
| REVO с датчиком RSP2 | ±(5,3+6,5L/1000)* / ±(5,3+7,5L/1000)** | |
| REVO с датчиком RSP3 | ±(4,9+6,5L/1000)* / ±(4,9+7,5L/1000)** | |
| PH10(M/MQ/T/iQ) с датчиком TP200 | ±(6,0+4,5L/1000)* / ±(6,0+5,5L/1000)** | |
| PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q | ±(3,3+4,5L/1000)* / ±(3,3+5,5L/1000)** | |
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 | ±7,0 | |
| REVO с датчиком RSP2 | ±7,5 | |
| REVO с датчиком RSP3 | ±5,3 | |
| PH10(M/MQ/T/iQ) с датчиком TP200 | ±6,0 | |
| PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q | ±3,3 | |
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с REVO с датчиком RSP2 | ±6,0 / 70 | |
| REVO с датчиком RSP3 | ±6,0 / 70 | |
| PH10(M/MQ/T/iQ) с датчиком SP25M, SP80 и MPP310Q | ±5,0 / 60 | |
| Примечание: * - температурный диапазон от +18 от +22 °С; ** - температурный диапазон от +16 до +26 °С |
| Наименование, характеристики | Обозначение модификации | |
| V162016 | V163016 V164016 V165016 | |
| Пределы допускаемой абсолютной объемной погрешности с контактными измерительными головками (где L -измеряемая длина, мм), мкм PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 | ±(8,0+5,5L/1000)* / ±(8,0+6,5L/1000)** | |
| REVO с датчиком RSP2 | ±(6,5+7,5L/1000)* / ±(6,5+8,5L/1000)** | |
| REVO с датчиком RSP3 | ±(6,1+7,5L/1000)* / ±(6,1+8,5L/1000)** | |
| PH10(M/MQ/T/iQ) с датчиком TP200 | ±(7,0+5,5L/1000)* / ±(7,0+6,5L/1000)** | |
| PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q | ±(4,5+5,5L/1000)* / ±(4,5+6,5L/1000)** | |
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 | ±8,0 | |
| REVO с датчиком RSP2 | ±8,5 | |
| REVO с датчиком RSP3 | ±6,3 | |
| PH10(M/MQ/T/iQ) с датчиком TP200 | ±7,0 | |
| PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q | ±4,5 | |
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с REVO с датчиком RSP2 | ±6,0 / 70 | |
| REVO с датчиком RSP3 | ±6,0 / 70 | |
| PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q | ±5,0 / 60 | |
| Примечание: * - температурный диапазон от +18 до +22 °С; ** - температурный диапазон от +16 до +26 °С |
| Наименование, характеристики | Обозначение модификации | |
| V203016 | V204016 V205016 | |
| Пределы допускаемой абсолютной объемной погрешности с контактными измерительными головками (где L -измеряемая длина, мм), мкм PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 | ±(10,0+8L/1000)* / ±( 10,0+9L/1000)** | |
| REVO с датчиком RSP2 | ±(6,5+10L/1000)* / ±(6,5+11L/1000)** | |
| REVO с датчиком RSP3 | ±(6,1+10L/1000)* / ±(6,1+11L/1000)** | |
| PH10(M/MQ/T/iQ) с датчиком TP200 | ±(9,0+8L/1000)* / ±(9,0+9L/1000)** | |
| PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q | ±(4,5+8L/1000)* / ±(4,5+9L/1000)** | |
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 | ±10,0 | |
| REVO с датчиком RSP2 | ±10,5 | |
| REVO с датчиком RSP3 | ±8,3 | |
| PH10(M/MQ/T/iQ) с датчиком TP200 | ±9,0 | |
| PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q | ±4,5 | |
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с REVO с датчиком RSP2 | ±7,0 / 70 | |
| REVO с датчиком RSP3 | ±7,0 / 70 | |
| PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q | ±6,0 / 60 | |
| Примечание: * - температурный диапазон от +18 до +22 °С; ** - температурный диапазон от +16 до +26 °С |
| Наименование, характеристики | Обозначение модификации | |
| V 203020 | V 204020 V 205020 | |
| Пределы допускаемой абсолютной объемной погрешности с контактными измерительными головками (где L -измеряемая длина, мм), мкм PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 | ±(10,0+8L/1000)* / ±( 10,0+9L/1000)** | |
| REVO с датчиком RSP2 | ±(6,5+10L/1000)* / ±(6,5+11L/1000)** | |
| REVO с датчиком RSP3 | ±(6,1+10L/1000) * / ±(6,1+11L/1000)** | |
| PH10(M/MQ/T/iQ) с датчиком TP200 | ±(9,0+8L/1000)* / ±(9,0+9L/1000)** | |
| PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q | ±(4,5+8L/1000)* / ±(4,5+9L/1000)** | |
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм PH20 и PH10(M/MQ/T/iQ) с датчиком TP20 | ±10,0 | |
| REVO с датчиком RSP2 | ±10,5 | |
| REVO с датчиком RSP3 | ±8,3 | |
| PH10(M/MQ/T/iQ) с датчиком TP200 | ±9,0 | |
| PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q | ±4,5 | |
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с REVO с датчиком RSP2 | ±7,0 / 70 | |
| REVO с датчиком RSP3 | ±7,0 / 70 | |
| PH10(M/MQ/T/iQ) с датчиком SP25M; SP80 и MPP310Q | ±6,0 / 60 | |
| Примечание: * - температурный диапазон от +18 до +22 °С; ** - температурный диапазон от +16 до +26 °С |
| Наименование КИМ | Модификация машины | Габаритные размеры, не более | мм, | Масса, кг, не более | |
| длина | ширина | высота | |||
| V 544 | 1191 | 1082 | 2185 | 515 | |
| V 574 | 1548 | 1082 | 2185 | 625 | |
| V 776 | 1700 | 1470 | 2730 | 1675 | |
| V 7106 | 2000 | 1470 | 2730 | 1951 | |
| V 9106 | 2000 | 1670 | 2730 | 2231 | |
| V 9108 | 2000 | 1670 | 3130 | 2261 | |
| V 9166 | 2740 | 1670 | 2730 | 2868 | |
| V 9168 | 2740 | 1670 | 3130 | 2898 | |
| V 9206 | 3220 | 1670 | 2730 | 3912 | |
| V 9208 | 3220 | 1670 | 3130 | 3942 | |
| CRYSTA-Apex | V 9306 | 4395 | 1670 | 2730 | 5837 |
| V 9308 | 4395 | 1670 | 3130 | 5867 | |
| V 9406 | 5395 | 1670 | 2730 | 7622 | |
| V 9408 | 5395 | 1670 | 3130 | 7652 | |
| V 121210 / EX 121210R | 2595 | 2200 | 3645 | 4050 | |
| V 122010 / EX 122010R | 3395 | 2200 | 3645 | 6150 | |
| V 123010 / EX 123010R | 4395 | 2200 | 3645 | 9110 | |
| V 124010 / EX 124010R | 5395 | 2200 | 3645 | 12070 | |
| V162012 | 3650 | 2700 | 4140 | 9300 | |
| V163012 | 4650 | 2700 | 4140 | 10600 | |
| V164012 | 5650 | 2700 | 4190 | 14800 | |
| V165012 | 6650 | 2700 | 4190 | 19500 | |
Продолжение таблицы 4
| Наименование КИМ | Модификация машины | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | |||
| CRYSTA-Apex | V162016 | 3650 | 2700 | 4940 | 9350 |
| V163016 | 4650 | 2700 | 4940 | 10650 | |
| V164016 | 5650 | 2700 | 4990 | 14850 | |
| V165016 | 6650 | 2700 | 5040 | 19550 | |
| V203016 | 4650 | 3100 | 4990 | 14100 | |
| V 203020 | 4650 | 3100 | 5790 | 14150 | |
| V204016 | 5650 | 3100 | 5040 | 19400 | |
| V 204020 | 5650 | 3100 | 5840 | 19450 | |
| V205016 | 6650 | 3100 | 5140 | 28000 | |
| V 205020 | 6650 | 3100 | 5940 | 28050 | |
| Наименование КИМ | Модификация машины | Температура окружающего воздуха, °С | Допускаемое изменение температуры | Относительная влажность воздуха, без конденсата, %, не более | Расход воздуха при измерении, нл/мин | Требуемое давление сжатого воздуха, кПа | Напряжение питания переменного тока, В | Частота переменного тока, Гц | |
| °С/ч | °С/24ч | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| CRYSTA- Apex | V 544 V 574 | от +15 до +30 | 2 | от 2 до 5 | 65 | 50 | 400 | 220±22 | 50/60 |
| V 776 V 7106 V 9106 V 9108 V 9166 V 9168 V 9206 V 9208 V 9306 V 9308 V 9406 V 9408 | от +15 до +30 | 2 | от 2 до 5 | 65 | 60 | ||||
| V 121210 V122010 V123010 V124010 | от +15 до +30 | 2 | от 2 до 5 | 65 | 100 | ||||
Продолжение таблицы 5
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| CRYSTA- Apex | V162012 V163012 V164012 V165012 V162016 V163016 V164016 V165016 V203016 V204016 | от +15 до +30 | 1 | от 2 до 5 | 65 | 150 | 400 | 220±22 | 50/60 |
| V205016 V 203020 V 204020 V 205020 | от +15 до +30 | 1 | от 2 до 5 | 65 | 150 | ||||
| EX 121210R EX 122010R EX 123010R EX 124010R | от +15 до +30 | 2 | от 2 до 5 | 65 | 150 |
наносится на титульный лист руководства по эксплуатации типографским способом.
| Таблица 6 - Комплектность КИМ CRYSTA-Apex | ||
| Наименование | Количе ство | Обозначение |
| Машина координатная измерительная с измерительной головкой и измерительным датчиком | 1 шт. | - |
| Пульт управления | 1 шт. | - |
| Шкаф управления | 1 шт. | - |
| Калибровочная сфера | 1 шт. | - |
| Приспособления для закрепления измеряемой детали* | 1 компл. | - |
| Комплект сменных измерительных наконечников* | 1 компл. | - |
| Руководство по эксплуатации | 1 экз. | - |
| Методика поверки | 1 экз. | МП 203-10-2021 |
| Примечание: * - поставляется по дополнительному заказу | ||
приведены в Разделе 2 Руководства по эксплуатации
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. №472.
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 66 |
| Поверителей | 9 |
| Актуальность данных | 21.11.2024 |
