Государственный реестр средств измерений

Преобразователи перемещения токовихревые BN-3300XL, 82875-21

82875-21
Преобразователи перемещения токовихревые BN-3300XL (далее - преобразователи) предназначены для измерений виброперемещения и относительного перемещения (осевого смещения) на объектах Арктик СИТ.
Карточка СИ
Номер в госреестре 82875-21
Наименование СИ Преобразователи перемещения токовихревые
Обозначение типа СИ BN-3300XL
Изготовитель "Bently Nevada, LLC", США
Год регистрации 2021
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи перемещения токовихревые BN-3300XL (далее - преобразователи) предназначены для измерений виброперемещения и относительного перемещения (осевого смещения) на объектах Арктик СИТ.

Описание

Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого преобразователем, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом преобразователя и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения.

Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (проксиметра) и соединительного кабеля. Датчик питается высокочастотным напряжением от проксиметра. Измерение виброперемещения происходит без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.

На датчик и проксиметр отдельно нанесены заводские номера, обеспечивающие идентификацию каждого экземпляра средств измерений. Место и способ нанесения заводского номера обеспечивает возможность прочтения и сохранность номера в процессе эксплуатации средств измерений

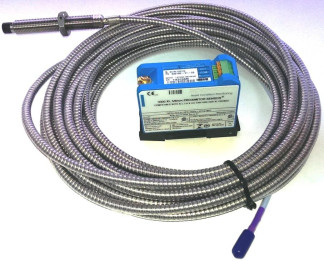

Общий вид преобразователей перемещения токовихревых BN-3300XL представлен на рисунке 1. Пломбирование преобразователей не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики преобразователей перемещения токовихревых BN-

3300XL

Наименование характеристики

Значение

Номинальное значение коэффициента преобразования, мВ/мкм

7,87

Пределы отклонения действительного значения коэффициента преобразования от номинального значения, %

±10

Диапазон измерений виброперемещения, мкм

от 1 до 1000

Диапазон рабочих частот, Гц

от 0 до 1000

Нелинейность амплитудной характеристики, %

±1,5

Неравномерность частотной характеристики в диапазоне рабочих частот, %

±2,5

Диапазон измерений относительного перемещения (осевого смещения), мм

от 0,25 до 2,3

Пределы основной относительной погрешности измерения относительного перемещения (осевого смещения), %

±3

Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения, вызванного изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур,

%/°С

±0,02

Нормальные условия измерений:

- температура окружающей среды, °С

от 18 до 28

Таблица 2 - Основные технические характеристики преобразователей перемещения токовихревых BN-3300XL_

Наименование характеристики

Значение

Электрическое сопротивление изоляции, не менее, МОм

50

Электрическая прочность изоляции, не менее, В

1000

Напряжение питания, В

от -17,5 до 26

Потребляемая мощность, Вт

0,82

Рабочий диапазон температур, °С

от -52 до +177

Габаритные размеры датчика, мм, не более

- диаметр

10

- длина

250

Габаритные размеры проксиметра, мм, не более

- диаметр

81,3

- ширина

61,2

- высота

63,5

Масса комплекта, г, не более

720

Знак утверждения типа

наносится на титульный лист паспорта методом печати или наклейки. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Количество

Преобразователи перемещения токовихревые BN-3300XL в составе:

-    датчики

-    проксиметры

48 шт. 40 шт.

Паспорт

88 экз.

Методика поверки МП 204/3-18-2021

1 экз.

Руководство по эксплуатации

1 экз.

Сведения о методах измерений

приведены в Руководстве по эксплуатации на преобразователи перемещения токовихревые BN-3300XL раздел 4 «Установка и применение».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения» Техническая документация фирмы «Bently Nevada, Inc.», США

Зарегистрировано поверок 264
Поверителей 1
Актуальность данных 05.11.2024
