| Номер в госреестре | 82878-21 |
| Наименование СИ | Машины универсальные испытательные |
| Обозначение типа СИ | QC |
| Изготовитель | Cometech Testing Machines Co., Ltd., Тайвань |
| Год регистрации | 2021 |
| Срок свидетельства | 07.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины универсальные испытательные QC (далее - машины) предназначены для измерений силы и деформации при испытаниях материалов на растяжение, сжатие и изгиб.
Конструктивно машины состоят из нагружающего устройства, серводвигателя с приводом, экстензометра, системы управления и сбора данных. Нагружающее устройство представляет собой закрепленную на основании силовую раму с одной или двумя колоннами, с ходовыми винтами и подвижной траверсой, на которой установлен тензометрический датчик силы. Сигналы от датчиков силы и преобразователей перемещения, экстензометров поступают в систему управления и сбора данных.
Принцип действия машин заключается в деформации образцов с помощью нагружающего устройства и одновременном измерении силы, приложенной к образцу, и его деформации. Измерение силы производится путем преобразования нагрузки тензометрическим датчиком силы в пропорциональный электрический сигнал. Перемещение траверсы измеряется с помощью энкодера, преобразующего угол поворота ходовых винтов шариковинтовой пары. Измерение деформации осуществляется с помощью автоматических контактных экстензометров QC-551 или QC-557. Измерение деформации с помощью навесного экстензометра QC-557 производится путем преобразования деформации упругого элемента экстензометра тензометрическим преобразователем в пропорциональный электрический сигнал. Экстензометры QC-551 выпускаются в двух исполнениях: QC-551 S-стандартный и QC-551 L-удлиненный. Измерение деформации с помощью, установленного стационарно, длинноходового экстензометра QC-551 производится с помощью преобразователя линейных перемещений - энкодера.
Машины выпускаются в нескольких модификациях, представленных в таблице 2, различающихся исполнением, техническими и метрологическими характеристиками.
Модификации машины имеют маркировку QC-5ABMXF, где:
QC - обозначение типа;
5АВ - исполнение (50A, 500, 501, 502, 503, 505, 506, 508, 513, 528, 536, 546, 548);
МХБ - обозначение модификации программного обеспечения:
М1Б - стандартное программное обеспечение;
M2F - расширенное программное обеспечение.
Обозначение в документации и при заказе QC-5ABMХF- ПГ, где ПГ - предел допускаемой относительной погрешности измерений силы без учета знака.
Общий вид машин представлен на рисунках 1 и 2. На нагружающем устройстве каждой машины крепится металлическая табличка, на которую нанесена информация, содержащая:
- наименование и товарный знак предприятия-изготовителя;
- обозначение модификации;
- номер по системе нумерации предприятия-изготовителя;
напряжение электрического питания;
- год/месяц выпуска;
- масса нагружающего устройства.
Общий вид экстензометров представлен на рисунке 3.
Пломбирование машин не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

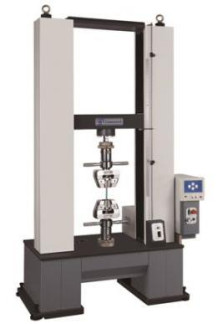

а) QC-50A, QC-500, QC-501, QC-502, QC-503 б) QC-505
1 - место нанесения маркировочной таблички Рисунок 1 - Общий вид машин 1 - место нанесения маркировочной таблички
1 - место нанесения маркировочной таблички Рисунок 2 - Общий вид машин
a) QC-528 б) QC-546
1 - место нанесения маркировочной таблички Рисунок 3 - Общий вид машин
а) QC-551 б) QC-557
Программное обеспечение (ПО) машин предназначено для управления работой машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. ПО системы включает в себя автономное, устанавливаемое на ПК с установочного диска, и встроенное ПО управляющего контроллера. Встроенное ПО управляющего контроллера устанавливается в энергонезависимую память в производственном цикле на заводе -изготовителе, в процессе эксплуатации не может быть модифицировано, загружено или прочитано через какой-либо интерфейс и изменению не подлежит. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Уровень защиты автономного ПО и измерительной информации машин универсальных испытательных QC от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные автономного программного обеспечения (ПО)
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | AMIS (модификация M1F, M2F) |
| Номер версии ПО | не ниже 1.2.11 |
| Цифровой идентификатор ПО | отсутствует |
Таблица 2 - Диапазоны измерений силы и перемещений траверсы
| Модификация | Наименование характеристик и значения для модификаций | |
| Диапазоны измерений силы, кН | Диапазон измерений перемещения подвижной траверсы, мм | |
| QC-50AM1F / QC-50AM2F | от 12 до 600 | от 0 до 1500 |
| QC-500M1F / QC-500M2F | от 10 до 500 | от 0 до 1500 |
| QC-501M1F / QC-501M2F | от 6 до 300 | от 0 до 1100 |
| QC-502M1F / QC-502M2F | от 4 до 200 | от 0 до 1100 |
| QC-503M1F / QC-503M2F | от 2 до 100 | от 0 до 1100 |
| QC-505M1F / QC-505M2F | от 1 до 50 | от 0 до 1100 |
| QC-506M1F / QC-506M2F | от 0,4 до 20 | от 0 до 800 |
| QC-506M1F / QC-506M2F (расширенная)* | от 0,4 до 20 | от 0 до 1200 |
| QC-508M1F / QC-508M2F | от 0,1 до 5 | от 0 до 800 |
| QC-513M1F / QC-513M2F | от 0,1 до 5 | от 0 до 400 |
| QC-528M1F | от 0,01 до 0,5 | от 0 до 400 |
| QC-536 M1F | от 0,2 до 10 | от 0 до 800 |
| QC-546M2F | от 0,4 до 20 | от 0 до 850 |
| QC-546 M2F (расширенная)* | от 0,4 до 20 | от 0 до 1250 |
| QC-548 M2F | от 0,1 до 5 | от 0 до 800 |
| * - по заказу | ||
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений силы*, % | ±0,5; ±1 |
| Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в поддиапазоне от 0 до 50 мм включ. мм | ±0,15 |
| Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в поддиапазоне св. 50 мм до ВПИ, % | ±0,3 |
| Наибольший предел измерений абсолютной деформации (ВПИ), мм - QC-551 S-стандартный - QC-551 L-удлиненный - QC-557 | 700 1100 25 |
| Наименьший предел измерений абсолютной деформации, мм | 0 |
| Пределы допускаемой приведенной погрешности** абсолютной деформации, % - QC-557 | ±0,2 |
| Пределы допускаемой приведенной погрешности*** абсолютной деформации в поддиапазоне от 0 до 100 мм включ. % - QC-551 S-стандартный, QC-551 L-удлиненный | ±0,3 |
| Пределы допускаемой относительной погрешности измерений абсолютной деформации в поддиапазоне св. 100 до ВПИ мм включ. % QC-551 S-стандартный, QC-551 L-удлиненный | ±0,3 |
| *- определяется при заказе; ** - нормирующее значение - максимальное значение диапазона измерений; *** - максимальное значение поддиапазона измерений; |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение питания, В | от 200 до 240 |
| - сила тока, А | от 5 до 70* |
| - частота напряжения питания, Г ц | от 40 до 60 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +10 до +30 |
| - относительная влажность воздуха, %, не более | 90 |
| Толщина образца, мм | |
| - QC-551 S-стандартный, QC-551 L-удлиненный | от 0,2 до 6 |
| - QC-557 | от 6 до 22 |
| Г абаритные размеры экстензометров, мм, не более - QC-551 S-стандартный | |
| Высота | 1037 |
| Ширина | 150 |
| Толщина | 105 |
| - QC-551 L-удлиненный | |
| Высота | 1487 |
| Ширина | 150 |
| Толщина | 105 |
| - QC-557 | |
| Высота | 94 |
| Ширина | 230 |
| Толщина | 50 |
| Масса экстензометров, кг, не более | |
| - QC-551 S-стандартный, QC-551 L-удлиненный | 9 |
| - QC-557 | 0,2 |
| * - в зависимости от модификации машины |
| Модификация | Наименование характеристики | |||
| Высота, мм, не более | Ширина, мм, не более | Длина, мм, не более | Масса, кг, не более | |
| QC-50A | 2950 | 850 | 1550 | 2350 |
| QC-500 | 2950 | 850 | 1550 | 2350 |
| QC-501 | 2350 | 660 | 1450 | 1250 |
| QC-502 | 2350 | 660 | 1450 | 1250 |
| QC-503 | 2200 | 600 | 1350 | 800 |
| QC-505 | 1950 | 600 | 1050 | 360 |
| QC-506 | 1500 | 600 | 950 | 145 |
| QC-506 (расширенная) | 1950 | 600 | 1000 | 170 |
| QC-508 | 1450 | 550 | 550 | 80 |
| QC-513 | 1000 | 550 | 550 | 65 |
| QC-528 | 825 | 475 | 300 | 50 |
| QC-536 | 1500 | 600 | 1000 | 220 |
| QC-546 | 1500 | 600 | 1000 | 145 |
| QC-546 (расширенная) | 1900 | 600 | 1000 | 170 |
| QC-548 | 1500 | 550 | 500 | 80 |
наносится и на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 6 - Комплектность
| Наименование | Обозначение | Количество |
| Машина универсальная испытательная | QC | 1 шт. |
| Экстензометр | QC-551, QC-557 | -* |
| Программное обеспечение | AMIS (модификация M1F, M2F) | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Руководство оператора | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 06-233-2020 | 1 экз. |
| * - по заказу | ||
приведены в п. 8 «Простые шаги для начала работы» руководства по эксплуатации.
Приказ Росстандарта № 2498 от 22.10.2019 г. «Об утверждении государственной поверочной схемы для средств измерений силы»
Техническая документация изготовителя Cometech Testing Machines Co., Ltd, Тайвань
| Зарегистрировано поверок | 8 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
