| Номер в госреестре | 82880-21 |
| Наименование СИ | Тахеометр электронный |
| Обозначение типа СИ | Leica TC 2003 |
| Изготовитель | "Leica Geosystems AG", Швейцария |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахеометр электронный Leica TC 2003 (далее - тахеометр) предназначен для высокоточных измерений длин (приращений координат), горизонтальных и вертикальных плоских углов, в том числе применяемых при определении координат пунктов при геодезических построениях, а также для их передачи нижестоящим по поверочным схемам эталонам и рабочим средствам измерений при проведении калибровки, поверки, аттестации испытательного оборудования и испытаниях средств измерений.
Принцип действия тахеометра основан на измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала - «темно» или «светло», которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании которых вычисляется расстояния до цели.
Длина волны излучения лазерного дальномера составляет 0,658 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».
Конструктивно тахеометр выполнен в виде моноблока и представляет собой комбинированный прибор, объединяющий в своей конструкции кодовый теодолит и лазерный дальномер. Тахеометр состоит из пылевлагозащищенного корпуса, вмещающего оптические и электронные компоненты, отсоединяемого трегера и съемной аккумуляторной батареи.
У тахеометра на передней и задней панелях расположены графические дисплеи с кнопками управления. На боковых панелях расположены: аккумуляторный отсек, слот для подключения карты памяти, наводящие винты управления приводом для точного наведения на цель.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти или на карте памяти и впоследствии могут быть переданы на внешние устройства. Также тахеометр оснащен портом RS232 для подключения к персональному компьютеру.
Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.

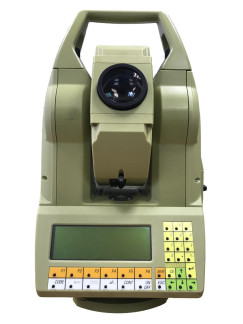

Общий вид тахеометра с указанием места нанесения знака утверждения типа приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
В тахеометре используется встроенное программное обеспечение (далее - ПО) «GeoCOM», осуществляющее взаимодействие узлов тахеометра, сохранение и экспорт измеренных величин и импорт исходящих данных.
Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GeoCOM |
| Номер версии (идентификационный номер) ПО | 2.20.00 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений углов, градус 1) горизонтальных вертикальных | от 0 до 360 от -45 до +90 |
| Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,997), секунда | ±1 |
| Диапазон измерений расстояний, м стандартная призма | от 1,5 до 3500 |
| Пределы допускаемой абсолютной погрешности измерений расстояний, мм: стандартная призма | ±(0,2+0,5 10-6 •L) 2) |
| 1) Здесь и далее по тексту: градус, секунда и минута- единицы измерений плоского угла. 2) Где L - измеряемое расстояние, мм. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Угловое поле зрения зрительной трубы, не менее | 1°30' |
| Диаметр входного зрачка зрительной трубы, мм, не менее | 42 |
| Увеличение зрительной трубы, крат, не менее | 30 |
| Наименьшее расстояние визирования, м, не более | 1,7 |
| Диапазон компенсации компенсатора, минута | ±3,75 |
| Цена деления круглого установочного уровня, минута/2 мм | 6 |
| Напряжение питания постоянного тока, В внутренняя NiCd аккумуляторная батарея | 12 |
| внешний источник питания | от 11,5 до 14 |
| Диапазон рабочих температур, °С | от -20 до +50 |
| Габаритные размеры, мм, не более длина | 220 |
| ширина | 220 |
| высота | 310 |
| Масса (с аккумуляторной батареей и трегером), кг, не более | 6,9 |
Таблица 4 - Комплектность тахеометра
| Наименование | Обозначение | Количество |
| Тахеометр электронный | Leica TC 2003 | 1 шт. |
| Аккумуляторная батарея встраиваемая | GEB 167 | 2 шт. |
| Устройство зарядное для аккумуляторной батареи | GKL221 | 1 шт. |
| Сменный трегер | GDF121-1 | 1 шт. |
| Ящик укладочный | - | 1 шт. |
| Тахеометр электронный Leica TS30. Паспорт | - | 1 экз. |
| Тахеометр электронный Leica TC 2003. Руководство по эксплуатации | - | 1 экз. |
| Тахеометр электронный Leica TC 2003. Методика поверки | 651-21-006 МП | 1 экз. |
