| Номер в госреестре | 82881-21 |
| Наименование СИ | Счетчики электрической энергии трехфазные |
| Обозначение типа СИ | ZMY/ZFY серии Е570 |
| Изготовитель | Компания Landis+Gyr AG, Швейцария |
| Год регистрации | 2021 |
| Срок свидетельства | 07.09.2026 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии трехфазные ZMY/ZFY серии Е570 (далее - счетчики) предназначены для измерения и учета активной и реактивной электрической энергии прямого и обратного направления в трехфазных трех- и четырехпроводных цепях переменного тока, для трансформаторного включения в одно- и многотарифном режимах.
Принцип действия счетчиков основан на операциях перемножения сигналов, пропорциональных токам и напряжениям в трехфазной электрической сети, преобразовании результатов перемножения в последовательность импульсов, реализуемых с помощью электронных компонентов, и их накоплении в энергонезависимом запоминающем устройстве.
Счетчики имеют в своем составе первичные измерительные преобразователи технологии DFS, основанные на эффекте Холла, микропроцессор, обрабатывающий цифровые сигналы для обработки измеряемых величин, устройства хранения и отображения измерительной информации, мониторинга параметров сети, индикации попыток несанкционированного доступа, интерфейсы связи с внешними устройствами и системами.
Микропроцессор на основе мгновенных цифровых значений напряжения, тока и мощности вычисляет величины активной, реактивной и полной энергии.
В конструкции счетчика реализованы оптические испытательные выходы, оптический интерфейс для считывания данных и параметрирования, коммуникационные модули передачи данных для подключения внешних систем АИИС КУЭ.
Счетчик располагает встроенным реле для управления внешним силовым реле отключения/ограничения нагрузки абонента, управление которым происходит в соответствии с заданной программой.
Счетчик ведет журнал событий, сохраняя в нем информацию о событиях, определенных при конфигурации и параметризации счетчика и коммуникационного модуля, например, об отсутствии напряжения, попытках несанкционированного доступа или сообщения об ошибках.
Счетчики являются электронными измерительными приборами, сконструированными по принципу цифровой обработки аналоговых входных сигналов. В качестве входных сигналов счетчики воспринимают аналоговые значения фазных токов и фазных напряжений.
Все измеренные и вычисленные значения, данные конфигурации и параметризации счетчика и коммуникационного модуля, профиль нагрузки и данные для расчетов за электроэнергию, а также журнал событий сохраняются в энергонезависимой памяти счетчика и коммуникационного модуля при отсутствии питания.
Счетчики выпускаются в двух модификациях: CQ и СW1, отличающихся системными интерфейсами. Счетчики имеют встроенную функцию циклической, непрерывной самодиагностики.
Основные характеристики счетчиков серии:
- учет активной и реактивной электроэнергии в 4 квадрантах по 4 тарифам;
- отображение данных на жидкокристаллическом дисплее;
- двусторонний коммуникационный обмен с вышестоящей системой АИИС КУЭ по одному из интерфейсов;
- встроенные проводные интерфейсы стандартов M-Bus и RS-485 для организации приема данных комплексного учета энергоресурсов и отображения данных на жидкокристаллическом дисплее;
- набор функций для предотвращения несанкционированного доступа;
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус счетчиков с помощью лазерной гравировки в месте, указанном на рисунке 1.
Заводские номера наносятся на корпус счетчиков с помощью лазерной гравировки.
Знак поверки наносится в виде пломбы на корпус счетчиков и(или) на свидетельство о поверке в соответствии с действующим законодательством.
Структура условного обозначения счетчиков
ZMY X XX X XX XX XXX .ХХ.ХХХХ ХХ
Тип сети
ZMY трехфазная четырехпроводная сеть ZFY трехфазная трехпроводная сеть Тип подключения _
4 трансформаторное подключение
Класс точности _
10 активная энергия - класс 1, реактивная энергия -
класс 2
05 активная энергия - класс 0,5 S, реактивная энергия -класс 1
Измеряемые величины А активная энергия C активная и реактивная энергия Системный интерфейс _
Q W1
G3-PLC OFDM
сменный интерфейсный модуль
Пользовательский интерфейс
U0 оптический
Локальный интерфейс
L30*) только встроенный RS-485
L40 проводной M-Bus и встроенный RS-485
Опции входов/ выходов
2 полупроводниковых вспомогательных переключателя (100 мА)
.00.0020**
01.1025*)
1 контрольный вход, 1 фиксирующий переключатель управления нагрузкой (10 А), 2 полупроводниковых вспомогательных переключателя (100 мА), 5 выходов S0
1 вход S0, 1 контрольный вход, 1 фиксирующий переключатель управления нагрузкой (10 А), 2 полупроводниковых вспомогательных переключателя (100 мА)
.11.1020
1 контрольный вход, 1 фиксирующий переключатель управления нагрузкой (10 А), 2 полупроводниковых вспомогательных .01.1021 переключателя (100 мА), 1 выход S0
Модификация_
S2 модификация 2
Сменные интерфейсные модули А30.0 модуль RS-485
G10.L* модуль 2G с индикацией тревоги при отключении питания
L10.L* модуль 2G/4G с индикацией тревоги при отключении питания
Примечания:
** только для счетчиков модификации CW1

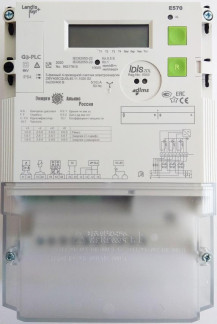

Общий вид счетчиков с указанием мест пломбировки от несанкционированного доступа приведен на рисунке 1.
Место
пломбировки
заводом-
изготовителем
Место
нанесения
заводского
номера
Идентификационные данные программного обеспечения (далее - ПО) счетчиков указаны в таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | Прошивка микропроцессора счетчика |
| Номер версии (идентификационный номер программного обеспечения) - интерфейс CQ - интерфейс CW1 | не ниже V83.05.00 не ниже V84.05.00 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности - по активной энергии: 1) по ГОСТ 31819.22-2012 (IEC 62053-22:2003) по ГОСТ 31819.21-2012 (IEC 62053-21:2003) - по реактивной энергии: Для ZMY по ГОСТ 31819.23-2012 (IEC 62053-23:2003) Для ZMY и ZFY по ГОСТ 31819.23-2012 (IEC 62053-23:2003) | 0,5S 1 1 2 |
| Номинальная частота сети, Гц | 50 |
| Номинальное напряжение ином, В - для счетчиков модификации CQ ZMY ZFY - для счетчиков модификации CW1 ZMY ZFY | 3x230/400 3x230 3x57,7/100, 3x63,5/110, 3x230/400 3x100, 3x110, 3x115, 3x120, 3x200, 3x230 |
| Рабочий диапазон напряжений от ином, % | от 80 до 115 |
| Стартовый ток Ьт, А, для класса точности по активной энергии - 0,5S - 1 | 0,001 Ьом 0,002 Ьом |
| Номинальный ток ^ом, А 1) | 1 или 5 |
| Пределы допускаемой абсолютной погрешности хода внутренних часов за сутки, с | ±0,5 |
| 1) - конкретное значение определяется при заказе | |
| Наименование характеристики | Значение |
| Потребляемая мощность, пофазная в цепях напряжения, В А, не более: - активная мощность при ином - полная мощность при ином | 0,6 1 |
| Потребляемая мощность в цепях тока, В А, не более - при токе 5А - при токе 10А | 0,125 0,005 |
| Габаритные размеры, мм, не более: - высота - ширина - глубина | 269 174 70 |
| Жидкокристаллический (ЖК) дисплей - количество цифр индикации | до 9 |
| Оптический испытательный выход активной и реактивной энергии: - тип - длительность импульса, мс^ - постоянная счетчика, имп/кВтч 1) | светодиод от 2 до 40 от 1000 до 50000 |
| Оптический интерфейс передачи данных: - тип - протокол | Последовательный, двунаправленный DLMS или МЭК 62056-21 |
| Масса, кг, не более: - для счетчиков модификации CQ - для счетчиков модификации CW1 | 1,1 1,2 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от - 40 до + 70 98 от 60 до 106,7 |
| Степень защиты от проникновения пыли и воды по ГОСТ 14254-2015 (IEC 60529:2013) | IP54 |
| Средний срок службы, лет | 32 |
| 1) - конкретное значение определяется при заказе | |
наносится на щиток счетчика методом лазерной гравировки или иным способом, не ухудшающим его качества. На титульный лист паспорта изображение знака утверждения типа наносится типографским способом.
Таблица 4 - Комплектность счетчиков
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии трехфазный ZMY/ZFY серии Е570 | - 1) | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации 2) | - | 1 экз. |
| Методика поверки 3) | МП-285/04-2021 | 1 экз. |
| 1) - тип клеммной крышки и коммуникационного модуля выбирается при заказе. 2) - допускается поставка 1 экземпляра на партию счетчиков. 3) - поставляется по требованию. | ||
указаны в разделе 2.5 Руководства по эксплуатации.
Нормативные документы, устанавливающие требования к счетчикам электрической энергии трехфазным ZMY/ZFY серии Е570
ГОСТ 31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.
ГОСТ 31819.22-2012 (IEC 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S.
ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
