| Номер в госреестре | 82883-21 |
| Наименование СИ | Датчики тока |
| Обозначение типа СИ | LA |
| Изготовитель | Shanghai OUMIAO Electric Inspection Co., Ltd., Китай |
| Год регистрации | 2021 |
| Срок свидетельства | 07.09.2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики тока LA (далее - датчики) предназначены для преобразования входного сигнала силы переменного тока в пропорциональный выходной сигнал силы переменного тока.
Принцип действия датчиков основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее по тексту - ЭДС) переменным магнитным полем.
Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Датчики не имеют собственной первичной обмотки, её роль выполняет кабель или шина распределительного устройства, проходящие через внутреннее окно датчика.
Вторичная обмотка датчиков намотана на тороидальный немагнитный сердечник и залита изоляционным компаундом, который защищает его внутренние части от механических повреждений и проникновения влаги.
Датчики выполнены в металлическом корпусе.
Заводской и (или) серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового или буквенно-цифрового кода.

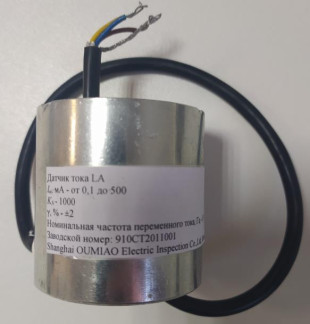

Общий вид датчиков представлен на рисунке 1. Нанесение знака поверки на датчики в обязательном порядке не предусмотрено. Пломбирование датчиков не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики датчиков
| Наименование характеристики | Значение |
| Диапазон преобразований входных значений силы переменного тока 1вх, мА | от 0,1 до 500 |
| Диапазон выходных значений силы переменного тока 1вых, мкА | от 0,1 до 500 |
| Пределы допускаемой приведенной (к верхнему значению диапазона входных значений силы переменного тока) погрешности преобразований силы переменного тока, % | ±2 |
| Коэффициент трансформации, Kn | 1000 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики датчиков
| Наименование характеристики | Значение |
| Габаритные размеры (диаметрхвысота), мм, не более | 55x55 |
| Масса, кг, не более | 0,38 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -20 до +80 от 5 до 95 |
| Средний срок службы, лет | 20 |
| Средняя наработка до отказа, ч | 200000 |
наносится на корпус датчика тока методом наклейки и типографским способом на титульный лист паспорта и руководства по эксплуатации.
Таблица 3 - Комплектность датчиков
| Наименование | Обозначение | Количество |
| Датчик тока LA | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 3 «Описание и работа датчиков тока» руководства по эксплуатации.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
| Зарегистрировано поверок | 13 |
| Поверителей | 1 |
| Актуальность данных | 15.11.2024 |
