| Номер в госреестре | 82892-21 |
| Наименование СИ | Датчики гидростатического нивелира цифровые |
| Обозначение типа СИ | ДГЦ-19 |
| Изготовитель | Общество с ограниченной ответственностью "Монитрон" (ООО "Монитрон"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 07.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики гидростатического нивелира цифровые ДГЦ-19 (далее - датчики) предназначены для измерений вертикальных перемещений жидкости в сосудах гидростатических нивелиров.
Принцип действия датчиков основан на видеоизмерении - компьютерной обработке изображений визирных целей (ВЦ) в телевизионном видеокадре (ТВ).
Датчики состоят из видеокамеры (ВК) на основе координатно-чувствительного матричного фотоприемника (ПЗС-матрица), ВЦ и узла электроники (УЭ) с микроконтроллером (МК).
В ВК формируются изображения ВЦ, отраженные от поверхности жидкости. Масштаб изображений ВЦ в ТВ имеет прямую зависимость от расстояния ВК до поверхности жидкости.
ВЦ выполнены в виде круглых отверстий в корпусе датчика, оснащенных светодиодами. Датчики с помощью кабелей питания и сигнальных кабелей последовательно соединяются друг с другом, с блоком питания и с персональным компьютером (ПК).
Выходным сигналом датчиков служит массив цифровых данных, содержащий информацию об измеряемых перемещениях жидкости.
Наименование датчика указано на шильдике, закрепленном на корпусе датчика. Идентификация датчика осуществляется визуальным осмотром шильдика, отображающего информацию о производителе, типе средства измерений и заводском номере.
Нанесение знака поверки на датчики не предусмотрено. Знак поверки наноситься на свидетельство о поверке.
Пломбирование датчиков производится с помощью внутренней и внешней пломбировочных наклеек.
Внешний вид датчиков представлен на рисунке 1.
Место установки внешней пломбировочной Место установки внутренней
наклейки пломбировочной наклейки

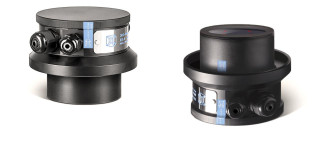

Рисунок 1 - Общий вид датчиков гидростатического нивелира цифровые ДГЦ-19
Программное обеспечение (далее - ПО) датчиков состоит из встроенного ПО, выполненного в виде микроконтроллерной программы, записанной в энергонезависимой памяти микроконтроллера, которая является метрологически значимой частью ПО, а также внешнего ПО «Monitron HLD», которое используется для управления процессом измерений и отображения результатов измерений.
Встроенное ПО имеет защиту от преднамеренного или непреднамеренного доступа путем установки битов защиты.
Уровень защиты встроенного ПО «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Микроконтроллерная программа |
| Номер версии (идентификационный номер) программного обеспечения, не ниже | 5.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений перемещений, мм | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений перемещений, мм | ±0 ,1 |
| Наименование характеристики | Значение |
| Габаритные размеры датчика, мм (Высота х Диаметр), не более | 80 х 110 |
| Масса датчика, кг, не более | 0,4 |
| Параметры электрического питания: - напряжение питания постоянного тока, В - потребляемый постоянный ток, мА, не более | от 16 до 36 250 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, при температуре менее 30 °C, без конденсации влаги, %, не более | от - 40 до + 50 80 |
наносится на титульный лист эксплуатационной документации типографским способом и на шильдик методом гравировки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик гидростатического нивелира цифровой | ДГЦ-19 | По заказу |
| Блок питания | - | 1 шт. |
| Кабель питания | - | По заказу |
| Кабель сигнальный | - | По заказу |
| Программное обеспечение | «Monitron HLD» | 1 шт. |
| Паспорт | Датчики гидростатического нивелира цифровые ДГЦ-19. Паспорт | 1 экз. |
| Руководство по эксплуатации | Датчики гидростатического нивелира цифровые ДГЦ-19. Руководство по эксплуатации | 1 экз. |
| Руководство по ПО | Датчики гидростатического нивелира цифровые ДГЦ-19. Руководство пользователя программного обеспечения «Monitron HLD» | 1 экз. |
| Методика поверки | МП-ТМС-036/20 | 1 экз. |
приведены в разделе 4 документа «Датчики гидростатического нивелира цифровые ДГЦ-19. Руководство пользователя программного обеспечения «Monitron HLD».
Государственная поверочная схема для средств измерений длины в диапазоне от 110 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.
ТУ 26.51.12-001-92485181-2021. «Датчики гидростатического нивелира цифровые ДГЦ-19. Технические условия».
| Зарегистрировано поверок | 208 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
