| Номер в госреестре | 82895-21 |
| Наименование СИ | Счетчики активной электрической энергии однофазные многотарифные |
| Обозначение типа СИ | СЕ 102М |
| Изготовитель | Акционерное общество "Электротехнические заводы "Энергомера" (АО "Энергомера"), Ставропольский край, г. Невинномысск |
| Год регистрации | 2021 |
| Срок свидетельства | 07.09.2026 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики активной электрической энергии однофазные многотарифные СЕ 102М (далее - счетчики) предназначены для измерений и учета активной электрической энергии в двухпроводных сетях переменного тока в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, а также измерений параметров сети: напряжения переменного тока, силы переменного тока и активной мощности.
Принцип действия счетчиков основан на вычислении действующих значений силы и напряжения переменного тока, активной электрической энергии и мощности по измеренным мгновенным значениям входных сигналов силы и напряжения переменного тока.
Конструктивно счетчики выполнены в виде единого корпуса с крышкой клеммной колодки. В конструкцию счётчиков входят следующие функциональные узлы: датчик тока, микроконтроллер, энергонезависимая память, интерфейсы связи, жидкокристаллический индикатор (далее - ЖКИ) для просмотра информации, клавиатура из двух кнопок.
В зависимости от модификации, в счетчиках имеются следующие интерфейсы связи: оптический порт, EIA485, М-Bus. В состав счетчиков, в соответствии со структурой условного обозначения модификаций, представленной в таблице 1, могут входить дополнительные устройства: устройство внешнего питания интерфейса, датчик контроля вскрытия крышки, устройство хранения профилей нагрузки.
Счётчики обеспечивают учет следующих данных:
- активной электрической энергии нарастающим итогом в целом и раздельно по каждому тарифу, а также на конец месяца и конец суток;
- профиля активной мощности, усредненной на заданном интервале времени;
- максимальных месячных значений активной мощности, усредненных на заданном интервале;
- текущих данных даты и времени;
- действующего тарифа;
- коэффициента активной мощности с ненормируемой точностью;
- частоты измерительной сети с ненормируемой точностью.
Счетчики обеспечивают измерение и вывод на индикацию:
- среднеквадратических значений фазного напряжения переменного тока;
- среднеквадратических значений силы переменного тока;
- активной мощности, усредненной на интервале в 1 с (в дальнейшем - мощности). Счетчики выпускаются в модификациях, отличающихся исполнением корпуса, классом
точности при измерении активной электрической энергии, базовым (максимальным) током, типом встроенного интерфейса и наличием дополнительных устройств.
Структура условного обозначения модификаций счетчиков:
| СЕ 102М | X | X | 4 | X | -X | L | X |
| Наличие дополнительного устройства: N - внешнее питание интерфейса; Z - устройство хранения профилей нагрузки; V - датчик контроля вскрытия крышки | |||||||
| L - | наличие подсветки ЖКИ | ||||||
| Тип встроенного интерфейса: J - оптический порт; A - EIA485; B - М-Bus | |||||||
| Базовый (максимальный) ток: 5 - 5(60) А; 8 - 10(100) А | |||||||
| Номинальное фазное напряжение переменного тока: 4 - 230 В | |||||||
| Класс точности при измерении активной электрической энергии: 1; 2 | |||||||
| Исполнение корпуса: S7 - для установки в щиток R5 - для установки на DIN-рейку R5.1 - для установки в щиток и на DIN-рейку | |||||||
| Наименование типа счетчиков | |||||||
| Примечания: * - отсутствие буквы в схеме означает отсутствие соответствующей функции | |||||||
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

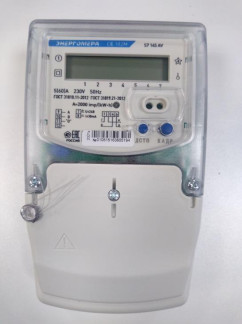

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.
а) счетчик в исполнении корпуса S7
Программное обеспечение (далее - ПО) счетчиков состоит из встроенного и внешнего
ПО.
Встроенное программное обеспечение (далее - ВПО) счетчиков предназначено для измерений и обработки параметров электроэнергии в точке подключения счетчиков. ВПО осуществляет сохранение необходимых параметров в энергонезависимой памяти счетчиков при снятии внешнего напряжения. ВПО счетчиков также осуществляет вывод параметров на ЖКИ и обмен информацией посредством доступных интерфейсов связи. ВПО является метрологически значимым.
Метрологические характеристики счетчиков нормированы с учетом влияния ПО. Внешнее программное обеспечение «Admin Tools» является метрологически не значимым, предназначено для настройки (программирования) счетчиков и считывания информации о счетчиках и измеренной ими информации.
Конструкция счетчиков исключает возможность несанкционированного влияния на ВПО и накопленную измерительную информацию. Уровень защиты ВПО от непреднамеренных и преднамеренных изменений - «высокий», в соответствии с рекомендациями Р 50.2.077-2014. Идентификационные данные ВПО счетчиков приведены в таблице 1.
| Идентификационные данные | Значение в зависимости от исполнения корпуса | ||
| S7 | R5 | R5.1 | |
| Идентификационное наименование ПО | sCE102H | rCE102H | pCE102H |
| Номер версии (идентификационный номер ПО), не ниже | 01 | ||
| Цифровой идентификатор ПО | DCA4 | 9E5F | 67A9 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Тип включения цепей напряжения/тока | непосредственное |
| Классы точности при измерении активной электрической энергии по ГОСТ 31819.21-2012 | 1; 2 |
| Постоянная счетчика в режимах телеметрии и поверки, имп./(кВт-ч) | от 800 до 3200 |
| Номинальное фазное напряжение С/ном, В | 230 |
| Рабочий диапазон напряжения, В | от 0,75-Сном до 1,15-Сном |
| Базовый ток /б, А | 5; 10 |
| Максимальный ток /макс, А | 60; 100 |
| Номинальная частота сети /ном, Гц | 50 |
| Стартовый ток (чувствительность), мА, не более: - для счетчиков со значением базового тока /б = 5 А - для счетчиков со значением базового тока /б = 10 А | 10 20 |
| Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В | от 0,75•^ном до 1,15ином |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, % | ±2 |
| Диапазон измерений среднеквадратических значений силы переменного тока, А | от 0,05 •/б до /макс |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, % | ±2 |
| Диапазон измерений активной электрической мощности, Вт | Приведен в таблицах 3 и 4 |
| Пределы допускаемой относительной погрешности измерений активной электрической мощности, % | Приведены в таблицах 3 и 4 |
| Точность хода часов, с/сутки: - в нормальных условиях измерений - при отключенном электрическом питании | ±0,5 ±1,0 |
| Средний температурный коэффициент хода часов в диапазоне температуры, (с/сутки) /°С: - от -45 до -10 °С включ. - св. -10 до +21 °С включ. и св. +25 до +45 °С включ. - св. от +45 до +70 °С включ. | ±0,20 ±0,15 ±0,20 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +21 до +25 от 30 до 80 |
| Значение силы переменного тока для счетчиков, А | Значение напряжения переменного тока, В | Коэффициент мощности cos ф | Пределы допускаемой относительной погрешности измерений активной электрической мощности, % |
| 0,05/б </ <0,10/б | ином | 1,0 | ±1,5 |
| 0,10/б </ < /макс | Цном | ±1,0 | |
| 0,10 /б </ <0,20/б | Цном | 0,5L/0,8C | ±1,5 |
| 0,20/б </ </макс | Цном | 0,5 L/0,8C | ±1,0 |
| Примечания 1 Знаком «L» обозначена индуктивная нагрузка. 2 Знаком «С» обозначена емкостная нагрузка. | |||
Таблица 4 - Метрологические характеристики при измерении активной электрической мощности для счетчиков класса точности 2
| Значение силы переменного тока для счетчиков, А | Значение напряжения переменного тока, В | Коэффициент мощности cos ф | Пределы допускаемой относительной погрешности измерений активной электрической мощности, % |
| 0,05/б </ <0,10 /б | Цном | 1,0 | ±2,5 |
| 0,10 /б </ </макс | ином | ±2,0 | |
| 0,10 /б </ <0,20 /б | ином | 0,5L/ 0,8C | ±2,5 |
| 0,20 /б <'/макс | ином | 0,5 L/ 0,8C | ±2,0 |
| Примечания 1 Знаком «L» обозначена индуктивная нагрузка. 2 Знаком «С» обозначена емкостная нагрузка. | |||
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Число тарифов, не более | 4 |
| Число временных зон, не менее | 8 |
| Период учета активной электрической энергии нарастающим итогом суммарно и раздельно по четырем тарифам: - на конец месяца (за месяц), месяцев, не менее - на конец суток (за сутки), суток, не менее | 12 44 |
| Время усреднения мощности профилей нагрузки, мин | 3; 5; 10; 15; 30; 60 |
| Глубина хранения профилей нагрузки (мощности, усредненной на заданном интервале), суток, не менее | 4; 8; 16; 24; 48; 96 |
| Активная (полная) мощность, потребляемая цепью напряжения, при номинальном напряжении, нормальной температуре и номинальной частоте без дополнительных устройств, Вт (В-А), не более | 0,8 (9) |
| Полная мощность, потребляемая цепью тока, при номинальном напряжении, нормальной температуре и номинальной частоте, В-А, не более | 0,1 |
| Длительность хранения информации при отключении питания, лет | 40 |
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более: - в корпусе S7 - в корпусе R5 - в корпусе R5.1 | 214x122x73 110x90x73 105,0x90,0x60,5 |
| Масса, кг, не более | 1,0 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +35 °С, %, не более | от -45 до +70 98 |
| Средняя наработка на отказ, ч | 320000 |
| Средний срок службы, лет | 30 |
наносится на панель счетчика любым технологическим способом, а также на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик активной электрической энергии однофазный многотарифный СЕ 102М | - | 1 шт. |
| Формуляр | САНТ.411152.035 ФО | 1 экз. |
| Руководство по эксплуатации | САНТ.411152.035 РЭ | 1 экз. |
приведены в разделе 1.1 «Основные сведения» руководства по эксплуатации.
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии»
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности
1 и 2»
ТУ 26.51.63-079-63919543-2010 «Счетчики активной электрической энергии однофазные многотарифные СЕ 102М. Технические условия»
