| Номер в госреестре | 82898-21 |
| Наименование СИ | Аппаратура измерения наведённых токов |
| Обозначение типа СИ | АИНТ-001 |
| Изготовитель | Акционерное общество "Летно-исследовательский институт им. М.М. Громова" (АО "ЛИИ им. М.М. Громова") |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура измерения наведённых токов АИНТ-001 (далее - аппаратура) предназначена для измерений силы постоянного и переменного тока.
Принцип действия аппаратуры основан на измерении силы постоянного и переменного тока путем преобразования изменения сопротивления терморезистора, вызванного нагревом от протекающего тока.
Конструктивно аппаратура состоит из 16-ти датчиков наведённых токов (далее -датчик ДТН-001), модуля регистрации (далее - модуль МР-001), 16-ти оптических соединительных кабелей и антенны ГЛОНАСС/GPS.
Датчик ДТН-001 выполнен в виде воспламенителя пиропатрона типа 1111 22М, имеющего удлиненную шестигранную часть, на корпусе датчика размещаются оптический соединитель и контакт для подзарядки встроенного источника питания.
Модуль МР-001 выполнен в виде отдельного блока, на лицевой панели которого размещены органы управления, гнездо для SD-карты памяти, оптические разъёмы и индикаторы, на задней панели расположены разъём питания и разъём для подключения антенны ГЛОНАСС/GPS.
Датчик ДТН-001 имеет два канала преобразования наведённого тока в цифровой код и передачу полученной информации с помощью оптического излучателя по волоконнооптической линии в модуль МР 001. Датчик имеет автономное питание в виде встроенного Li-Po аккумулятора. Модуль МР-001 собирает информацию со всех подсоединенных к нему датчиков ДТН-001, получает информацию о реальном времени с помощью модуля ГЛОНАСС/GPS, формирует единый поток данных и записывает данные на SD-карту памяти.
К данному типу относится аппаратура измерения наведённых токов АИНТ-001 заводской номер 001.
Общий вид аппаратуры с обозначением места нанесения знака утверждения типа и схемы пломбировки от несанкционированного доступа представлена на рисунке 1.
Конструкция аппаратуры не предусматривает нанесение на корпус знака поверки.

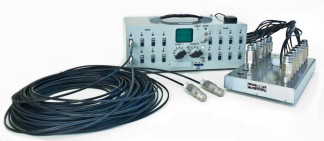

Рисунок 1 - Общий вид аппаратуры, обозначение места нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа
Аппаратура работает под управлением встроенного программного обеспечения (далее - ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики анализаторов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство модуля МР 001 изготовителем и недоступна для потребителя.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО | НПО6 |
| Номер версии (идентификационный номер) ПО | не ниже -01- |
| Цифровой идентификатор (контрольная сумма) встроенного ПО | AC84 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы переменного и постоянного тока, мА | от 3 до 100 |
| Частотный диапазон измерения силы переменного тока, МГц | от 0 до 300 |
| Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, мА | ±3 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока от воздействия пониженной и повышенной температуры, мА | ±3 |
| Наименование характеристики | Значение |
| Неравномерность частотной характеристики при измерении силы переменного тока, дБ, не более в диапазоне от 0 до 200 кГц включ. | 3 |
| в диапазоне св. 200 до 1000 кГц включ. | 4 |
| в диапазоне св. 1 до 300 МГц | 5 |
| Сопротивление чувствительного элемента датчика, Ом | от 3 до 5 |
| Частота дискретизации, Гц | от 71,8 до 72,8 |
| Время нарастания и время спада по уровню от 0,1 до 0,9 при изменении постоянного тока, с, не более | 1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Эквивалентный ток при напряженности поля 100 В/м в диапазоне от 300 МГц до 40 ГГц и подключении к датчику эквивалента цепи | |
| инициации длиной 1 м, мА, не менее | 3 |
| Количество цепей измерения одним датчиком ДТН-001 | 2 |
| Количество датчиков ДТН -001, подключаемых к модулю МР-001 | от 1 до 16 |
| Время непрерывной записи данных, ч, не менее | 4 |
| Время готовности аппаратуры, мин, не более | 7 |
| Длина оптического кабеля от модуля МР 001 до датчика ДТН 001, м | от 24,5 до 25,5 |
| Время работы датчика ДТН-001 от автономного источника питания, | |
| ч, не менее | 8 |
| Параметры электрического питания модуля МР-001 | |
| напряжение переменного тока, В | от 200 до 240 |
| частота переменного тока, Гц | от 49 до 51 |
| датчика ДТН-001 | |
| напряжение постоянного тока (от Li-Po аккумулятора), В | от 3,3 до 4,2 |
| Потребляемая мощность модулем МР-001, ВА, не более | 20 |
| Габаритные размеры, мм, не более датчика ДТН-001 | |
| высота | 27 |
| ширина | 25 |
| длина | 72 |
| модуля МР-001 | |
| высота | 199 |
| ширина | 347 |
| длина | 142 |
| Масса, кг, не более | |
| датчика ДТН-001 | 0, 1 |
| модуля МР-001 | 4,5 |
| Наименование характеристики | Значение |
| Нормальные условия применения температура окружающего воздуха, °С относительная влажность окружающего воздуха при температуре +25 °С, %, не более атмосферное давление, кПа | от +20 до +25 98 от 84 до 106,7 |
| Рабочие условия применения температура окружающего воздуха, оС относительная влажность окружающего воздуха при температуре +25 °С, %, не более атмосферное давление, кПа | от 0 до +70 98 от 84 до 106,7 |
| Устойчивость к механическим воздействиям синусоидальная вибрация амплитуда ускорения, м/с2; диапазон частот, Гц механический удар однократного действия пиковое ударное ускорение, м/с2; длительность действия ударного импульса, мс | 40 от 10 до 80 150 от 5 до 15 |
наносится в виде наклейки на лицевую панель модуля МР-001 и типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность аппаратуры
| Наименование | Обозначение | Количество |
| 1 Аппаратура измерения наведённых токов в составе: | АИНТ-001, зав. № 1 | 1 шт. |
| 1.1 Датчик наведённых токов | ДТН-001 | 16 шт. |
| 1.2 Модуль сбора и записи информации | МР-001 | 1 шт. |
| 1.3 Оптический соединительный кабель | PC-POF980/1000-ST/PC-ST/PC-26 | 16 шт. |
| 1.4 Антенна ГЛОНАСС/GPS | 1 шт. | |
| 1.5 Зарядное устройство датчиков | ЗД-001 | 1 шт. |
| 2 Руководство по эксплуатации | ИКПВ 411123.003 РЭ | 1 экз. |
| 3 Паспорт | ИКПВ 411123.003 ПС | 1 экз. |
| 4 Методика поверки | ИКПВ 411123.003 МП | 1 экз. |
приведены в руководстве по эксплуатации ИКПВ 411123.003 РЭ, раздел 2 «Использование по назначению».
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Росстандарта № 2091 от 01.10.2018 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»
Приказ Росстандарта № 575 от 14.05.2015 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1 • 10-8 до 100 А в диапазоне частот от 1 • 10-1 до 1-106 Гц»
Приказ Росстандарта № 1053 от 29.05.2018 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2 109 Гц
Приказ Росстандарта № 1621 от 31.07.2018 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Техническая документация изготовителя
