| Номер в госреестре | 82900-21 |
| Наименование СИ | Вакуумметры магнитные электроразрядные |
| Обозначение типа СИ | Televac |
| Изготовитель | THE FREDERICKS COMPANY подразделение TELEVAC, США |
| Год регистрации | 2021 |
| Срок свидетельства | 07.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вакуумметры магнитные электроразрядные Televac (далее - вакуумметры) предназначены для измерений абсолютного давления негорючих газов.
Принцип действия вакуумметров основан на зависимости тока самостоятельного газового разряда, возникающего в результате ионизации молекул газа, от давления.
Ионизация молекул газа происходит в результате столкновений электронов, вылетающих из катода в результате автоэлектронной эмиссии и движущихся по спиральной траектории в скрещенных электрическом и магнитном полях, с молекулами газа. Положительные ионы газа, образовавшиеся в результате столкновений с электронами, движутся к катоду, в результате чего возникает ионный ток. Количество ионизированных молекул газа, а, следовательно, и возникающий ионный ток, пропорциональны давлению. Вакуумметры выпускаются в одной модификации: MX7B.
Конструктивно вакуумметр состоит из датчика и измерительного блока, предназначенного для приема, обработки, усиления и преобразования электрического сигнала от датчика, формирования выходных сигналов, управления значениями уставок, передачи данных, выбора единицы измерений давления, индикации результатов измерений и вывода на экран сообщений об ошибках.
Показания вакуумметра отображаются в Па. В случае необходимости в качестве единиц измерений могут быть выбраны: мбар, Торр (1 Торр = 1,3 -102 Па).
Пломбирование вакуумметров не предусмотрено.
Заводской номер наносится на корпус вакуумметров.

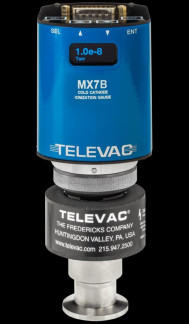

Общий вид вакуумметров представлен на рисунке 1.
Рисунок 1 - Общий вид вакуумметров MX7B
4"ELEVA^
JelevaC [!
HUi!1PREDer,CKS COMP*^ ' J^'NGDON VALLEY, *
'^tevac.com 215 947Z6tlC
Вакуумметры имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач управления работой вакуумметров. ПО выполняет следующие функции:
- выбор единицы измерений давления;
- прием, обработка и отображение измерительной информации;
- формирование выходных сигналов;
- передача данных;
- управление значениями уставок;
- вывод на экран сообщений об ошибках.
Идентификационные данные ПО представлены в таблице 1.
Информация о версии ПО доступна в меню вакуумметра при выполнении следующих действий: нажимать кнопку выбора SEL до появления на экране меню «Units X» (где X = выбранная на текущий момент единица измерений); нажимать стрелку вниз DOWN до появления на экране меню «Diagnostics»; нажать один раз кнопку выбора SEL; нажать один раз стрелку вниз DOWN. Влияние ПО вакуумметров учтено при нормировании метрологических характеристик.
Уровень защиты ПО от преднамеренных или непреднамеренных изменений вакуумметров - «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MX7B |
| Номер версии (идентификационный номер) ПО, не ниже | 200714 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний абсолютного давления, Па | от 1,3-10-6 до 1,3-10-1 |
| Диапазон измерений абсолютного давления, Па | от 1,3-10-5 до 1,3-Ю'1 |
| Пределы допускаемой относительной погрешности измерений абсолютного давления, % | ±30 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов | 1 |
| Интерфейсы связи | RS-485, USB |
| Параметры электрического питания: - напряжение постоянного тока, В | от 22 до 26 |
| Потребляемая мощность, В А, не более | 8 |
| Г абаритные размеры, мм, не более (диаметр хдлина) | 65x185 |
| Масса, кг, не более | 1 |
| Присоединительные фланцы | 3/4" NPT; NW25 |
| Условия эксплуатации: - диапазон рабочих температур окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +15 до +35 80 от 84 до 106,7 |
| Средняя наработка на отказ, ч | 15000 |
| Средний срок службы, лет | 8 |
Таблица 4 - Комплектность вакуумметров
| Наименование | Обозначение | Количество |
| Вакуумметр | MX7B | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в документе «Вакуумметры магнитные электроразрядные Televac. Руководство по эксплуатации» разделы 2, 3.
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 • 10"8^1 • 103 Па
МИ 140-89 Рекомендация. ГСИ. Вакуумметры. Методика поверки
Техническая документация фирмы THE FREDERICKS COMPANY подразделение
TELEVAC, США
